G 506001
Anerkennungs-Nr.
approval-no.
de Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2
Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 3
en Table of contents . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 2
Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 19
99.823.21 3.9/01/22
0786 - CPR - 50382
EN 12101-10 : 2005/AC:2007
conform

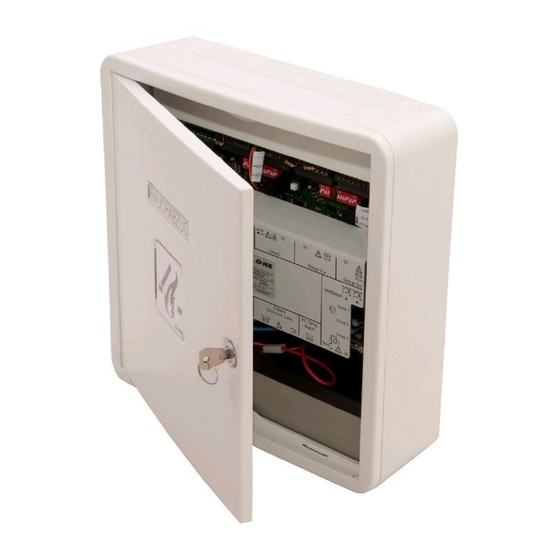

RZN 4416-M
®
AdComNet ready
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für D+H AdComNet RZN 4416-M
Inhaltszusammenfassung für D+H AdComNet RZN 4416-M

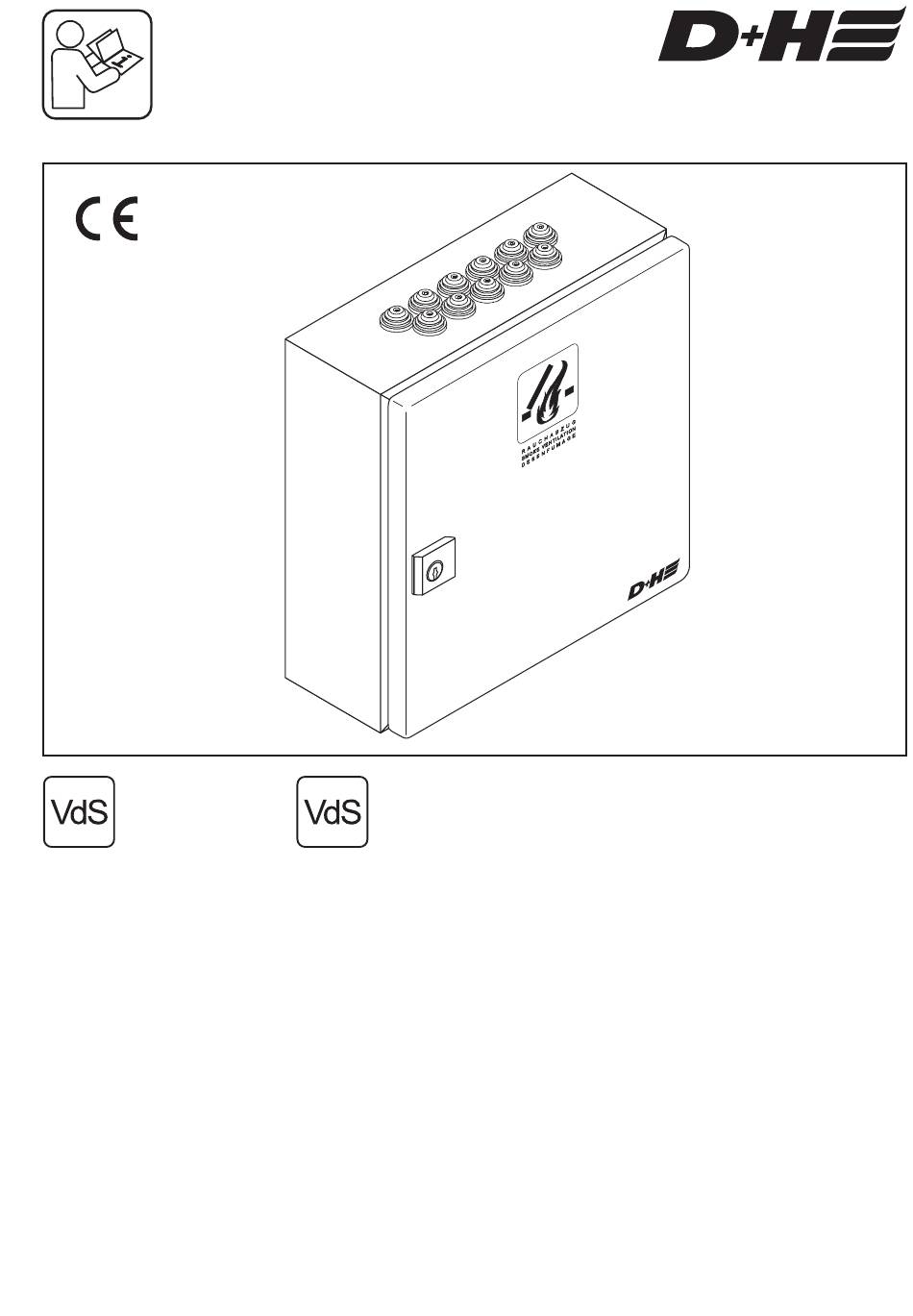

- Seite 1 RZN 4416-M ® AdComNet ready G 506001 0786 - CPR - 50382 EN 12101-10 : 2005/AC:2007 Anerkennungs-Nr. conform approval-no. de Inhaltsverzeichnis ......Seite ..2 Originalbetriebsanleitung .
-
Seite 2: Inhaltsverzeichnis
Pictogram explanation ..........................21 Internal structure control panel ........................22 View motherboard............................23 DIP switch settings ..........................24-25 Cables for D+H smoke an heat vent systems / Wiring plan (Paragon) ............26 230 V supply ...............................27 Connection overview ..........................27 Connection of smoke vent buttons ......................28 Connection of fire detector / Connection of fire alarm system ..............29... -
Seite 3: Einleitung / Aufbauschema
Phasen des Projekts: von der Beratung, Planung und Projektierung bis hin zu Installation, Qualität mit Garantie Inbetriebnahme, Instandhaltung und Service. Somit Für alle D+H RWA-Systeme, die durch einen D+H werden höchste nationale und internationale Service- und Vertriebspartner installiert wurden und Qualitätsstandards zuverlässig erfüllt. -
Seite 4: Bestimmungsgemäße Verwendung / Sicherheitshinweise
Die Inspektion und Wartung hat gemäß den Rauchgase möglichst ungehindert abströmen D+H-Wartungshinweisen zu erfolgen. können. Es dürfen nur original D+H-Ersatzteile verwendet Für die optimale Wirkung ist die Größe, Art und werden. Eine Instandsetzung erfolgt ausschließlich Anordnung der RWA-Öffnung von entscheidender durch D+H. -
Seite 5: Technische Daten
Schutzklasse Temperaturbereich -5 ... +40°C Abmessungen BxHxT 500 x 500 x 210 mm * D+H Antriebe mit RWA-Schnelllauf (HS) werden unterstützt. ** Der Gesamtstrom der Zentrale darf dabei nicht überschritten werden. 24 V - Notversorgung Piktogrammerklärung RWA - Alarm Notversorgungszeit: 72 Stunden. -
Seite 6: Innenaufbau Zentrale
Innenaufbau Zentrale Kabelkanal 35 mm Hutschiene zum Einbau von Modulen (Breite: 300 mm) Grundplatine T2,5A 27VAC Transformator Akku Position 6/36 RZN 4416-M Deutsch 99.823.21 3.9/01/22... -
Seite 7: Ansicht Grundplatine
IN : 230VAC / 500VA OUT : 24VDC / max. 16A 12.345.67-65.43 - 123456 D+H Mechatronic - Germany - +49 40 605 65 0 1 2 3 4 5 6 7 8 – : notversorgtes Potential - + : notversorgtes Potential + N–... -
Seite 8: Einstellen Der Gruppen - Dip-Schalter
Einstellen der Gruppen – DIP-Schalter S2, S4, S5 Auslieferungszustand: 1 = ON * AUF-Laufzeitbegrenzung (Nur wenn DIP-Schalter 5 = ON) Mit dem Potentiometer kann die Laufzeit AUF- Richtung begrenzt werden. Wird der Lüftungs- S2, S4, S5 taster in AUF- Richtung betätigt, laufen die Antriebe solange die Laufzeit eingestellt ist. -
Seite 9: Einstellen Der Zentrale - Dip-Schalter S6
Einstellen der Zentrale – DIP-Schalter S6 Auslieferungszustand: 1 = ON * Linie 2 auf Gruppe 3. Linie 2 wirkt auch auf Gruppe 3. 1 = OFF * Gruppe 3 ist unabhängig von Linie 2 und wird nicht überwacht! 2 = ON * Zentral Alarm Bei Alarm einer Linie wird die andere Linie auch in Alarm versetzt. -
Seite 10: Kabel Für D+H-Rwa-Systeme / Kabelverlegeplan
Kabel Linie (Zentrale - Melder) bezeichnungen für diese Kabel angegeben. Die Kabel sind auf Kurzschluss und auf Erfragen Sie diese bitte bei Ihrem D+H Partner. Unterbrechung überwacht. Wenn Linien DIP- Schalter 3 auf ON wird bei einer Störung die Gruppe automatisch angesteuert und fährt auf. -
Seite 11: 230 V Versorgung
230 V Versorgung 230 V, 50 Hz Separater Stromkreis. Sicherung kennzeichnen. Trafo Grundplatine Anschluss Übersicht EM 47 K Antrieb SD-O 371 RT 45 LT 84-U (-SD) Mot.a Mot.b 10kW Mot.a Mot.b – – N– RZN 4416-M 11/36 99.823.21 3.9/01/22 Deutsch RZN 4416-M... -
Seite 12: Anschluss Rwa-Taster
Anschluss RWA-Taster Max. 8 Taster pro Linie anschließbar. Standardanschluss Parallelanschluss RT 45 RT 45 RT 45 10kW 10kW RZN 4416-M RZN 4416-M * bauseitige Rangierverbindung Parallelanschluss von 2x 2 Tastern RT 45 RT 45 jeweils letzter Taster 10kW jeweils erster bis vorletzter Taster RZN 4416-M... -
Seite 13: Anschluss Brandmelder, Brandmeldeanlage
Anschluss Brandmelder Anschluss Brandmeldeanlage Max. 14 Brandmelder anschließbar. Es dürfen nur von D+H zugelassene Melder verwendet werden. BMZ / BMA Arbeitskontakt Alarmwiderstand < wahlweise > Endwiderstand* 10kW SD-O 371 oder FD-T 271 – RZN 4416-M * Endwiderstand für Leitungsüberwachung –... -
Seite 14: Hinweise Zur Inbetriebnahme
Hinweise zur Inbetriebnahme Zum Einschalten der RWA-Zentrale folgende Sicht- und Funktionsprüfungen durchführen. Bei Teil- und unvollständigen Anschluss von nein Komponenten ist mit Funktionsstörungen zu Alle Kabel angeschlossen? rechnen. Folgende Anschlüsse überprüfen: Netz 230V, Antriebe, RT-Taster, ggf. Brandmelder und Lüftertaster. Alle notwendigen Abschlußwiderstände angeschlossen? Siehe Anschlusspläne Seite 11-13. -
Seite 15: Bedienung - Auslösen Bei Alarm
Bedienung - Auslösen bei Alarm Manuelles Öffnen durch Rauchabzugstaster: RAUCHABZUG Reset Line Automatisches Öffnen durch Brandmelder: Reset Line Automatisches Öffnen durch Fremdansteuerung (z. B. Brandmeldezentrale): Kontakt der Fremdansteuerung Reset Line 15/36 99.823.21 3.9/01/22 Deutsch RZN 4416-M... -
Seite 16: Bedienung - Schließen Nach Alarm
Bedienung - Schließen nach Alarm Öffnen der Gehäuse (Zentrale und Taster) mit Hilfe der beiliegenden Schlüssel. Bei manueller Auslösung durch Rauchabzugstaster: Bei Auslösung durch Brandmelder oder Fremdansteuerung: Reset = AUS / EIN Kontakt der Fremdansteuerung Reset Line ~ 1 Sek. Siehe DIP- Schalter Seite 8-9... -
Seite 17: Bedienung - Tägliche Lüftung
Bedienung - Tägliche Lüftung Lüftungstaster oder RWA-Taster mit Lüftungsfunktion RT 45-LT erforderlich. Öffnen: Schliessen: Stoppen: ST OP ST OP ST OP Bedienung - Wetterautomatik Bedienung - AdComNet Bei angeschlossenem Wind- oder Bei AdComNet Betrieb (S6.4 = ON) kann die Regenmelder. Lüftungsbedienung und Alarmauslösung sowohl Bei Auslösung des entsprechenden Sensors wird über die lokal verbundenen Linien und Gruppen-... -
Seite 18: Inspektion / Wartung
Bei der Wartung sind folgende Prüfungen hersteller autorisierte Fachfirma. durchzuführen: Prüfplakette erneuern, Betriebsbuch führen. - Äußere Begutachtung / Inspektion der Es ist jeweils die aktuelle D+H Wartungsanleitung Systemkomponenten maßgebend. - Überprüfung aller relevanten Spannungs- Ein von D+H autorisierter Fachbetrieb erhält diese... -
Seite 19: Introduction / Assembly Scheme
For all D+H SHEV systems, which have been service. The highest national and international installed by a D+H service and sales partner and are quality standards are therefore reliably fulfilled. regularly serviced, you will receive extended warranty services. -
Seite 20: Intended Use / Safety Notes
D+H maintenance notes. Only original in case of fire. Size, kind and arrangement of the D+H spare parts may be used. Repair is to be opening is of decisive significance for an optimal carried out exclusively by D+H. -
Seite 21: Technical Data
Temperature range -5 ... +40 °C Dimensions WxHxD 500 x 500 x 210 mm * D+H Highspeed (HS) drives will be supported. ** The total current of the control panel must not be exceeded. 24 V - Emergency supply Pictogram explanation SHEV alarm Emergency power supply for 72 hours. -
Seite 22: Internal Structure Control Panel
Internal structure control panel Cable duct 35 mm top hat rail for installation of modules (width: 300 mm) Motherboard T2,5A 27VAC Transformator Battery position 22/36 English RZN 4416-M 99.823.21 3.9/01/22... -
Seite 23: View Motherboard
IN : 230VAC / 500VA OUT : 24VDC / max. 16A 12.345.67-65.43 - 123456 D+H Mechatronic - Germany - +49 40 605 65 0 1 2 3 4 5 6 7 8 – : Emergency-supplied potential - + : Emergency-supplied potential + N–... - Seite 24 Encoding of groups – DIP switches S2, S4, S5 Delivery state: 1 = ON * OPEN-running time limitation in ventilation operation (Only if DIP switch 5= ON). Using a potentiometer, running time in OPEN S2, S4, S5 direction can be limited. If the vent button is actuated in OPEN direction, the drive will run open as long as the running time is set.
-
Seite 25: Dip Switch Settings
Encoding of control panel – DIP switch S6 Delivery state: 1 = ON * Line 2 on group 3. Line 2 is also effective on group 3. 1 = OFF * Group 3 is independent of line 2. Group 3 is not monitored! 2 = ON * Central alarm In case of alarm of one line, the other line will be set on alarm... -
Seite 26: Cables For D+H Smoke An Heat Vent Systems / Wiring Plan (Paragon)
Cables for D+H smoke an heat vent systems When selecting and installing the cables, the Group cable (control panel - drive) regional electrical installation regulations At least three wire design: concerning wiring systems and the necessary - 2 wires for the supply of the drive... -
Seite 27: 230 V Supply
230 V supply 230 V, 50 Hz Seperate electric circuit.. Mark fuse. Transformer Motherboard Connection overview EM 47 K Drive SD-O 371 RT 45 LT 84-U (-SD) Mot.a Mot.b 10kW Mot.a Mot.b – – N– RZN 4416-M 27/36 English 99.823.21 3.9/01/22 RZN 4416-M... -
Seite 28: Connection Of Smoke Vent Buttons
Connection of smoke vent buttons Max. 8 buttons per line connectable. Standard connection Parallel connection RT 45 RT 45 RT 45 10kW 10kW RZN 4416-M RZN 4416-M * Shunt connection by customer Parallel connection of 2x 2 buttons RT 45 RT 45 last button each 10kW... -
Seite 29: Connection Of Fire Detector / Connection Of Fire Alarm System
VdS 2581. For this, the N– N+ Z + M1 M2 – SB drives must be blockage safe. All D+H drives meet this precondition. Otherwise the DIP switches has to be switched on OFF. Mounting of the drives:... -
Seite 30: Informations For Starting
Informations for starting Carry out following sight and performance checks for switching-on the smoke and heat vent control panel. Partial or incomplete connection of components can cause malfunction. All cables connected? Check following connections: mains 230 V, drives, smoke vent buttons, when necessary fire detectors and vent buttons. - Seite 31 Operation - Release in case of alarm Manual opening by smoke vent button: SMOKE VENT Reset Line Automatic opening by fire detector: Reset Line Automatic opening by external control (e.g. fire alarm system): External control Reset Line 31/36 English 99.823.21 3.9/01/22 RZN 4416-M...
-
Seite 32: Operation
Operation - Closing after alarm Open the housings (control panel and buttons) using the enclosed keys. With manual release: In case of automatic release by fire detector or external control: Reset = OFF / ON External control Reset Line ~ 1 Sec. see DIP switch page 24-25 Emergency closing in case of non-resettable alarm:... - Seite 33 Operation - Day-to-day ventilation Ventilation button or SHEV button with ventilation function RT 45-LT required. Open: Close: Stop: ST OP ST OP ST OP SMOKE VENT SMOKE VENT SMOKE VENT Operation - Weather automatic Operation - AdComNet Only if wind detector or rain detector available. In case of AdComNet operation (S6.4 = ON) the Upon triggering of the corresponding sensor, the ventilation control and alarm release can be...
-
Seite 34: Inspection / Maintenance
- Functional testing of connected system D+H authorized expert companies have been components specially trained by D+H for carrying out expertly - Record of competent carrying-out of this maintenance, and they get automatically the maintenance, and designation according to latest maintenance instructions. - Seite 35 35/36 99.823.21 3.9/01/22 RZN 4416-M...
- Seite 36 22949 Ammersbek , Germany Tel. : +49 40-605 65 : +49 40-605 65 254 E-Mail: info@dh-partner.com www.dh-partner.com © 2013 D+H Mechatronic AG, Ammersbek Technische Änderungen vorbehalten / Rights to technical modifications reserved 100 % Recyclingpapier / recycled paper 99.823.21 3.9/01/22...
