Gebrauchsanleitung
Anwendung

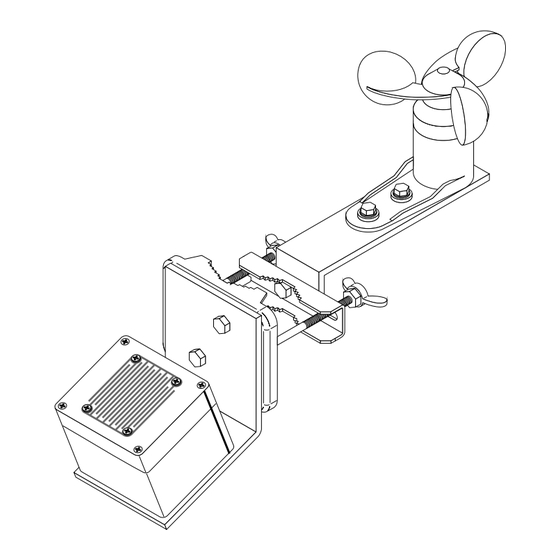

Der WRG 82 ermöglicht in Verbindung mit
D+H-Zentralen und Fensterantrieben die
Automatiksteuerung der natürlichen Lüftung
von Räumen, abhängig von Regen und Wind-
stärke. Der Schaltpunkt der Windstärke kann
in zwei Stufen (4 oder 6 Bft.) eingestellt wer-
den. Das Signal wird für 10 Min. gespeichert,
damit kein ständiges Laufen der Antriebe bei
Windböen erfolgt.
Bei Modular- und Einschubzentralen kann
auch ein Wetter(modul)einschub WME 43
bzw. WE 516 eingesetzt werden, mit dem
der Schaltpunkt der Windstärke und die
Signalspeicherzeit stufenlos zwischen 2 - 8
Bft. und 1- 15 Min. eingestellt werden kann.
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254
Wettersteuerung
Auf den Wetter(modul)einschüben befinden
sich serienmäßig Bedientaster für "Zentral
AUF / ZU", Wetterautomatik "Ein / Aus" und
Anzeigedioden für Betrieb und Schaltsignal
"Schließen" durch Wetterautomatik.
Es kann zusätzlich ein Raumtemperatur-
regler RTR 230 oder ITR 79 angeschlossen
werden, dem gegenüber Wind und Regen
eine Vorrangsteuerung haben.
D+H bietet eine Vielzahl an Tastern und
Bedienfeldern um die Wetterfunktionen zu
steuern und/oder anzuzeigen. Fragen Sie
Ihren D+H Partner.
mit dem WRG 82
Werbung
Verwandte Anleitungen für D+H WRG 82
Inhaltszusammenfassung für D+H WRG 82
- Seite 1 Ihren D+H Partner. der Schaltpunkt der Windstärke und die Signalspeicherzeit stufenlos zwischen 2 - 8 Bft. und 1- 15 Min. eingestellt werden kann. D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254...
- Seite 2 Inhalt Garantie Auf alle D+H-Artikel erhalten Sie 2 Jahre Ga- Garantie ............. 2 rantie ab belegter Übergabe der Anlage bis WME 43 ............2 max. 3 Jahre nach Auslieferungsdatum, WE 516 ............2 wenn die Montage bzw. Inbetriebnahme Anschlussbeispiel ........3 durch einen von D+H autorisierten Service- und Vertriebspartner durchgeführt wurde.

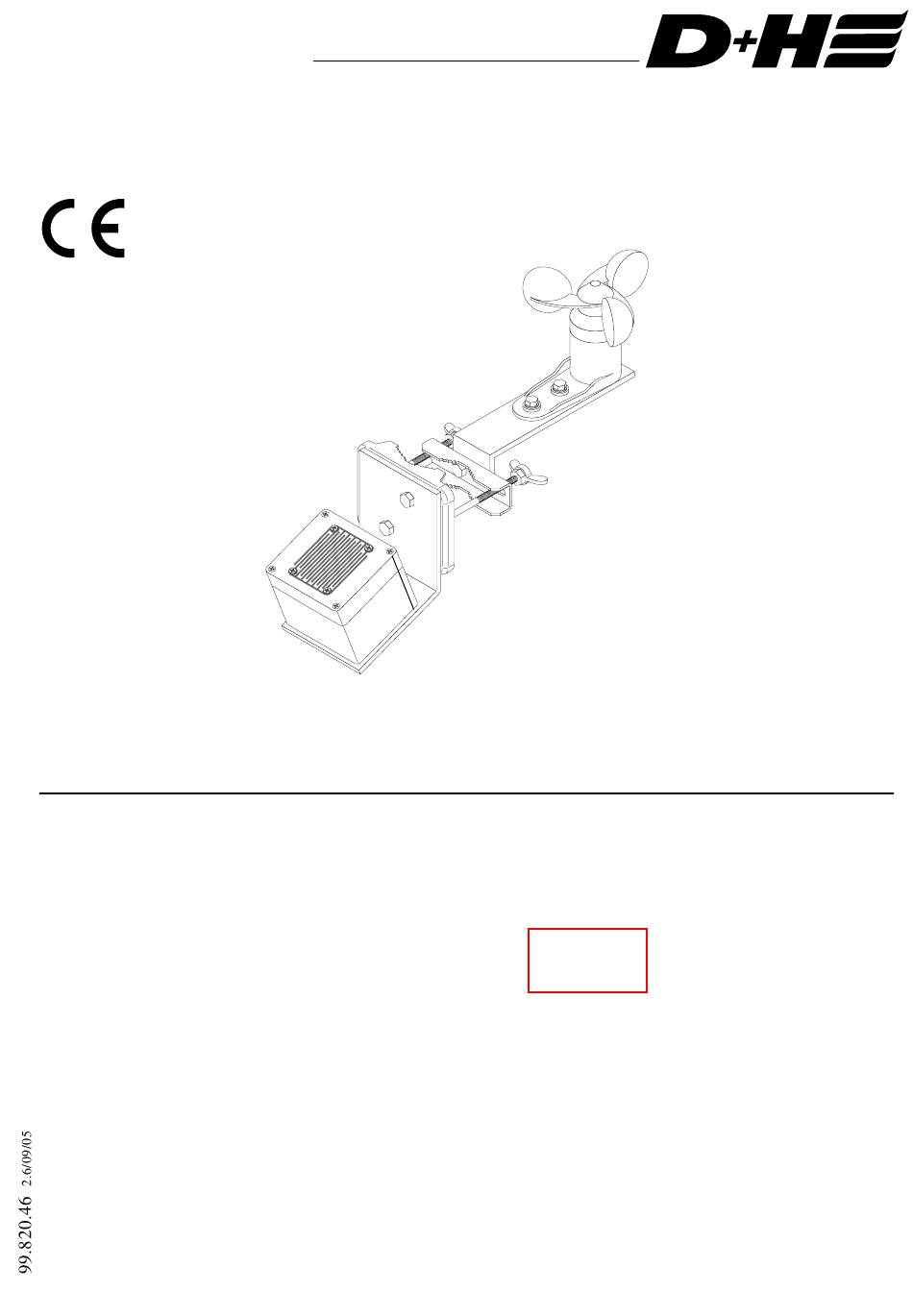

- Seite 3 A i r m a t i c LÜFTUNG LÜFTUNG Stop ST OP ST OP wahlweise AUTOMATIK AUTOMATIK A i r I n d i c a t o r Bft. Bedienfelder Lüftungstaster Lüftungstaster LT 83-W LT 43-W WRG 82 Rev.:2.6...
- Seite 4 : Polycarbonat Regenmelder-Elektroden und Isolator bei Montagewinkel : PVC / Aluminium Verschmutzung mit mildem Seifenwasser Schutzart : IP 65 reinigen, gut nachspülen. Windgeber: Zur Funktionsprüfung Windge- schwindigkeitsgeber drehen (anpusten). Das Windrad muss leicht und gleichmäßig drehbar sein. WRG 82 Rev.:2.6...
- Seite 5 Betrieb gesetzt werden. Die manuelle Steuerung funktioniert nur Das Windsignal bleibt für 10 Min. bestehen, dann, wenn kein Wind-, Regen- oder damit bei Windböen kein ständiges Laufen Temperatursignal anliegt, bzw. der Antriebe erfolgt. Automatiksteuerung abgeschaltet wird. WRG 82 Rev.:2.6...
- Seite 6 Schaltpunkt der Windstärke einstellen Nur wenn der WRG 82 ohne WME 43, WE 516 oder WM 80 betrieben wird! P3 blau P4 braun Potentialfreie Schaltausgänge In der Werkseinstellung ist der Bockpol des Schaltkontaktes für Regen bzw. Wind mit Minus verbunden. Wenn für andere Anwen- dungen ein potentialfreier Kontakt benötigt...
- Seite 7 Automatik- Schalter vorhanden. Die manuelle Bedienung ist dann außer Funktion. Lüftungs- zentralen Gruppe / group RWA-Zentralen RZN 410x-K, E1 / E2 Gruppe / group RZN 430x-M, RZN 43xx-E RWA-Zentrale Gruppe / group RZN 440x-K, RZN 440x-M WRG 82 Rev.:2.6...
- Seite 8 LT 43-W RTR 230 * potentialfreie Wind-Regen-Meldung zu weiteren Zentralen WME 43 *optional WE 516 Alle Maße in Millimeter • Technische Änderungen vorbehalten. • Reproduktionen jeglicher Art, WRG 82 Rev.:2.6 auch auszugsweise, bedürfen der ausdrücklichen Genehmigung der Firma D+H Mechatronic AG.
