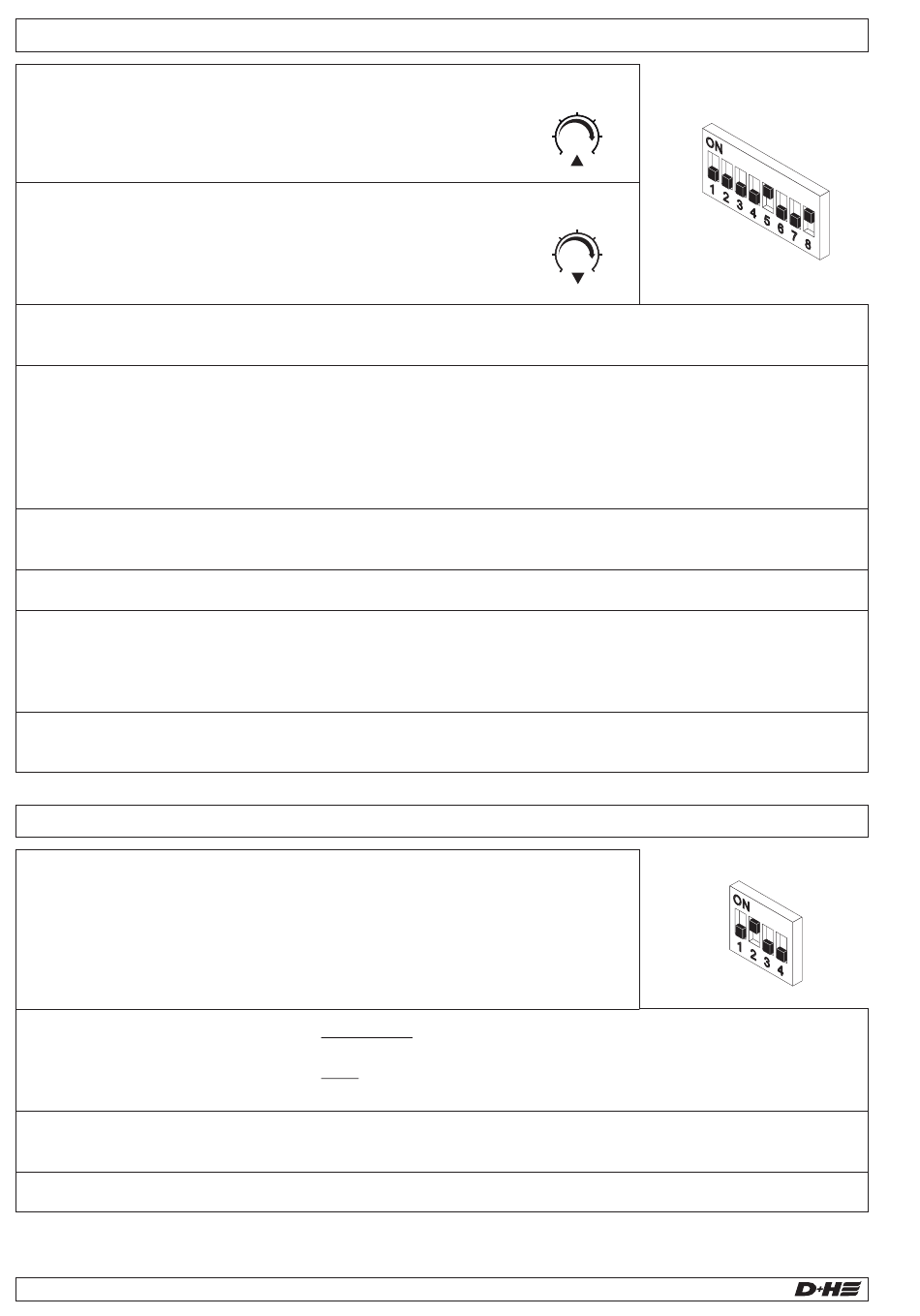

Einstellen der Gruppen – DIP-Schalter S2, S4, S5
1 = ON *
AUF-Laufzeitbegrenzung (Nur wenn DIP-Schalter 5 = ON)
Mit dem Potentiometer kann die Laufzeit AUF-
Richtung begrenzt werden. Wird der Lüftungs-
taster in AUF- Richtung betätigt, laufen die
Antriebe solange die Laufzeit eingestellt ist.
2 = ON *
Lüftungszeitbegrenzung (Nur wenn DIP-Schalter 4 = ON)
Mit dem Potentiometer kann die Lüftungszeit
eingestellt werden. Nach Ablauf der einge stellten
Zeit fahren die Antriebe wieder automatisch zu.
3 = ON *
AUF-Nachtriggerung (Nur wenn DIP-Schalter 1 = ON)
Die AUF-Laufzeitbegrenzung kann erneut nachgetriggert werden.
4 = ON *
Die Antriebe fahren durch einmaliges Drücken auf den Lüftungstaster ZU.
Mit dieser Einstellung erfüllt die Zentrale zusätzlich die ISO 21927-9.
Die Antriebsleitung wird auf Kurschluss und Unterbrechung überwacht.
4 = OFF *
Die Antriebe fahren nur solange ZU, wie der Lüftungstaster oder die Taste "RWA-ZU" im
RWA-Taster gedrückt wird. Eine AUF-Anzeige über Lüftungstaster ist nicht möglich!
Die Funktion Netzausfall-ZU (siehe DIP-Schalter S6.3) außer Kraft gesetzt.
5 = ON *
Die Antriebe fahren durch einmaliges Drücken auf den Lüftungstaster AUF.
5 = OFF *
Die Antriebe fahren nur solange AUF, wie der Lüftungstaster gedrückt wird.
6 = ON *
Gruppe ZU bei Alarm. Bei Alarm fährt die Gruppe zu!
7 = ON
Bei einer Gruppenstörung (z.B. bei unterbrochener Überwachungsleitung)
wird die Zentrale auf Alarm geschaltet, d.h. der Rauchabzug läuft auf.
In Verbindung mit einem eingeschliffenen Thermo-Maximal-Melder
(z.B. THE 4) muss der DIP-Schalter auf ON stehen.
8 = ON
RWA-Nachtaktung eingeschaltet. Gemäß VdS 2581 wird der Rauchabzug
30 min. lang angesteuert. Intervallzeit 2 Minuten.
Einstellen der Linien – DIP-Schalter S1, S3
1 = ON
Zwei-Rauchmelder Abhängigkeit (Nur mit SD-O 371/FO 1362)
Alarm wird nur ausgelöst, wenn mindestens zwei Rauchmelder
einer Linie ansprechen. Ein Täuschungsalarm eines Rauch-
melders wird verhindert.
Es müssen immer zwei Rauchmelder in einem Raum
installiert sein. I st nur ein Rauchmelder an e iner Linie
angeschlossen, Schalter auf OFF!
2 = ON
Ein Rauchmelder-Alarm kann nicht durch Drücken auf Taster "RWA-ZU" im RWA-Taster
zurückgestellt werden.
2 = OFF
Ein Rauchmelder-Alarm wird durch Drücken auf Taster "RWA-ZU" im RWA-Taster
zurückgestellt.
3 = ON
Bei einer Linienstörung (z.B. bei unterbrochener Tasterleitung oder Kurzschluss)
wird die Zentrale auf Alarm geschaltet, d.h. der Rauchabzug läuft auf.
4 =
nicht belegt
8/36
RZN 4416-M
20
sec
2
15
min
2
Deutsch
Auslieferungszustand:
40
S2, S4, S5
60
30
45
Auslieferungszustand:
99.823.21 3.9/01/22
S1, S3
