D+H GE 514 Gebrauchsanleitung

Gebrauchsanleitung
Funktionen
DIP-Schalter 1 auf ON
DIP-Schalter 2 auf ON
DIP-Schalter 3 auf ON
DIP-Schalter 4 auf ON
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 •
Gruppeneinschub GE 514, GE 514-S
Gruppeneinschub GEL 542, GEL 542-S
für Rauchabzugszentrale RZN 43xx-E (GE 514, GE 514-S)
und Lüftungszentrale GVL 83xx-E (GEL 542, GEL 542-S)
GE
514
F6,3A

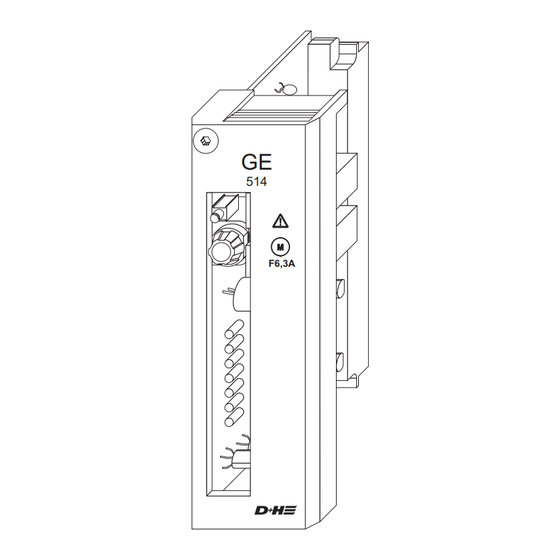

GE 514, GE 514-S
- Gruppeneinschub zur Steuerung von
RWA-Antrieben/ NRWG´s in Verbindung mit LE 513
- in 2 Ausführungen erhältlich
- GE 514 (8A)
- GE 514-S (10A)
Die Lüftungsklappe fährt durch einmaliges Drücken auf den Lüftungstaster bis in Endstellung zu.
Ist DIP-Schalter 1 auf OFF geschaltet, fahren die Klappen nur solange zu, wie der Lüftungstaster gedrückt
wird. Ein Schließen der Klappen durch den RWA-Taster oder durch REM 42 oder WRG 82
nun nicht mehr möglich!
Die Lüftungsklappe fährt durch einmaliges Drücken auf den Lüftungstaster bis in Endstellung auf.
Ist DIP-Schalter 2 auf OFF geschaltet, fahren die Klappen nur solange auf, wie der Lüftungstaster gedrückt
wird.
Die Lüftungsklappe schließt bei Ansteuerung "
Raumtemperaturregler, wenn dieser am WE 516 angeschlossen ist).
Ist DIP-Schalter 3 auf OFF geschaltet, ist ein Schliessen über "Zentral-Zu" nicht möglich.
Die Lüftungsklappe öffnet über "
WE 516 angeschlossen ist).
D- 22949 Ammersbek • Tel.
GE
514 S
F10A
GEL 542, GEL 542-S
- Gruppeneinschub zur Lüftungssteuerung von
Antrieben
- in 2 Ausführungen erhältlich
- GEL 542 (8A)
- GEL 542-S (10A)
Zentral-Zu
Zentral-Auf ". (Uhr, Zentral-Auf-Taster und Rautemperaturregler, wenn dieser am
+49 40-605 65 239 • Fax
O N
Werks-
1
2
3 einstellung
4
" (Wind, Regen, Uhr, Zentral-Zu-Taster und
+49 40-605 65 254 •
ohne WE 516 ist
www.dh-partner.com
