Gebrauchsanleitung
Sicherheitsanlage, schützt Menschenleben und Sachwerte!
Anschluss, Montage und Funktionsprüfung durch einen
vom Gerätehersteller autorisierten Fachbetrieb.
Grüne Kontrolldioden in den Tastern müssen ständig leuchten,
Netzausfall sofort beheben. Notversorgungszeit 72 Stunden.

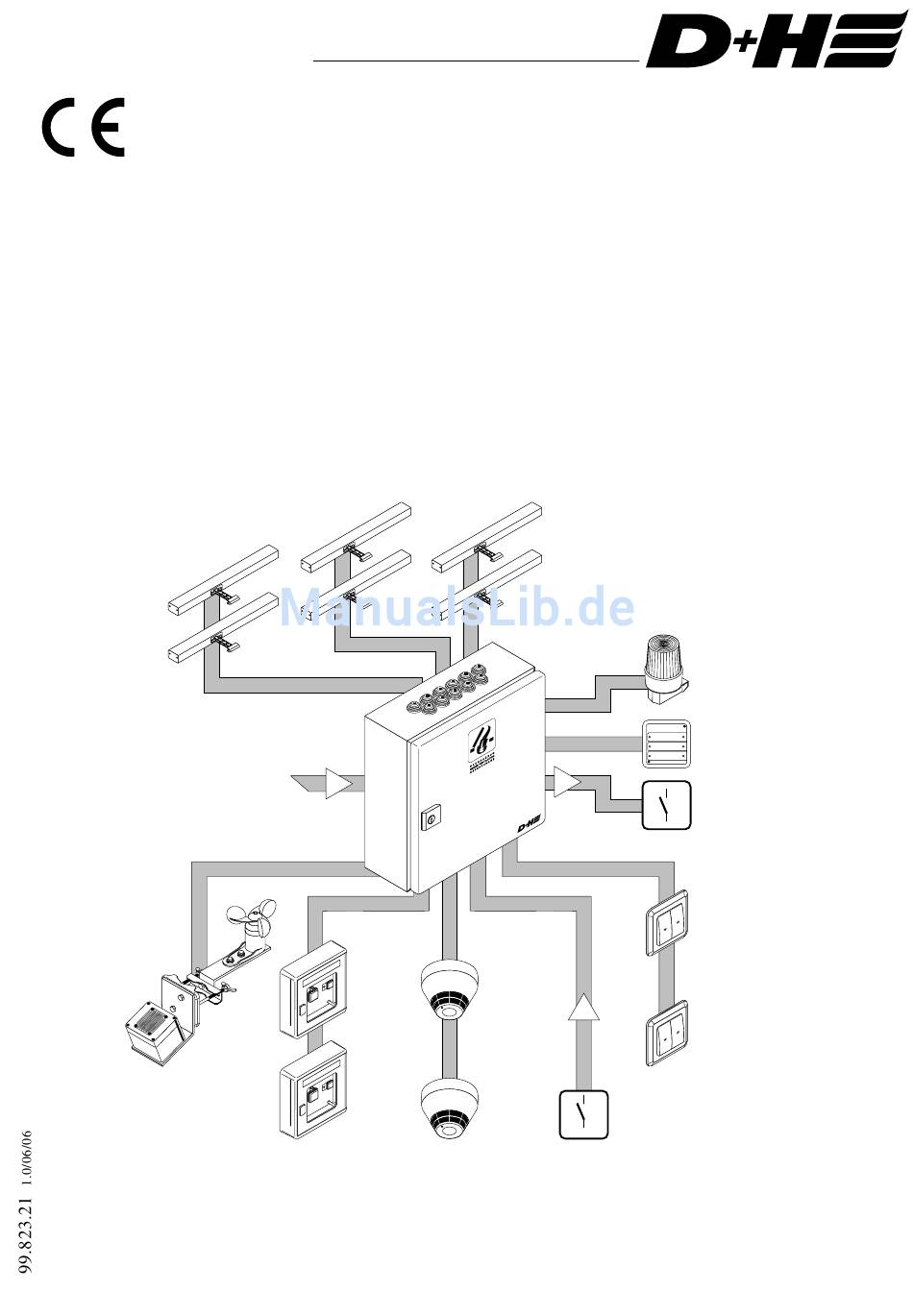

Antriebs-
gruppen **
230 V / 50 Hz
Netzversorgung
Wind- /
Regen-
melder
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254
anderenfalls siehe Hinweise zur „Inbetriebnahme".
2 Linien
Rauch-
abzugs-
taster
wahl-
<
>
weise
2 Linien
2 Linien
Rauch- oder
Steuerkontakt
Temperatur-
von Fremd-
melder
anlagen *
Rauchabzugssystem
RZN 4416-M
Alarm *
Melde-
tableau *
Melde-
kontakte *
Lüftungs-
taster * **
*
optionale
Funktionserweiterung
(separate Komponenten
nachrüstbar)
** RZN 4416-M / 3 Gruppen
Installation
,
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für D+H RZN 4416-M
Inhaltszusammenfassung für D+H RZN 4416-M
- Seite 1 2 Linien nachrüstbar) ** RZN 4416-M / 3 Gruppen Rauch- Rauch- oder Steuerkontakt abzugs- Temperatur- von Fremd- taster melder anlagen * D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254...
-
Seite 2: Inhaltsverzeichnis
Wartungsausführung und Kennzeich- nung gemäß Vorgaben Garantie Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie ab belegter Übergabe der Anlage bis max. 3 Jahre nach Auslieferungsdatum, wenn die Montage bzw. Inbetriebnahme durch einen von D+H autorisierten Service- und Vertriebspartner durchgeführt wurde. -
Seite 3: Technische Daten / Akkumulator Kontrolle Tid
: 16A 24 V - Notversorgung Notversorgungszeit: 72 Stunden Nur VdS - zugelassene Akkumulatoren verwenden! 2x 12V / 7,0 Ah ±15% Bei Anschluss von D+H Alarmmitteln: 2x 12V / 12 Ah ±15% Akkumulator Kontrolle TID Temperaturgeführte Ladung des Akkumulators Impedanzmessung Der Innenwiderstand des Akkumulators wird zyklisch gemessen Wird z.B. -
Seite 4: Einleitung
Nur eine regelmäßige und fachgerechte Wartung bringt die notwendige und dauerhafte Funktionssicherheit. Die von der D+H Mechatronic AG hergestellten und vertriebenen RWA-Anlagen und An- lagenteile dürfen nur durch autorisierte Fachbetriebe installiert und gewartet werden. Zu diesen autorisierten Fachbetrieben gehören alle D+H Mechatronic AG Service- und Vertriebspartner, die durch regelmäßige Werksschulungen ihre Qualifikation und Erfah-... -
Seite 5: Ansicht Grundplatine Rzn 4416-M
Ansicht Grundplatine RZN 4416-M 5/20 RZN 4416-M Rev.:1.0... -
Seite 6: Rauchabzugstaster
Farben (z.B. grau, blau, gelb, rot) ge- Bei Fensterflügeln, die nach innen öffnen ist fordert werden. zu beachten, dass diese nicht in Flucht- oder Wenden Sie sich an Ihren D+H-Partner. Rettungswege hineinragen und diese be- hindern. Einbau der Antriebe: Aufgrund der vielfältigen Möglichkeiten bei... -
Seite 7: Leitungsverlegeplan
500 VA Lüftungstaster 24VDC (z.B. Schwachstromleitungen LT 43) ca. 1,2 über OKFF (bei UP bauseits 55mm UP-Dose) Getrennt von Netzleitungen verlegen und ein- führen. Brandmelder 24VDC Kabel und Klemmdosen rot kennzeichnen. (FO 1362 oder FT 1262) 7/20 RZN 4416-M Rev.:1.0... -
Seite 8: Kabel Für D+H-Rwa-Systeme
MLAR. sind keine Typenbezeichnung für diese Kabel angeben. Erfragen Sie diese bitte bei Ihrem D+H Partner. Leitungslängen und Querschnitte: Die angegebenen Aderzahlen und Querschnitte beziehen sich nur auf die benötigten Leitungen. Bei Verwendung einer Leitung mit Schutzleiter (grün/ gelb) wird dieser nicht mitgezählt und darf nicht beschaltet werden. -
Seite 9: Standardanschluss Mit Rt
Sind zum Transport in der Zentrale angeklemmt. Dort entnehmen und gemäß Plan an- schließen. Ist kein Brandmelder oder Fremdansteuerung vorhanden, müssen die End- widerstände an Klemme RM 1,2 verbleiben. ** Brandmelder Es dürfen nur D+H-System zugelassene Melder verwendet werden (siehe S.7). 9/20 RZN 4416-M Rev.:1.0... -
Seite 10: Parallelanschluss Von Rwa-Tastern - Rt
RWA-Taster RWA-Taster 1. Strang 2. Strang Typ** RT 42 RT 42 10k * 10kW 10k * RM / RT * bauseitige RZN 4416-M Rangierverbindung ** Brandmelder Es dürfen nur D+H-System zugelassene Melder verwendet werden (Siehe S.7). 10/20 RZN 4416-M Rev.:1.0... -
Seite 11: Standardanschluss Mit Rt 43-H/-N
Sind zum Transport in der Zentrale angeklemmt. Dort entnehmen und gemäß Plan an- schließen. Ist kein Brandmelder oder Fremdansteuerung vorhanden, müssen die End- widerstände an Klemme RM 1,2 verbleiben. ** Brandmelder Es dürfen nur D+H-System zugelassene Melder verwendet werden (Siehe S.7). 11/20 RZN 4416-M Rev.:1.0... -
Seite 12: Parallelanschluss Von Rwa-Tastern - Rt 43-H/-N
Parallelanschluss von RWA-Tastern - RT 43-H/-N Brandmelder Rauchabzugstaster Rauchabzugstaster Typ** RT 43-H RT 43-N 10k * 10kW 10k * RM / RT * bauseitige RZN 4416-M Rangierverbindung ** Brandmelder Es dürfen nur D+H-System zugelassene Melder verwendet werden (Siehe S.7). 12/20 RZN 4416-M Rev.:1.0... -
Seite 13: Parallelanschluss Von 2 X 2 Rwa-Tastern - Rt 43-H/-N
RT 43-H RT 43-H 10k * jeweils letzter RWA-Taster 10kW jeweils erster bis vorletzter RWA-Taster 10k * RM / RT * bauseitige RZN 4416-M Rangierverbindung ** Brandmelder Es dürfen nur D+H-System zugelassene Melder verwendet werden (Siehe S.7). 13/20 RZN 4416-M Rev.:1.0... -
Seite 14: Anschluss Eines Brandmelders
180R 180R 180R erster Brandmelder zweiter bis vorletzter letzter Brandmelder Brandmelder Bei Verwendung von Linienschaltungen mit 2-Melder-Abhängigkeit darf der Widerstand nicht eingesetzt werden! Anschluss von Haftmagneten an RZN 4416-M Haft- magnet Haftmagnete 24V Unter- brecher- (max. 500mA taster Gesamtstrom) N- N+ Z... -
Seite 15: Anschlussbeispiele
3 Leitungsstränge vorgesehen: 2 5x2,5² Leitungsstränge mit je 3 Antrieben an 75 m M M M M M M Leitung als Abzweig und 1 Leitungsstrang 4x2,5² mit 2 Antrieben an 200 m Leitung. 4 Adern für Abzweig beachten! 15/20 RZN 4416-M Rev.:1.0... -
Seite 16: Anschlusspläne
Sicherung Netz in der Zentrale überprüfen. leuchtet? Akkuleitungen Netz noch immer nicht vorhanden oder Linienschalter nein anklemmen Kontrolle auf "0" oder eine der Sicherungen defekt. leuchtet? Funktionsprüfung Alarm/Reset und Lüftung RWA- nein Klappe öffnet und Evtl. Antrieb umpolen. schließt? 16/20 RZN 4416-M Rev.:1.0... -
Seite 17: Werkseinstellung Dip-Schalter
(z.B. bei unterbrochener Überwachungsleitung) wird die Zentrale auf Alarm geschaltet, d.h. der Rauchabzug läuft auf Schalter 8 auf ON = Alarm Nachtakten Gemäß VdS 2581 wird der Rauchabzug 30min. lang angesteuert. Intervall zeit 2 Minuten. Siehe dazu S.6 17/20 RZN 4416-M Rev.:1.0... -
Seite 18: Kodierung Der Linie
Schalter 6 auf ON = LED Test / Reset WDT Fehler W ( atch og imer) DIP-Schalter betätigen (ON/ OFF). Die LED´s leuchten für 3 Sekunden in der Zentrale auf. Schalter 7 nicht belegt Schalter 8 nicht belegt 18/20 RZN 4416-M Rev.:1.0... -
Seite 19: Auslieferungszustand
Betriebsart in AUF-Richtung Gruppe ZU bei Alarm Gruppenstörung auf Alarm Alarm Nachtakten Linie 2 auf Gruppe 3 Zentral Alarm Netzausfall ZU Bus Controll nicht belegt LED Test / Reset WDT Fehler (Watch Dog Timer) nicht belegt nicht belegt 19/20 RZN 4416-M Rev.:1.0... -
Seite 20: Überprüfung
Linie in Zentrale Rücksetzen (Druckschalter schließt Gruppe selbsttätig. aus-/ einschalten), rote Anzeigediode Taster und in Zentrale erlischt. Alle Maße in Millimeter • Technische Änderungen vorbehalten. • Reproduktionen jeglicher Art, 20/20 RZN 4416-M Rev.:1.0 auch auszugsweise, bedürfen der ausdrücklichen Genehmigung der Firma D+H Mechatronic AG.
