Ansicht Grundplatine - D+H AdComNet RZN 4416-M Originalbetriebsanleitung

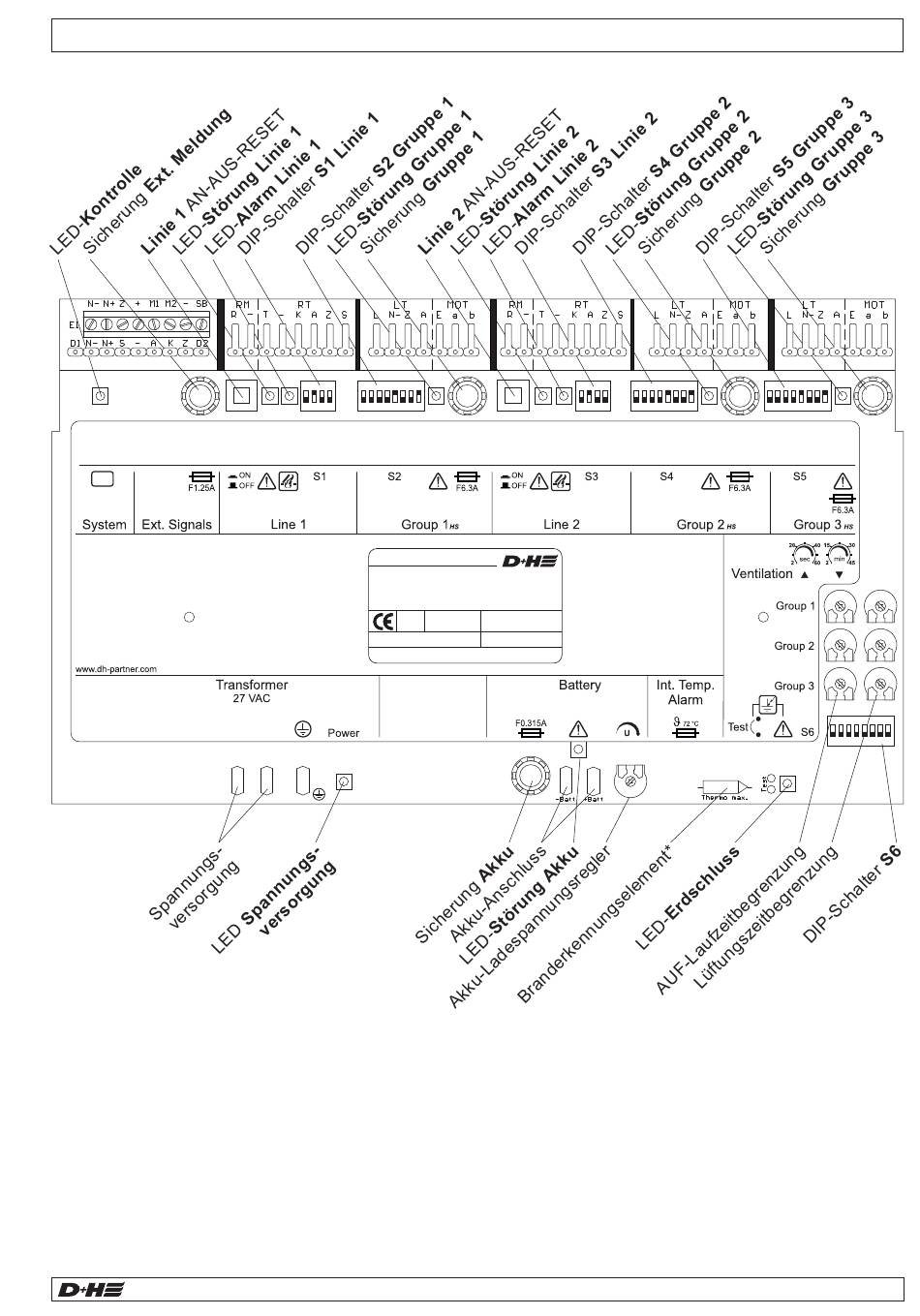

Ansicht Grundplatine

D6
OK
– : notversorgtes Potential -
+ : notversorgtes Potential +
N– : nicht notversorgtes Potential -
N+ : nicht notversorgtes Potential +
A : Sammelalarm
K : Kontrolle
S : Sammelstörung
SB : Störung Akku
M1 : Ansteuerung Haftmagnete durch Linie 1
M2 : Ansteuerung Haftmagnete durch Linie 2
Z : Eingang, Zentralfunktion, Schließen der Gruppe
99.823.21 3.9/01/22
ON ON
1 2 3 4 1 2 3 4 5 6 7 8
D7 D8 D9
Rauchabzugszentrale
Smoke Vent Controller
RZN 4416-M
IN : 230VAC / 500VA
OUT : 24VDC / max. 16A
12.345.67-65.43 - 123456
D+H Mechatronic - Germany - +49 40 605 65 0
D87
ON
1 2 3 4
D10 D11
D82
* Zur Überwachung der Innentemperatur der Steuereinrichtung.
Bei überschreiten der Innentemperatur von 72°C (verursacht
durch Strahlungswärme eines Feuers in der unmittelbaren
Umgebung des Montagestandortes) wird die gesamte RWA -
Anlage unter Alarmbedingungen notgeöffnet.
Deutsch
ON ON
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
D12
D86
RZN 4416-M
D13
ON
1 2 3 4 5 6 7 8
7/36
