D+H RT BE42-2 Gebrauchsanleitung

Gebrauchsanleitung
Instructions for use

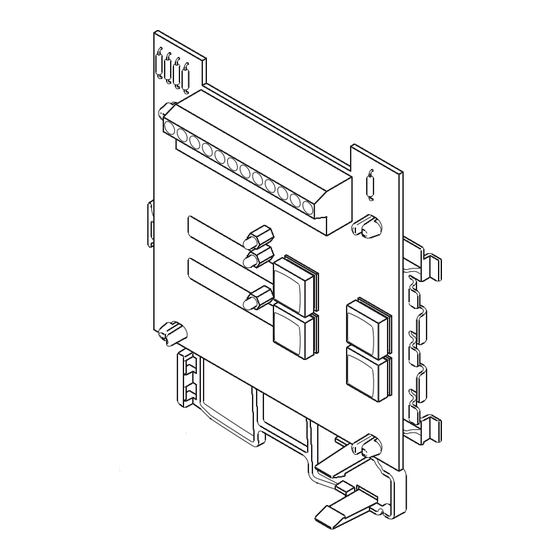

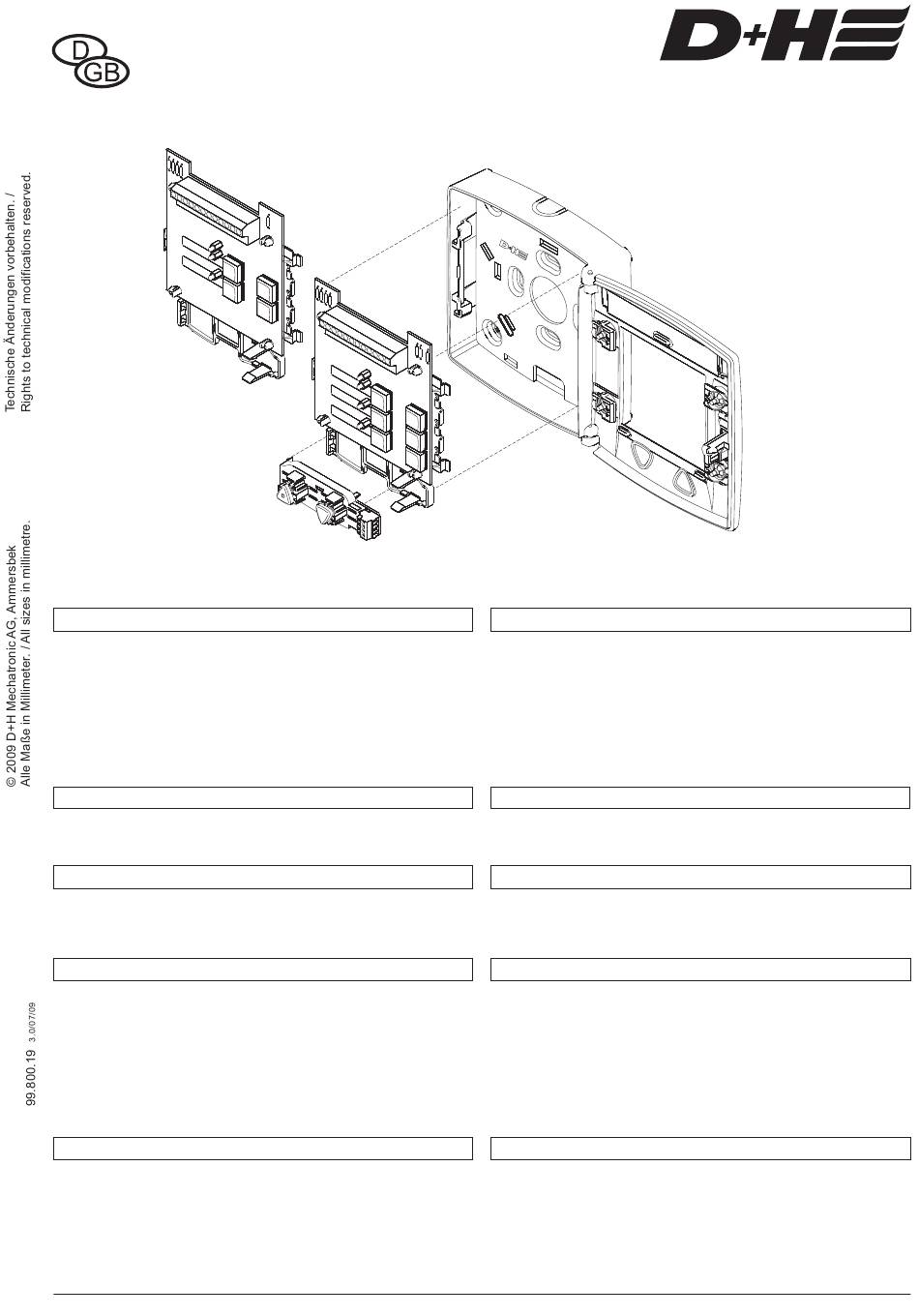

RT BE42-2
Bedieneinheit 2-fach /
operating unit double
RT BE42-3
Bedieneinheit 3-fach /
operating unit triple
Bestimmungsgemäße Verwendung
- RT-Bedieneinheit zum einsetzen in Leergehäuse RT GEH02-ALU
oder in Verbindung mit der Lüftungstaster-Bedieneinheit RT LT 45
in Leergehäuse RT GEH02-LT-ALU
- Z ur manuellen Auslösung von 2 oder 3 RWA-Linien
einer D+H RWA-Zentrale
- Funktionen:
· AUF-ZU
· Alarm- und Kontrollanzeige
- ZU-Taste verdeckt liegend
Lieferumfang
Bedieneinheit mit Platinenhalter. Ohne Gehäuse und Lüftungstaster-
Bedieneinheit.
Wartung / Instandsetzung
Die Inspektion und Wartung hat gemäß den D+H-Wartungshinweisen zu
erfolgen. Es dürfen nur original D+H-Ersatzteile verwendet werden. Eine
Instandsetzung erfolgt ausschließlich durch D+H.
Technische Daten
Funktionen : Alarm,
Rücksetzen über verdeckt liegende "Zu"-Taste
Anzeigen : Kontrolle, Alarm
Spannung : 24 VDC
Standby Strom : 8 mA
Alarmstrom : 20 mA
Alarmwiderstand : 1k Ω
Anschluss : Schraubklemmen 2,5mm² steckbar
Temperaturbereich : -10°C ... 50°C
Garantie
Auf alle D+H-Artikel erhalten Sie
der Anlage bis max. 3 Jahre nach Auslieferungsdatum, wenn die Montage
bzw. Inbetriebnahme durch einen von
Vertriebspartner durchgeführt wurde.
Bei Anschluss von D+H-Komponenten an Fremdanlagen oder
Vermischung von D+H-Produkten mit Teilen anderer Hersteller erlischt die
D+H-Garantie.
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 •
RT LT45
Lüftungstaster-Bedieneinheit /
vent button operating unit
2 Jahre Garantie ab belegter Übergabe
D+H-autorisierten Service- und
D- 22949 Ammersbek • Tel. +49 40-605 65 239 • Fax
RT BE42-2 / RT BE42-3
Intended Use
- RT operating unit for insertion into empty housing RT GEH02-ALU
or in connection with vent button operating unit RT LT 45
into empty housing RT GEH02-LT-ALU
- for manual release of 2 or 3 smoke vent lines of a D+H smoke vent
control panel
- functions:
· OPEN-CLOSE
· alarm- and control-display
- CLOSE button concealed
Extent of supply
Operating unit with board holder. Without housing and vent button operating
unit.
Maintenance / Repair
Inspection and maintenance has to be carried out according to D+H
maintenance notes. Only original D+H spare parts may be used. Repair is to
be carried out exclusively by D+H.
Technical Data
Functions : alarm,
reset via concealed "close"-button
Indications : control, alarm
voltage : 24 VDC
stand-by current : 8 mA
alarm circuit : 20 mA
alarm resistor : 1k
connection : terminal screws 2,5mm² pluggable
temperatur range : -10°C ... 50°C
Guarantee
You will get 2 years guarantee for all D+H products from verified handing
over of the system till up to 3 years after date of delivery, if mounting and
starting of the system was carried out by a
The D+H guarantee will expire, if D+H components are connected with other
systems, or if D+H products are mixed with parts of other manufacturers.
+49 40-605 65 254 • www.dh-partner.com
RT GEH02-ALU
Leergehäuse für RT BE /
empty housing for RT BE
oder / or
RT GEH02- LT -ALU
Leergehäuse für RT BE mit Öffnung für Lüftungstaster /
empty housing for RT BE with notch for vent button
Ω
distributor authorized by D+H .
1/2
