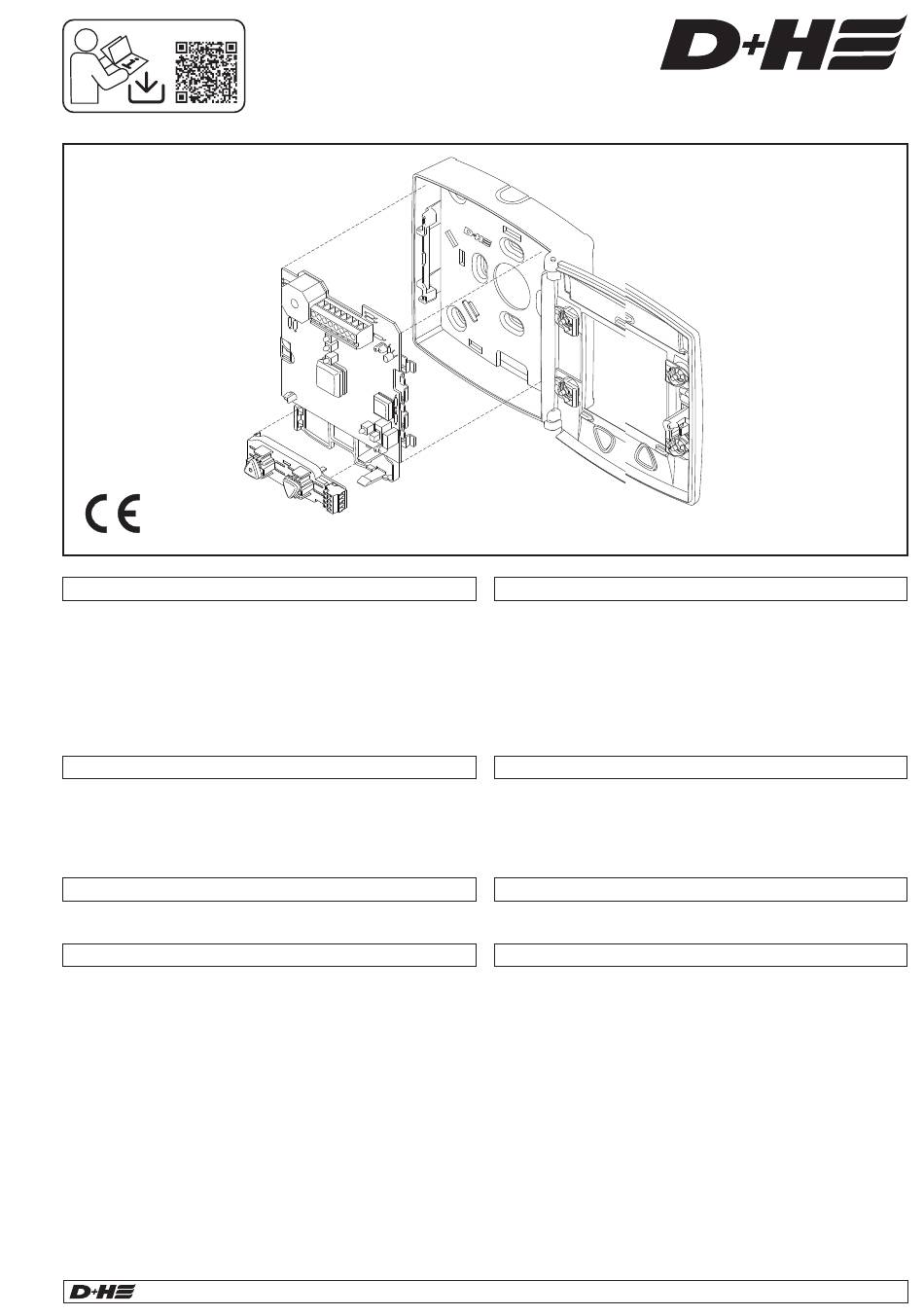

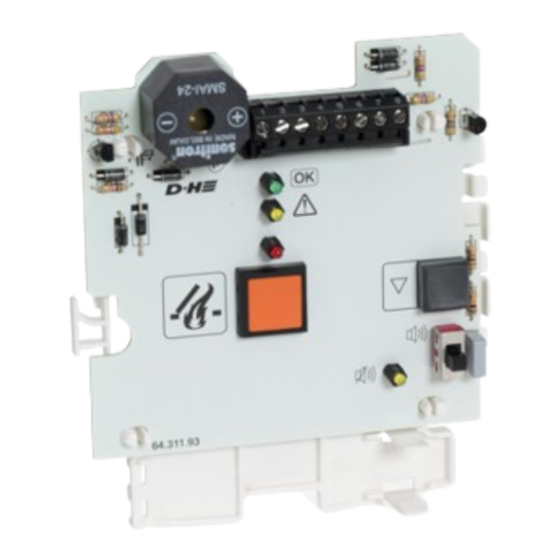

RT BE42-ST
Bedieneinheit mit Summer /
operating unit with buzzer
RT LT45
Lüftungstaster-Bedieneinheit /
vent button operating unit
Bestimmungsgemäße Verwendung
- RT-Bedieneinheit zum einsetzen in Leergehäuse RT GEH02-ALU oder
in Verbindung mit der Lüftungstaster-Bedieneinheit RT LT 45 in ein
Leergehäuse RT GEH02-LT-ALU
- Für 24 V DC D+H-Rauchabzugszentralen
- Funktionen:
· AUF-ZU
· Alarm-, Kontroll- und Störungsanzeige
· Abschaltbare akustische Alarm- und Störungsmeldung
- ZU-Taste und akustische Alarmabschaltung verdeckt liegend
Sicherheitshinweise
- Anschluss darf nur durch eine autorisierte
Elektrofachkraft erfolgen!
- Betriebsspannung 24 V DC!
- Leitungen nicht mit Starkstromleitungen zusammen verlegen!
- Nur in trockenen Räumen verwenden
Lieferumfang
- Bedieneinheit mit Platinenhalter. Ohne Gehäuse und ohne RT LT45.
Technische Daten
Funktionen : Alarm,
Rücksetzen über verdeckt liegende Zu-Taste
Anzeigen : Kontrolle, Alarm, Störung
Die Anzeige ist zusätzlich mit einem abschalt-
baren akustischen Signal ausgestattet.
Lautstärke : 75 dB(a)
Summerfrequenz : 3500 Hz
Impulsfrequenz : 5 Hz
Spannung : 24 V DC
Standby Strom : 8 mA
Alarmstrom : 20 mA
Alarmwiderstand : 1 kΩ
Anschluss : Schraubklemmen 2,5 mm² steckbar
Temperaturbereich : -10°C ... 50°C
99.820.02 3.2/01/23
Originalanleitung
Original instructions
Notice originale
Manual original
Intended use
- RT operating unit for insertion into empty housing RT GEH02-ALU or in
connection with vent button operating unit RT LT 45 into empty housing
RT GEH02-LT-ALU
- For 24 VDC D+H smoke vent control panels
- Functions:
· OPEN-CLOSE
· alarm-, control- and fault display
· acoustical alarm and fault signal disconnectable
- CLOSE button and acoustical alarm switching off concealed
Safety notes
- Connection must be carried out by a
certified electrical technician!
- Operating voltage 24 V DC!
- Do not run cables with together power lines!
- Use only in dry rooms
Scope of supply
- Operating unit with board holder. Without housing and without RT LT45.
Technical Data
Functions
Indications
Loudness
buzz frequency
impulse frequency
voltage
stand-by current
alarm current
alarm resistor
connection
temperatur range
Deutsch / English
RT BE42-ST
RT GEH02-ALU
Leergehäuse für RT BE /
empty housing for RT BE
oder / or
RT GEH02-LT-ALU
Leergehäuse für RT BE mit Öffnung für Lüftungstaster /
empty housing for RT BE with notch for vent button
: alarm,
reset via recessed Off-button
: control, alarm, malfunction
Indication is additionally provided
with a disconnectable sound signal.
: 75 dB(a)
: 3500 Hz
: 5 Hz
: 24 V DC
: 8 mA
: 20 mA
: 1 kΩ
: terminal screws 2,5 mm² pluggable
: -10°C ... 50°C
RT BE42-ST
1/2
