Inhaltszusammenfassung für D+H CPS-M1-S

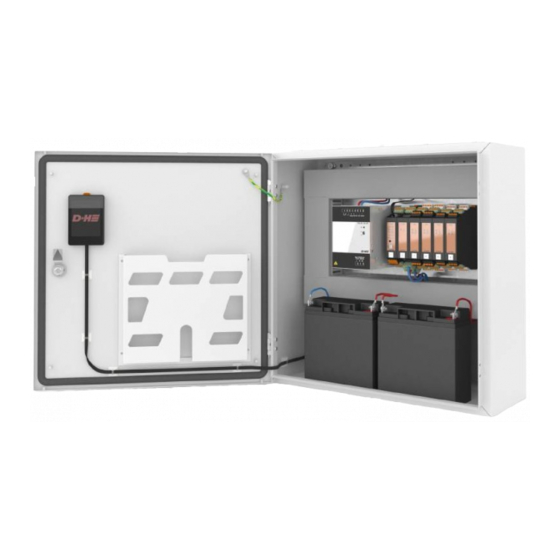

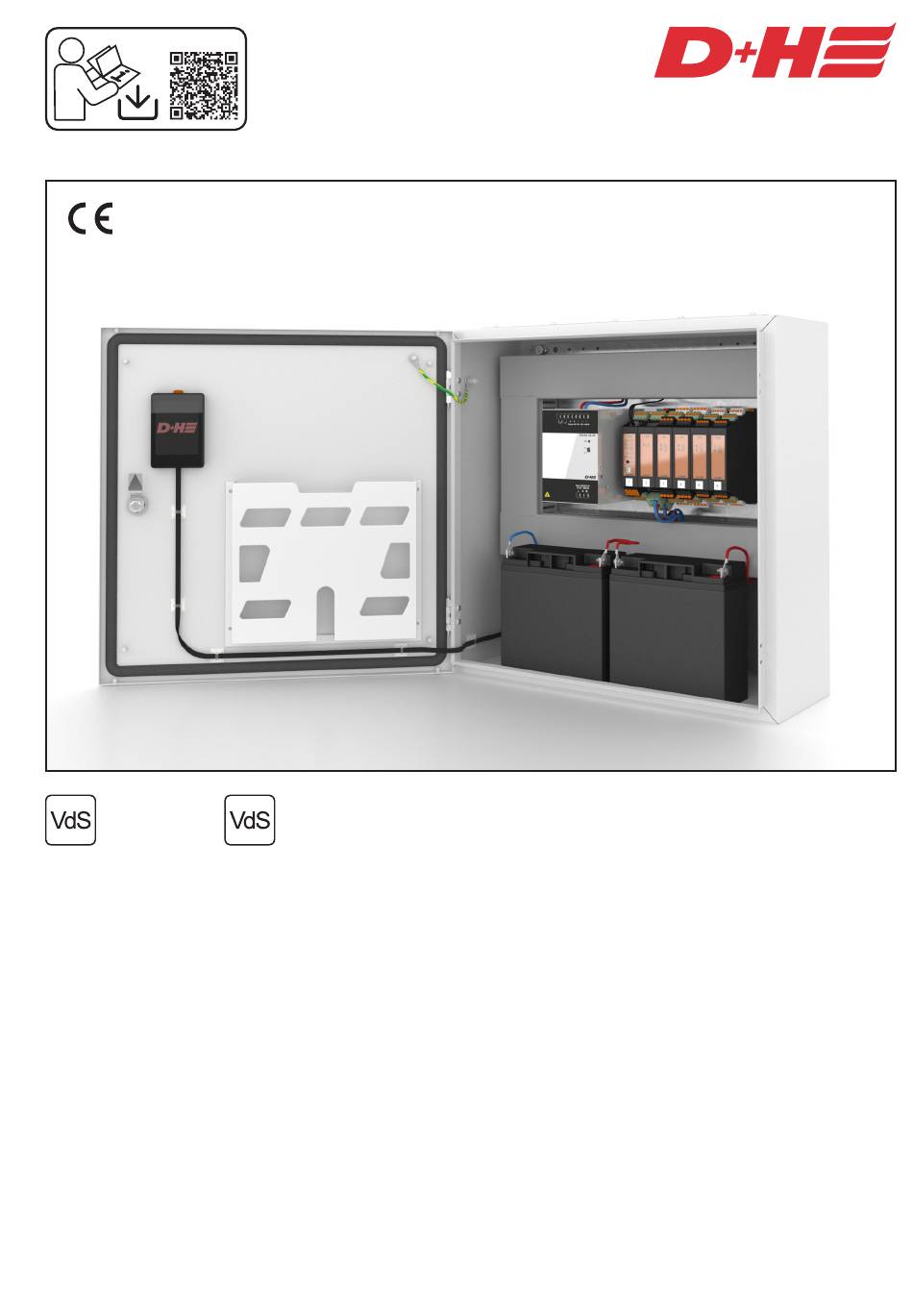

- Seite 1 D+H Downloads CPS-M1 G 517002 0786 - CPD - 50680 EN 12101-10:2005 + Corr. 1:2007 Anerkennungs-Nr. conform approval-no. de Originalbetriebsanleitung ........Seite ............2 99.827.25 2.3/08/22...
-
Seite 2: Inhaltsverzeichnis
Aktormodul - AM-1-1-08-230-D4-D2............6 bspartner sind zertifizierte und regelmäßig geschulte RWA-Fachbe- Digitales I/O-Modul - IOM-D1-1212 ............6 triebe. Im engen Verbund mit der D+H Mechatronic AG als Hersteller ACB Schnittstelle ..................6 realisieren sie umfassende Systemlösungen für RWA und natürliche Bistabiles Relaismodul - BRM-1-COC-0006........... -
Seite 3: Bestimmungsgemäße Verwendung
• Einfache Umsetzung komplexer RWA-Szenarien • Hohe Flexibilität und Erweiterbarkeit • Autarke Funktion jeder Zentrale bei Ausfall der Busverbindung • Programmierung über die D+H Service and Configuration Suite (SCS) • Kein spezialisierter Systemintegrator notwendig RWA-Öffnung • Durchführung durch jeden geschulten D+H Partner •... -
Seite 4: Übersicht Der Komponenten
Übersicht der Komponenten Basismodulträger Versorgungsmodulträger Erweiterungsmodulträger MS-Q1-RR-TS MS-S1-RD-TS MS-S1-DD-TS Busabschlussmodul BTM-1-1 Wird an den letzten Modulträger gesteckt. Busverbindung Verbindung für die Stromversorgung Verbindungskabel RJ12 (2x) CC-TP/TCSU-1000 (1 m) CC-TP/TCSU-2000 (2 m) Touchpanel mit Halterung (optional) Temperaturüberwachungseinheit TP-C1-35-RJ12 TCSU1-RJ12 RJ12 Buchse 4/36 CPS-M1 deutsch... -
Seite 5: Steuermodul - Cm-Bt1-D4-P2
• 2 unabhängige Linien (jeweils RM und RT) zum Netzteil Anschluss von jeweils max. 10 RWA-Tastern und 30 • Wird mehr als 40 A Laststrom benötigt, kann ein wei- Brandmeldern (es dürfen nur von D+H zugelassene teres PSM (inkl. Versorgungsmodulträger) eingesetzt Melder verwendet werden) werden. -
Seite 6: Aktormodul - Am-1-1-08-230-D4-D2
Erweiterungsmodulträger ACB Schnittstelle Über den ACB Bus erfolgt eine sichere Kommu nikation zwischen dem Antrieb und kompatiblen D+H Steuerungen. Er ermöglicht eine positions genaue Ansteuerung, Diagnose und Parametrier ung direkt von der Zentrale aus. Dabei werden sämtliche Status meldungen, wie z.B. -
Seite 7: Schaltnetzteile - Ps-S1-24-20 Und Ps-S1-24-40
Schaltnetzteile - PS-S1-24-20 und PS-S1-24-40 Funktionen: • Ausgang 24 V DC, 20 A oder 40 A • Montage auf 35 mm Hutschiene • Geringe Restwelligkeit • Rückspannungssicher und kurzschlussfest • Mehrere Netzteile kombinierbar • Je Netzteil wird ein PSM Versorgungsmodul benötigt Technische Daten: PS-S1-24-20 Eingangsnennspannung... -
Seite 8: Technische Daten
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Richtlinien übereins- timmt: 2014/30/EU, 2014/35/EU, 2011/65/EU S.I. 2016/1091, S.I. 2016/1011, S.I. 2012/3032 Technische Unterlagen bei: D+H Mechatronic AG, D-22949 Ammersbek Dirk Dingfelder Maik Schmees 10.01.2023 8/36 CPS-M1 deutsch 99.827.25 2.3/08/22... -
Seite 9: Anordnung Der Module
Anordnung der Module • Jedes CM Steuerungsmodul kann bis zu 29 weitere Module (PSM, AM, TMA) verwalten • Das erste PSM versorgt sowohl das CM, als auch die AM und TMA Module rechts von ihm • Jedes weitere PSM versorgt jeweils nur die Module rechts von ihm •... -
Seite 10: Allgemeine Hinweise Zum Anschluss
Aufgrund der Vielfalt am Markt sind keine Antrieb an Typen-bezeichnungen für diese Kabel ange- 4x 0,8 Ø RWA-Zentrale RWA-Öffnung geben. Erfragen Sie diese bitte bei Ihrem D+H siehe Leitungslängen und Querschnitte Partner. 230 V AC, 50 Hz Kabel Linie (Zentrale - Melder) Separater Stromkreis. -
Seite 11: Anschluss - Psm
Anschluss – PSM Name Beschreibung X2.1 Ausgang nicht notversorgtes Potential für Lüf- tungsfunktionen, max. 500 mA X2.2 Bezugspotential (nicht mit P- verbinden) X2.3 Ausgang notversorgtes Potential, max. 500 mA X2.4 Bezugspotential (nicht mit P- verbinden) TCSU1 RJ12 Anschluss externer Akku-Temperatursensor X5.1 BATT+ sekundäre Energieversorgung (Akku),... -
Seite 12: Anschluss - Cm / Cm-B
Anschluss – CM / CM-B Name Beschreibung X1.1 n.c. n.c. X1.2 NO 1 Potentialfreier Wechslerkontakt, max. 35 V / 1 A, Sammelalarm (Werkseinstellung, programmierbar X1.3 COM 1 über SCS) X1.4 NC 1 X2.1 n.c. n.c. X2.2 NO 2 Potentialfreier Wechslerkontakt, max. 35 V / 1 A, Sammelstörung (Werkseinstellung, programmier- X2.3 COM 2... -
Seite 13: Anschluss - Digitale Ein- Und Ausgänge
Anschluss – Digitale Ein- und Ausgänge Batterie für Uhr des Ereignisspeichers Das CM-Modul hat eine auf der Unterseite eingebaute Lithiumbatterie, welche, im Falle eines Stromausfalls, die interne Uhr des Ereignisspei- chers puffert. Die Batterie sollte spätestens alle 10 Jahre ersetzt werden. Achtung! Folgende Reihenfolge beachten: CM / AM / TMA / IOM 1. -
Seite 14: Anschluss - Iom
Anschluss – IOM Name Beschreibung X1.1 DO 1.4 frei konfigurierbarer digitaler Ausgang 1.4 * X1.2 DO 1.3 frei konfigurierbarer digitaler Ausgang 1.3 * X1.3 Bezugspotential (nicht mit P- verbinden) X1.4 DO 1.2 frei konfigurierbarer digitaler Ausgang 1.2 * X1.5 DO 1.1 frei konfigurierbarer digitaler Ausgang 1.1 * X2.1 DO 2.4... -
Seite 15: Anschluss - Brm
Anschluss – BRM Name Beschreibung X1.1 NC 1 Potentialfreier Ausgang 1 – Öffner * X1.2 COM 1 Potentialfreier Ausgang 1 – COM X1.3 NO 1 Potentialfreier Ausgang 1 – Schließer * X1.4 COM 1 Potentialfreier Ausgang 1 – COM X2.1 NC 2 Potentialfreier Ausgang 2 –... -
Seite 16: Anschluss - Adm
Anschluss – ADM Name Beschreibung X1.1 DO 1.4 frei konfigurierbarer digitaler Ausgang 1.4 max. 50 mA, kurzschlussfest X1.2 DO 1.3 frei konfigurierbarer digitaler Ausgang 1.3 max. 50 mA, kurzschlussfest X1.3 Bezugspotential (nicht mit P- verbinden) X1.4 DO 1.2 frei konfigurierbarer digitaler Ausgang 1.2 max. -
Seite 17: Anschluss - Adm
Anschluss – ADM Digitale Ausgänge 24 V DC je max. 50 mA (Programmierbar über SCS) X1 / X2 / X3 X1.1 X1.5 ADM-AD1-1212-4 X2.1 X2.5 X3.1 X3.5 Multifunktions-Eingänge (Programmierbar über SCS) Digital: 24 V DC < wahlweise > plus-aktiv minus-aktiv Analog: 24 V DC Separater... -
Seite 18: Anschluss - Am 24 / Am-B 24
Anschluss – AM 24 / AM-B 24 Name Beschreibung X1.1 Bezugspotential, max. 10 A (nicht mit - verbinden) EM-47K X1.2 MOT.b 1 Antriebsgruppe 1, max. 10 A Endmodule X1.3 MOT.a 1 X1.4 E/HS 1 Überwachungsader / Schnelllauf für Aktorgruppe 1 X2.1 Bezugspotential, max. -
Seite 19: Anschluss - Am 24 Mit Acb-Antrieben
Anschluss – AM 24 mit ACB-Antrieben Mot.a Mot.a Mot.b Mot.b ACB.a/HS ACB.a/HS ACB.b ACB.b Mot.a Mot.a X1.1 X1.4 Mot.b Mot.b ACB.a/HS ACB.a/HS ACB.b ACB.b X2.1 X2.4 Antriebe Antriebe X3.1 X3.4 * Terminierung: Jeder ACB-Bus muss mit einem Widerstand (110 Ω) terminiert werden. -
Seite 20: Anschluss - Am 230
Anschluss – AM 230 Name Beschreibung X1.1 Neutralleiter Eingang X1.2 Phase 230 V Eingang X2.1 Neutralleiter Ausgang X2.2 L-AUF Phase 230 V Ausgang AUF-Richtung X2.3 L-ZU Phase 230 V Ausgang ZU-Richtung X2.4 Leitungsüberwachung X4.5 Bezugspotential (nicht mit P- verbinden) X4.4 ACB + Versorgung der ACB-Schnittstelle X4.3... -
Seite 21: Anschluss - Nsv 401 Versorgung Und D+H-Acb-Antrieben
Anschluss – NSV 401 Versorgung und D+H-ACB-Antrieben EM 230 NSV 401 L▲ L▼ Antriebe 1 2 3 4 5 6 7 8 9 Mot.b L ▼ L ▲ Mot.a DM-ACB230 ACB.A 110 Ω* ACB.B X1.1 X1.2 before / vor / avant Battery Service... -
Seite 22: Anschluss - Nsv 401 Versorgung Und Fremdantriebe
Anschluss – NSV 401 Versorgung und Fremdantriebe NSV 401 EM 230 L▲ L▼ Antriebe 1 2 3 4 5 6 7 8 9 X1.1 X1.2 before / vor / avant Battery Service - switch off the battery - Batterieschalter auf OFF schalten - débrancher la batterie X2.1 X2.4... -
Seite 23: Anschluss - Tma
Anschluss – TMA Name Beschreibung (als RM/RT-Linien) EM-L01 X1.1 DO 2.3 keine Funktion Endmodule X1.2 DO 2.2 keine Funktion X1.3 Bezugspotential (nicht mit P- verbinden) X1.4 DO 1.3 (S) Störungsausgang (RT-Linie 1), max. 50 mA X1.5 DO 1.2 (A) Alarmausgang (RT-Linie 1), max. 50 mA X2.1 DO 1.1 (K) Kontrollausgang (RT-Linie 1), max. -
Seite 24: Anschluss - Tma (2 Linien)
Anschluss – TMA (2 Linien) RT-Linie 2 RT-Linie 1 RM-Linie 1 RM-Linie 2 RT 45 RT 45 SD-O 371 / FD-T 271 EM-L01 EM-L01 X1.1 X1.5 X2.1 X2.5 EM-L01 EM-L01 X3.1 X3.5 TMA-1-D4-D12 X4.5 X4.1 X5.5 X5.1 X6.5 X6.1 24/36 CPS-M1 deutsch 99.827.25 2.3/08/22... -
Seite 25: Anschluss - Tma Parallelanaschluss Rt
Anschluss – TMA Parallelanaschluss RT RT 45 RT 45 RT-Linie EM-L01 X1.1 X1.5 X2.1 X2.5 X3.1 X3.5 TMA-1-D4-D12 Anschluss – TMA an Brandmeldeanlage Auslösen durch BMZ / BMA Arbeitskontakt X1.1 X1.5 Rücksetzen durch BMZ / BMA (Konfiguration durch SCS erforderlich) X2.1 X2.5 X3.1... -
Seite 26: Beschreibung Der Ein- Und Ausgänge
Beschreibung der Ein- und Ausgänge Bezeichnung Beschreibung Bezugspotential / Minus: wird als Bezugspotential für externe Peripherie (z.B. RWA-Bedienstelle oder LT) verwendet. Darf nicht mit P- verbunden werden. Die Bezugspotentiale mehrerer Power Supply Module dürfen untereinander nicht verbunden werden. ACB.A x / ACB.B x Gruppe (ACB): wird zum Anschluss von busfähigen Antrieben verwendet. -
Seite 27: 230 V Ac Notstromversorgung - Nsv 401
230 V AC Notstromversorgung – NSV 401 Funktionen: • Die NSV 401 ist eine Notstromversorung für 230 V AC D+H RWA-An- lagen. In Kombination mit dem AM 230 versorgt die NSV 401 die angeschlossenen RWA-Antriebe mit Netzspannung. Bei Netzausfall werden diese für 7 Minuten (Bei eingeschalteter Nachtaktfunktion nach ca. -
Seite 28: Sicherheitshinweise
• Bei Kondensation der Oberfläche sind mind. 2 Stunden Akklimatisationszeit einzuhalten Kühlung Lüfterkühlung • Nur für die Innenmontage geeignet Geräuschpegel < 45 dB • Nur unveränderte D+H-Originalteile Abmessungen (B x H xT) 355 x 250 x 205 mm verwenden Akkus: Nennspannung Akkuanschluss 48 V DC (nominal) max. -
Seite 29: Anschlussübersicht - Nsv 401
Anschlussübersicht – NSV 401 PSM-1-24-40 EM 230 L▲ L▼ – – – 1 2 3 4 5 6 7 8 9 Output: 24 V DC PS-1-24-20/40 L ▼ Input: 230 V AC, 50 Hz L ▲ L ▼ 230 V AC, 50 Hz L ▲... -
Seite 30: Akkumulatoren Anschließen / Wechseln
Akkumulatoren anschließen / wechseln Akkumulatoren können bei Kurzschluss schnell eine hohe Energie freisetzen. Um Schäden zu vermeiden mit äußerster Vorsicht arbeiten. Bei Arbeiten an den Akkumulatoren sind Armbanduhren, Ringe und andere Metallgegenstände zu entfernen. Nur isolierte Werkzeuge verwenden. NSV bzw. Zentrale vom Netz trennen. (Netzsicherung oder separater Schalter für NSV-Versor- gung.) ACHTUNG! Der Ausgang der NSV 401 ist nicht Span-... -
Seite 31: Inbetriebnahme Und Konfiguration Mit Der Scs Software
Inbetriebnahme und Konfiguration mit der SCS Software Die Inbetriebnahme und Programmierung erfolgt durch die die D+H Service and Configuration Suite (SCS). Über SCS programmierbare Funktionen: CM : AM 24 : AM 230 : Standardkonfiguration TMA : Alarm mit HS ACHTUNG! Diese Funktion darf nur in... -
Seite 32: Beschreibung Der Softwarefunktionen
Beschreibung der Softwarefunktionen Bezeichnung Anschluss Beschreibung Digitaler Ausgang Ausgang invertiert Der Ausgang gibt den Zustand der Verknüpfung invertiert aus. Funktionalität Auswahl RWA-Verknüpfung: Alarm / Alarm Reset / Alarm Puls / Störung / Nicht Zu Lüftungsverknüpfung: Nicht Zu / LT Auf Weiterleitung / LT Zu Weiterleitung Notstromversorgt Der Ausgang wird auch bei Netzausfall angesteuert. -
Seite 33: Bedienung - Touchpanel (Optional)
Bedienung - Touchpanel (optional) Startbildschirm Einstellungen Module CM - Steuermodul • Anzeige des Gesamtstatus der • Einstellung der Anzeigesprache • Übersicht aller eingesetzten • Anzeige des Modulzustandes Zentrale Module • Anzeiges des Status der Ein- • Anzeige der jeweiligen Zustän- und Ausgänge de analog zu den LEDs auf dem jeweiligen Modul... -
Seite 34: Bedienung - Tägliche Lüftung
Bedienung - Tägliche Lüftung Lüftungstaster oder RWA-Taster mit Lüftungsfunktion RT 45-LT erforderlich. Öffnen Schließen Stop ST OP ST OP ST OP Bedienung - Wetterautomatik Bei angeschlossenem Wind- oder Regenmelder. Bei Auslösung des entsprechenden Sensors wird die Gruppe der Zentrale geschlossen. Bei einem RWA-Alarm läuft die Anlage auch bei Wind oder Regen auf. -
Seite 35: Bedienung - Auslösen Bei Alarm
Bedienung - Auslösen bei Alarm Manuelles Öffnen durch Rauchabzugstaster RT 45 RAUCHABZUG CPS-M1 (TMA) Automatisches Öffnen durch Brandmelder RT 45 CPS-M1 (TMA) Automatisches Öffnen durch Fremdansteuerung (z.B. BMZ) RT 45 Fremdansteuerung CPS-M1 (TMA) Bedienung - Schließen nach Alarm Bei manueller Auslösung durch Rauchabzugstaster Öffnen der Gehäuse (Zentrale und Taster) mit Hilfe der beiliegenden Schlüssel. -
Seite 36: Garantie
Garantie Entsorgung Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie ab belegter Über- Elektrogeräte, Zubehör, Batterien und Verpackungen sollen einer gabe der Anlage bis max. 3 Jahre nach Auslieferungsdatum, wenn umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie die Montage bzw. Inbetriebnahme durch einen von D+H autorisierten Elektrogeräte und Batterien nicht in den Hausmüll!
