Application de charge
Entretoise
Régler la butée de surcharge
pendant le montage et la coller
avec une colle frein fillet

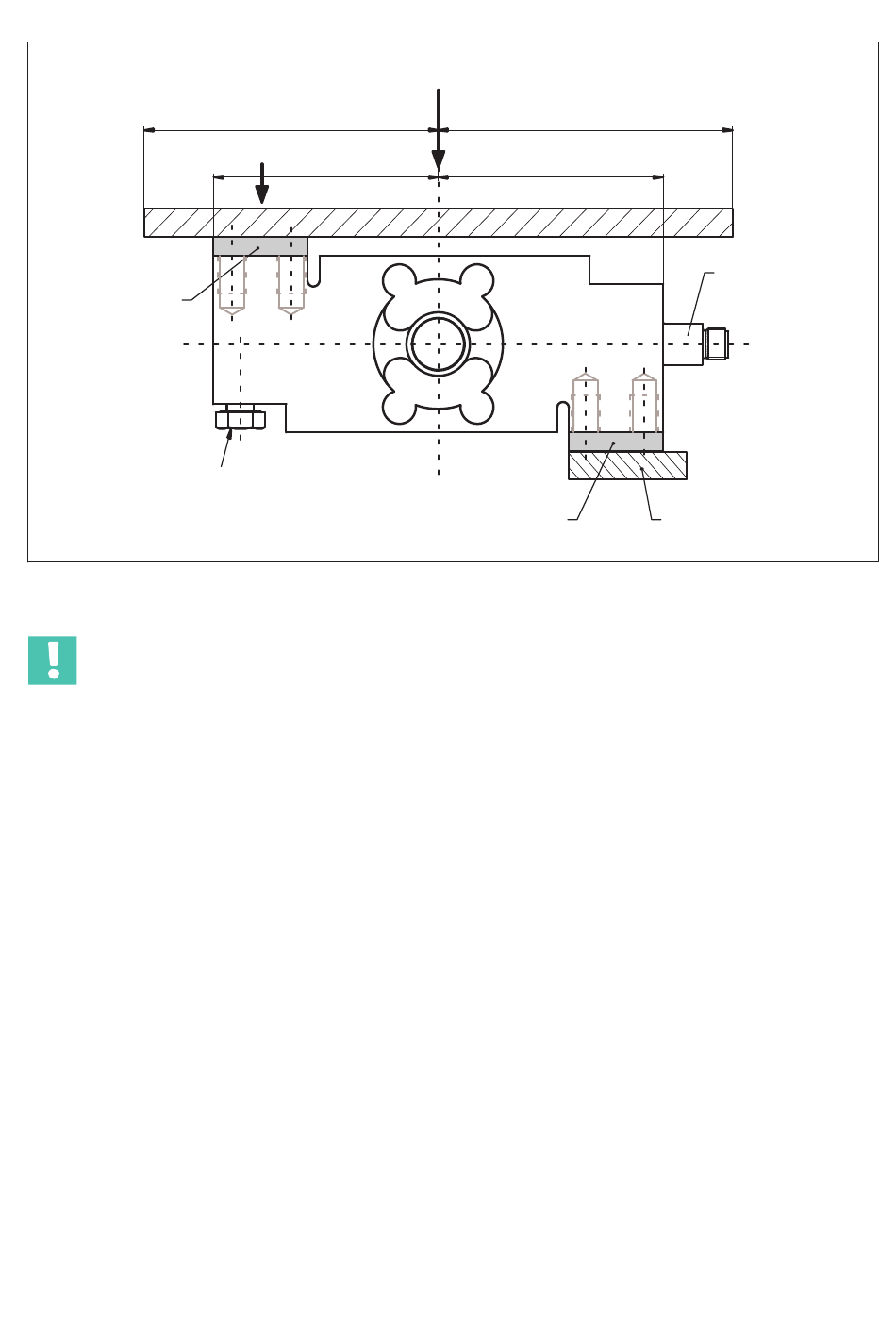

Fig. 4.1 Application de charge et montage
Important
La charge ne doit pas être appliquée du côté du raccordement du câble afin d'éviter tout
shunt de force dû au câble.
Réglage de la butée de surcharge
Les pesons de type PW29P sont dotés d'une butée de surcharge réglable. Régler cette
butée de surcharge avant de mettre le peson en service.
Pour ce faire, appliquer sur le peson monté env. 120 % de la charge utile avec
l'excentricité maximale pouvant apparaître dans le cas d'application. Il ne faut pas
dépasser les charges maximales admissibles spécifiées dans les caractéristiques
techniques. Respecter notamment la "charge limite pour une excentricité de 100 mm
maxi." et tenir compte du couple généré par l'excentricité apparaissant dans le cas
d'application. Régler ensuite la vis de la butée de surcharge et la fixer avec une colle frein
filet, par ex. de la marque Loctite.
PW29P
MONTAGE MÉCANIQUE
Direction de charge au milieu de la plateforme
=
=
=
=
Entretoise
Connecteur
Fixation
