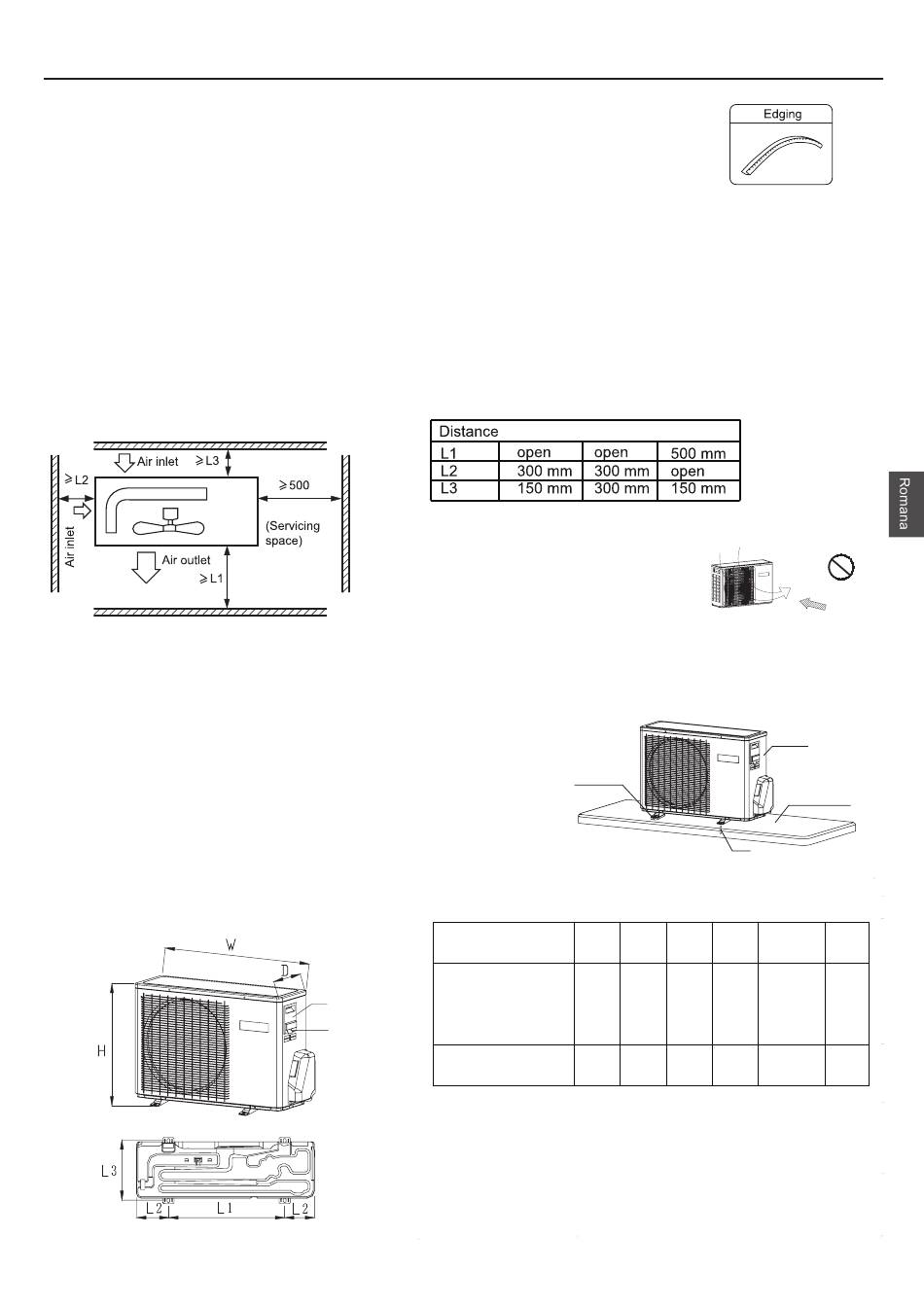

PROCEDURA DE INSTALARE

1. Accesorii
"Margine" pentru protectia firelor electrice de la o margine de deschidere.
2. Selectarea locului de instalare
Alegeti locul de instalare care satisface conditiile urmatoare si, in acelasi timp, obtineti acceptul
clientului sau al utilizatorului final.
• Plasati in locuri bine ventilate
• Plasati in locuri departate de sursele de caldura sau de incalzitoarele electrice
• Plasati in locuri unde puteti drena apa acumulata
• Plasati in locuri unde zgomotul sau aerul cald degajat sa nu deranjeze vecinii
• Plasati in locuri unde nu cade o cantitate mare de zapada in timpul iernii
• Plasati in locuri care nu obstructioneaza intrarea si iesirea aerului prin fantele aparatului
• Plasati unitatea in asa fel incat iesirea de aer sa nu fie expusa la vant puternic
• Plasati unitatea externa astfel incat sa existe cel putin 1m sau mai mult in toate directiile
• Evitati montarea jaluzelelor de ghidare in locul unde este posibil sa aiba loc un scurtcircuit
• Cand instalati mai multe unitati in aceeasi locatie, asigurati-va ca exista suficient spatiu intre acestea pentru a evita scurt-
circuitul.
Necesitatea spatiului din jurul unitatii
3. Instalarea unitatii externe
Fixati unitatea pe suport in asa fel incat sa indeplineasca cerintele de
instalare, facand referire la urmatoarele informatii.
• Lasati spatiu suficient in placa de ciment pentru a fixa suruburile de
ancorare
• Plasati fundatia de ciment destul de adanc
• Instalati unitatea astfel incat unghiul de inclinare sa fie de minim 3
grade.
• Este interzisa montarea unitatii direct pe pamant. Va rugam sa aveti
certitudinea ca exista suficient spatiu pentru drenajul apei, care va asigura
ca apa nu va fi acumulata in interiorul unitatii.
4. Dimensiunile de instalare (unitate:mm)
Note:
(1) Fixati partile in suruburi
(2) Pozitionati unitatea astfel incat sa evitati
vantul direct catre gura de admisie a aerului
(3) Trebuie sa aveti o distanta libera de minim 1
metru in partea de sus a unitatii
(4) Nu blocati partile inconjuratoare ale unitatii
(5) Daca unitatea exterioare este instalata intr-un loc care este expus
vantului puternic, instalati unitatea astfel incat grila de admisie a aerului sa
NU fie indreptata catre acea directie.
Model
DR2VO32-09
Power
DR2VO32-12
Wiring
Terminal
DR2VO32-18
Power
Wiring
Distribution Ho
DR2VO32-24

Instalarea unitatii exterioare

Cushion rubber
W D H
800 280 550
890 353 697
NO
Air outlet
Wind direction
Unit
Concreat
foundation
Anchor bolt
L1 L2 L3
510 130/160 313
628 130 355,5
21 21
