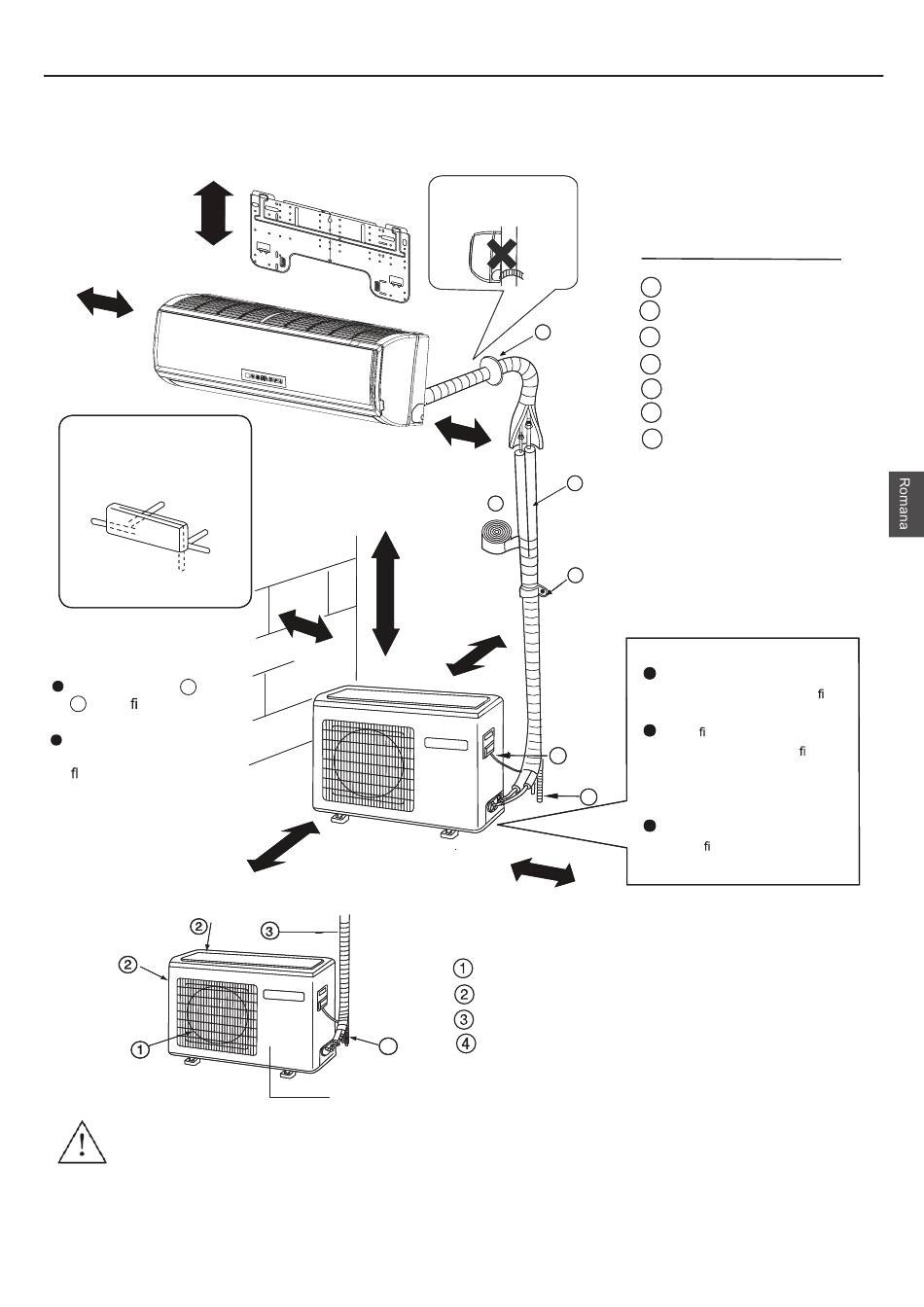

Schemele de instalare a unitatii interioare/exterioare

Modelele adoptă agent frigorific fără HFC R32.
Pentru instalarea unităților interioare, consultați manualul de instalare furnizat împreună cu unitățile. (Diagrama arată o
unitate interioară montată pe perete.)
more than 15cm
more than
10cm
Arrangement of piping
directions
Rear left
Rear
Left
right
Right
Below
The marks from to
A
in the gure are the
G
parts numbers.
The distance between
the indoor unit and the
oor should be more
than 2m.
more than 60cm
Dacă utilizați conducta de scurgere din partea stângă, asigurați-vă că orificiul este trecut.
Imaginea unităților interioare și exterioare de mai sus este doar pentru referință. Vă rugăm să fiți supus produsului
achiziționat.
more than 10cm
more than
30cm
more than 20cm
4
Compresorul (in interiorul unitatii)
Attention must be paid to
the rising up of drain hose
G G
F F
A A
C C
more than
20cm
D D
E E
more than 25cm
IESIRE AER INTRARE AER
CONECTAREA TEVILOR SI
CABLURILOR ELECTRICE
FURTUN DE SCURGERE
Optional parts for piping
Non-adhesive tape
A A
Adhesive tape
B B
Saddle (L.S) with screws
C C
Connecting electric cable
D D
for indoor and outdoor
E E
Drain hose
F F
Heating insulating material
Piping hole cover
G G
Fixing of outdoor unit
Fix the unit to concrete or block
with bolts (10mm) and nuts rmly
and horizontally.
When tting the unit to wall
surface, roof or rooftop, x
a supporter surely with nails
or wires in consideration of
earthquake and strong wind.
If vibration may affect the
house, x the unit by attaching a
vibration-proof mat.
