INVENTOR DR2VI32-09WFI Benutzer- & Installationshandbuch Seite 77

Cititi inainte de instalare

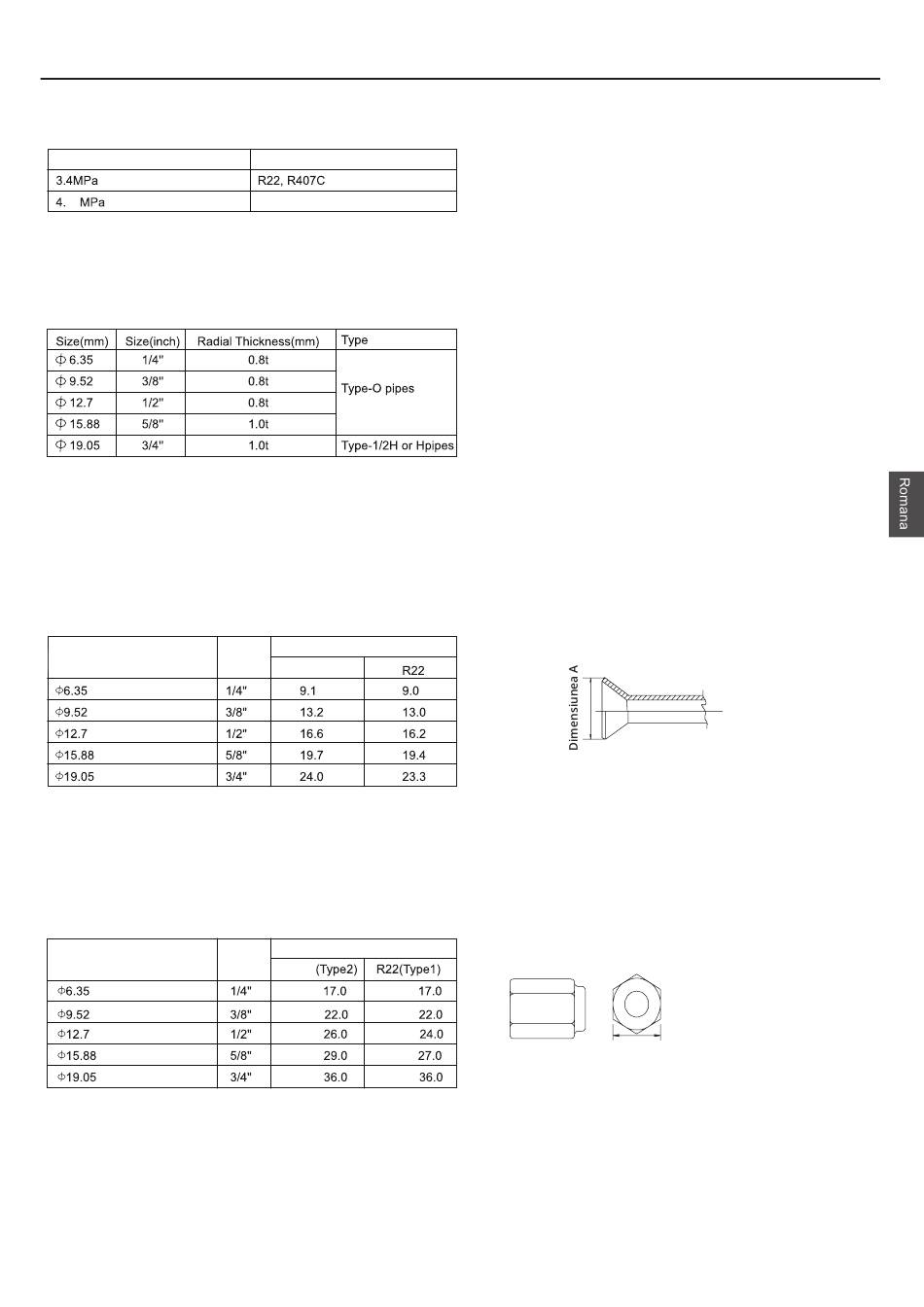

Materiale pentru conducte
Tipuri de tevi din cupru (referinta)
Presiunea maxima de functionare
3
• Utilizati tevi care indeplinesc standardele locale
Materiale pentru conducte / Grosime radiala
Utilizati tevi din cupru dezoxidat cu fosfor. Deoarece presiunea de functionare a unitatilor care utilizeaza R32 este mai mare
decat cea a unitatilor pentru utilizare cu R22, utilizati tevi cu cel putin grosimea radiala specificata in graficul de mai jos. (Nu pot
fi utilizate tevi cu o grosime radiala de 0,7 mm sau mai mica.)
•  D esi a fost posibil sa se utilizeze tip-O pentru tevi cu o dimensiune de pana la 4 19,05 (3/4 ") cu agenti frigorifici
conventionali, utilizati tevi de tip 1 / 2H pentru unitatile care utilizeaza R32. (Tevile de tip O pot fi utilizat daca dimensiunea
tevii este 419,05 si grosimea radiala este de 1,2 t.)
•  T abelul prezinta standardele din Japonia. Folosind acest tabel ca referinta, alegeti tevile care indeplinesc standardele locale.
Prelucrare cu semnalizare (numai tip O si OL)
Dimensiunile de prelucrare a semiconductoarelor pentru unitatile care utilizeaza R32 sunt mai mari decat cele pentru unitatile
care utilizeaza R22 pentru a creste etanseitatea la aer.
Dimensiune de prelucrare a semnalului (mm).
Dimensiunea externa tevi
Daca se foloseste un instrument de ambreiaj de tip ambreiaj pentru a prelucra rachete pe unitatile care utilizeaza R32, faceti
ca partea proeminenta a tevii sa fie 1,0 si 1,5 mm. Este utila gabaritul de cupru pentru reglarea lungimii proeminentei tevii.
Piulita
Piulitele de tip 2 in locul piulitelor de tip 1 sunt folosite pentru a creste rezistenta. De asemenea, s-au schimbat dimensiunile
unor piulite.
Dimensiunea piulitei (mm)
Dimensiunea externa tevi
• Tabelul prezinta standardele din Japonia. Folosind acest tabel ca referinta, alegeti tevile care indeplinesc standardele
locale.
Agenti frigorifici aplicabili
R32
Dimensiunea A
Marime
R32
Dimensiunea B
Marime
R32
Dimensiunea B
19 18
19
