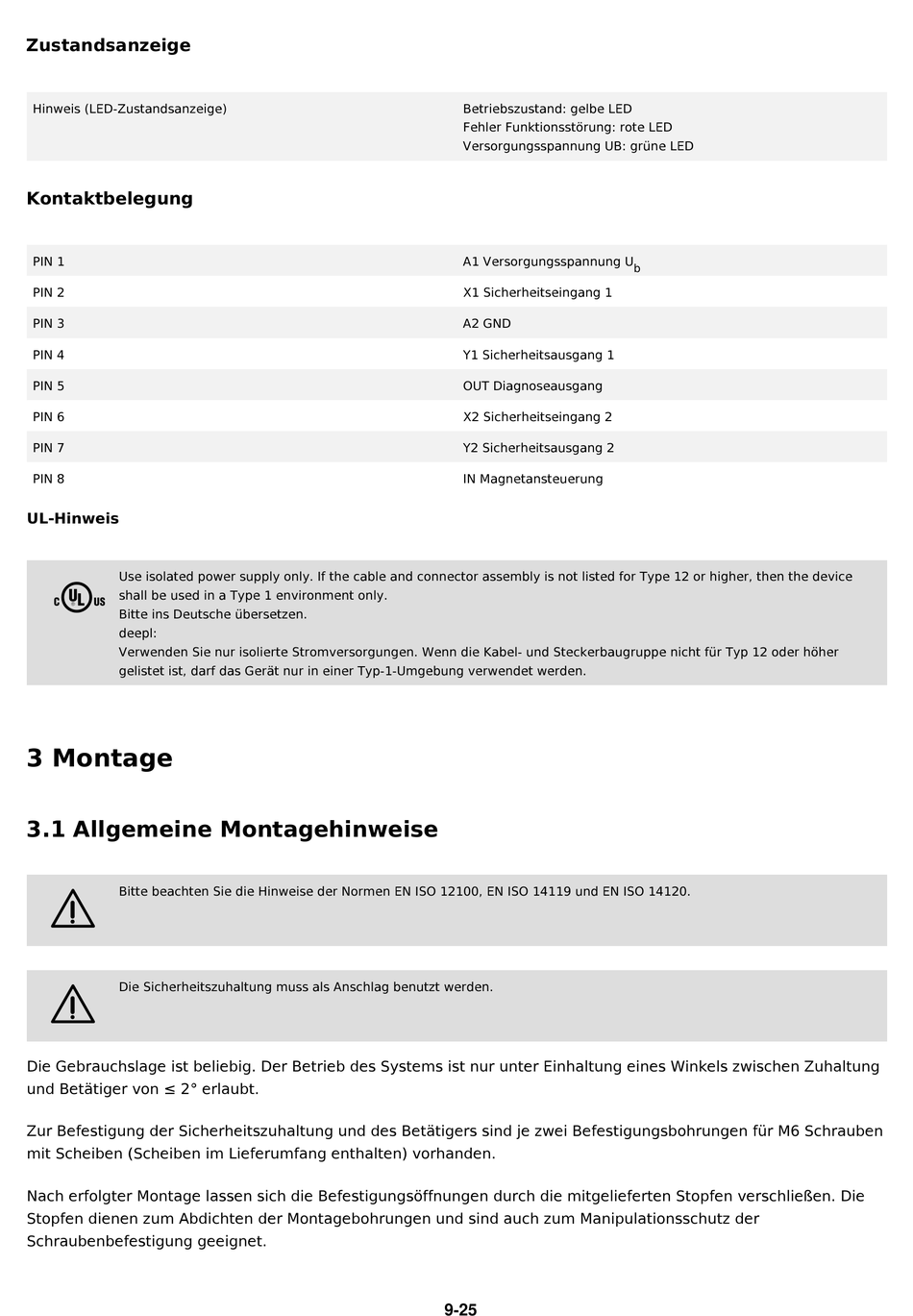

Zustandsanzeige

Hinweis (LED-Zustandsanzeige)

Kontaktbelegung

PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8
UL-Hinweis
Use isolated power supply only. If the cable and connector assembly is not listed for Type 12 or higher, then the device
]
shall be used in a Type 1 environment only.
Bitte ins Deutsche übersetzen.
deepl:
Verwenden Sie nur isolierte Stromversorgungen. Wenn die Kabel- und Steckerbaugruppe nicht für Typ 12 oder höher
gelistet ist, darf das Gerät nur in einer Typ-1-Umgebung verwendet werden.

3 Montage

3.1 Allgemeine Montagehinweise

Bitte beachten Sie die Hinweise der Normen EN ISO 12100, EN ISO 14119 und EN ISO 14120.
2
Die Sicherheitszuhaltung muss als Anschlag benutzt werden.
2
Die Gebrauchslage ist beliebig. Der Betrieb des Systems ist nur unter Einhaltung eines Winkels zwischen Zuhaltung
und Betätiger von ≤ 2° erlaubt.
Zur Befestigung der Sicherheitszuhaltung und des Betätigers sind je zwei Befestigungsbohrungen für M6 Schrauben
mit Scheiben (Scheiben im Lieferumfang enthalten) vorhanden.
Nach erfolgter Montage lassen sich die Befestigungsöffnungen durch die mitgelieferten Stopfen verschließen. Die
Stopfen dienen zum Abdichten der Montagebohrungen und sind auch zum Manipulationsschutz der
Schraubenbefestigung geeignet.
Betriebszustand: gelbe LED
Fehler Funktionsstörung: rote LED
Versorgungsspannung UB: grüne LED
A1 Versorgungsspannung U
X1 Sicherheitseingang 1
A2 GND
Y1 Sicherheitsausgang 1
OUT Diagnoseausgang
X2 Sicherheitseingang 2
Y2 Sicherheitsausgang 2
IN Magnetansteuerung
9-25
