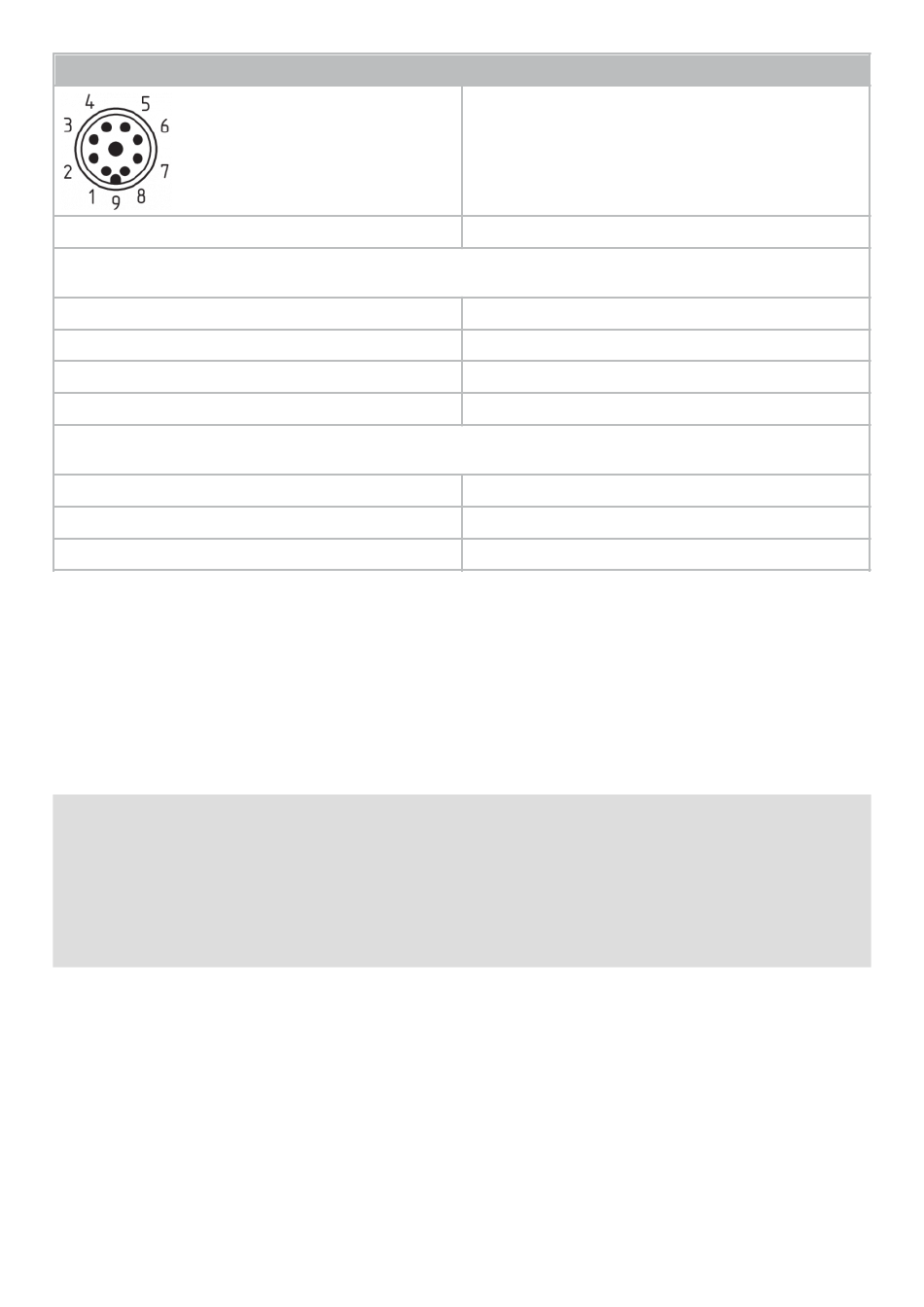

Einbaustecker ST M23, (8+1)-polig
Anschlussleitungen mit Buchse (female)
IP67, M23, (8+1)-polig - 8 x 0,75 mm²
Leitungslänge
5,0 m
10,0 m
Steckverbinder mit Buchse (female)
IP67, M23, (8+1)-polig - 8 x 0,75 mm²
Ausführung
mit Lötanschluss
mit Crimpanschluss

5 Wirkprinzipien und Rastkraftverstellung

5.1 Arbeitsweise der Sicherheitsausgänge
- der zuhaltungsüberwachten Variante MZM 100:
Die Sicherheitsausgänge werden freigegeben, wenn folgende Bedingungen erfüllt sind:
der Betätiger wurde erkannt und
Das Entsperren der Sicherheitszuhaltung führt zur Abschaltung der Sicherheitsausgänge innerhalb der Risikozeit.
Die entsperrte Sicherheitszuhaltung kann, solange der Betätiger an der Sicherheitszuhaltung anliegt, wieder
gesperrt werden. Die Sicherheitsausgänge werden dann erneut eingeschaltet.
Die Zuhaltekraft F wird ständig elektronisch gemessen und kontrolliert. Eine verschmutzte Sicherheitszuhaltung
wird somit erkannt. Unterschreitet die Zuhaltekraft 500 N, erfolgt keine Freigabe der Sicherheitsausgänge Y1/Y2.
- der betätigerüberwachten Variante MZM 100 B:
Die Sicherheitsausgänge werden freigegeben, wenn folgende Bedingungen erfüllt sind:
Bestellnummer
101209959
101209958
Bestellnummer
101209970
101209994
15-25
die
Zuhaltun
ist
gesperrt
Magnetk
ist
>
500
N
