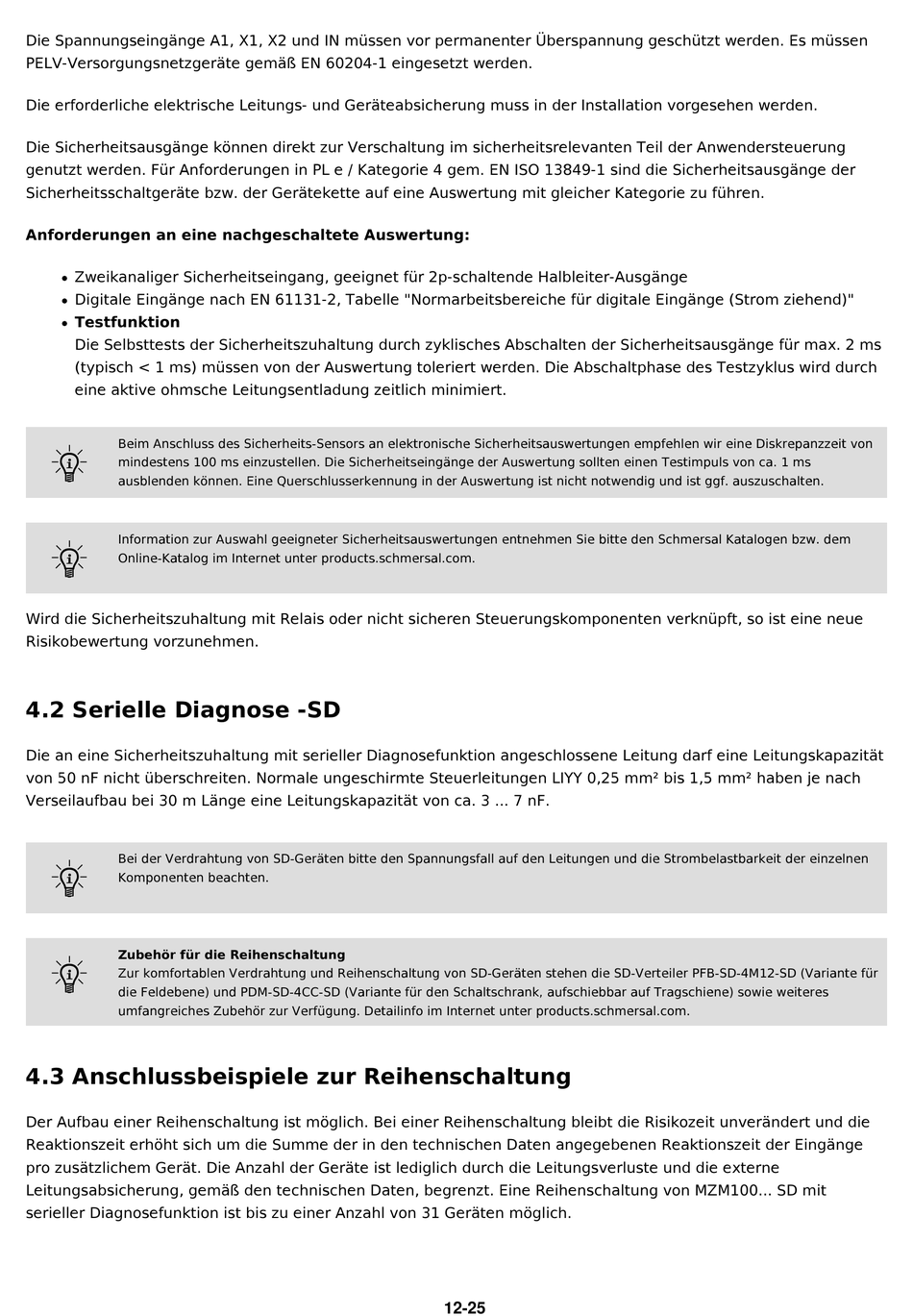

Die Spannungseingänge A1, X1, X2 und IN müssen vor permanenter Überspannung geschützt werden. Es müssen
PELV-Versorgungsnetzgeräte gemäß EN 60204-1 eingesetzt werden.
Die erforderliche elektrische Leitungs- und Geräteabsicherung muss in der Installation vorgesehen werden.
Die Sicherheitsausgänge können direkt zur Verschaltung im sicherheitsrelevanten Teil der Anwendersteuerung
genutzt werden. Für Anforderungen in PL e / Kategorie 4 gem. EN ISO 13849-1 sind die Sicherheitsausgänge der
Sicherheitsschaltgeräte bzw. der Gerätekette auf eine Auswertung mit gleicher Kategorie zu führen.
Anforderungen an eine nachgeschaltete Auswertung:
Zweikanaliger Sicherheitseingang, geeignet für 2p-schaltende Halbleiter-Ausgänge
Digitale Eingänge nach EN 61131-2, Tabelle "Normarbeitsbereiche für digitale Eingänge (Strom ziehend)"
Testfunktion
Die Selbsttests der Sicherheitszuhaltung durch zyklisches Abschalten der Sicherheitsausgänge für max. 2 ms
(typisch < 1 ms) müssen von der Auswertung toleriert werden. Die Abschaltphase des Testzyklus wird durch
eine aktive ohmsche Leitungsentladung zeitlich minimiert.
Beim Anschluss des Sicherheits-Sensors an elektronische Sicherheitsauswertungen empfehlen wir eine Diskrepanzzeit von
F
mindestens 100 ms einzustellen. Die Sicherheitseingänge der Auswertung sollten einen Testimpuls von ca. 1 ms
ausblenden können. Eine Querschlusserkennung in der Auswertung ist nicht notwendig und ist ggf. auszuschalten.
Information zur Auswahl geeigneter Sicherheitsauswertungen entnehmen Sie bitte den Schmersal Katalogen bzw. dem
F
Online-Katalog im Internet unter products.schmersal.com.
Wird die Sicherheitszuhaltung mit Relais oder nicht sicheren Steuerungskomponenten verknüpft, so ist eine neue
Risikobewertung vorzunehmen.
4.2 Serielle Diagnose -SD
Die an eine Sicherheitszuhaltung mit serieller Diagnosefunktion angeschlossene Leitung darf eine Leitungskapazität
von 50 nF nicht überschreiten. Normale ungeschirmte Steuerleitungen LIYY 0,25 mm² bis 1,5 mm² haben je nach
Verseilaufbau bei 30 m Länge eine Leitungskapazität von ca. 3 ... 7 nF.
Bei der Verdrahtung von SD-Geräten bitte den Spannungsfall auf den Leitungen und die Strombelastbarkeit der einzelnen
F
Komponenten beachten.
Zubehör für die Reihenschaltung
F
Zur komfortablen Verdrahtung und Reihenschaltung von SD-Geräten stehen die SD-Verteiler PFB-SD-4M12-SD (Variante für
die Feldebene) und PDM-SD-4CC-SD (Variante für den Schaltschrank, aufschiebbar auf Tragschiene) sowie weiteres
umfangreiches Zubehör zur Verfügung. Detailinfo im Internet unter products.schmersal.com.
4.3 Anschlussbeispiele zur Reihenschaltung
Der Aufbau einer Reihenschaltung ist möglich. Bei einer Reihenschaltung bleibt die Risikozeit unverändert und die
Reaktionszeit erhöht sich um die Summe der in den technischen Daten angegebenen Reaktionszeit der Eingänge
pro zusätzlichem Gerät. Die Anzahl der Geräte ist lediglich durch die Leitungsverluste und die externe
Leitungsabsicherung, gemäß den technischen Daten, begrenzt. Eine Reihenschaltung von MZM100... SD mit
serieller Diagnosefunktion ist bis zu einer Anzahl von 31 Geräten möglich.
