Mindestabstand zwischen zwei Geräten: 100 mm
Der Betätiger ist durch geeignete Maßnahmen (Verwendung von Einwegschrauben, Verkleben, Aufbohren von
2
Schraubenköpfen, Verstiften) an der Schutzeinrichtung unlösbar zu befestigen und gegen Verschieben zu sichern.
Bei einer Umgebungstemperatur von ≥ 50 °C ist das Sicherheitsschaltgerät gegen versehentliches Berühren durch
2
Personen geschützt einzubauen.
Das Sicherheitsschaltgerät muss in Wirkrichtung der Zuhaltekraft betrieben werden (siehe Abbildung).
2

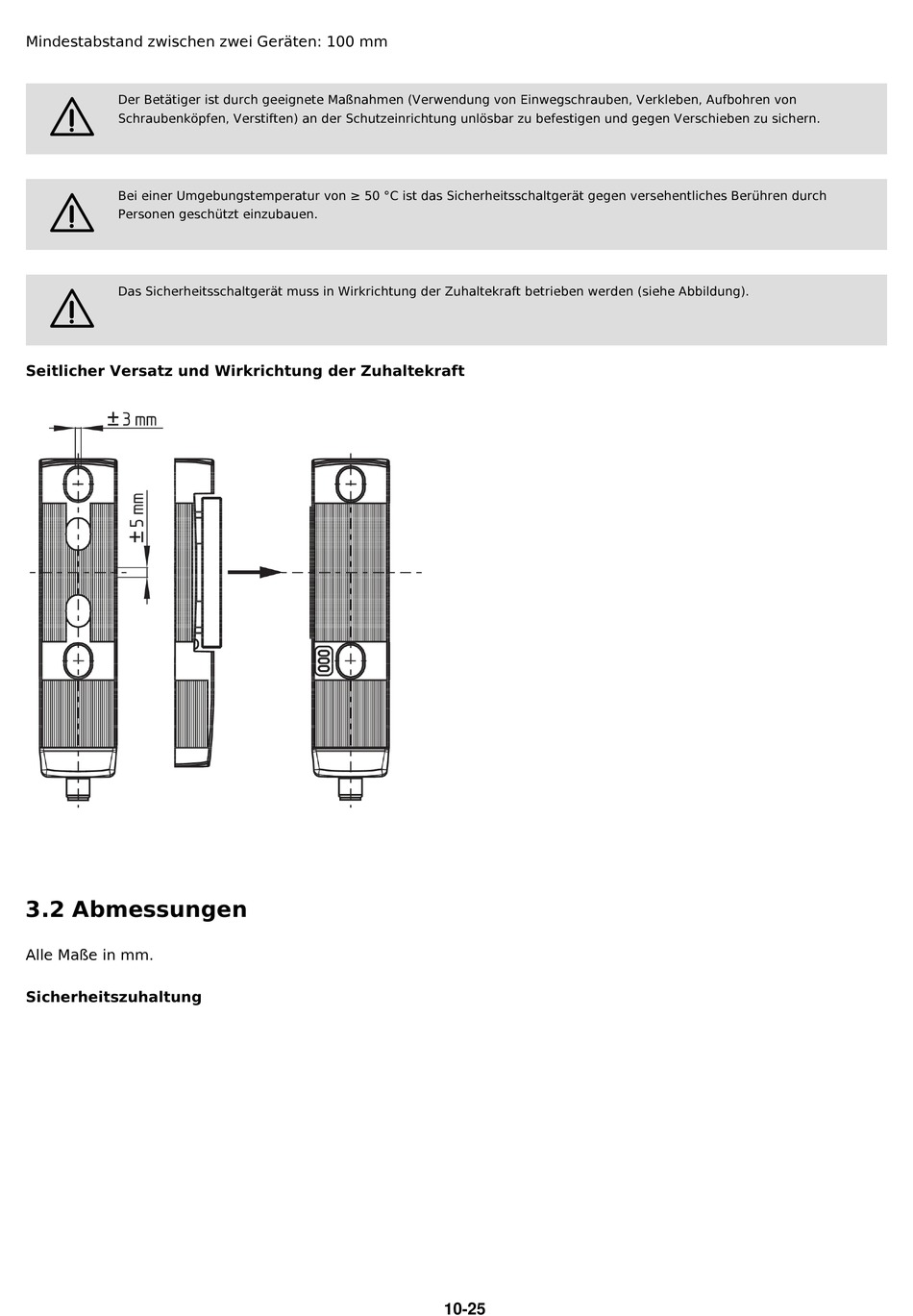

Seitlicher Versatz und Wirkrichtung der Zuhaltekraft

3.2 Abmessungen

Alle Maße in mm.

Sicherheitszuhaltung

10-25
