4 | Montage Verdichter

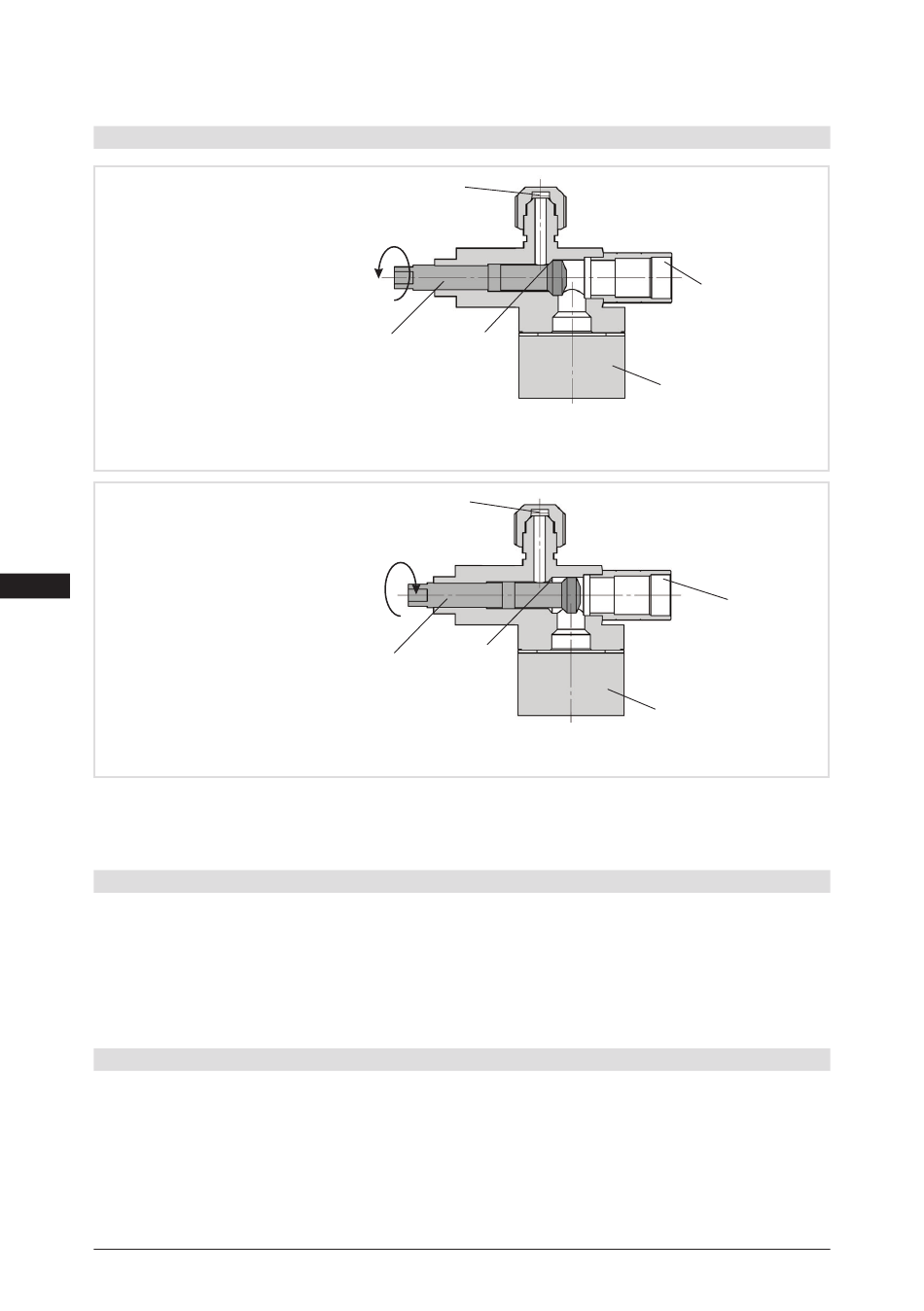

4.9 Funktionsweise der absperrbaren Serviceanschlüsse (Beispiel)
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen
D
GB
F
E
Öffnen des Serviceanschlusses
1 /
Spindel:
2
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 40-50 Nm
anziehen. Diese dient im Betrieb als zweites Dichtelement.
4.10 Ölrückführung
Um die sichere Ölrückführung bei unterschiedlichsten Anlagenkonfigurationen zu gewährleisten,
empfiehlt Bock den Einsatz von Ölabscheidern bzw. Ölniveauüberwachungen. Für die Installation der
Zusatzkomponente Ölniveauüberwachung ist bereits werkseitig der Anschluss "O" verfügbar. Die
Ölrückführung aus dem Ölabscheider in den Verdichter kann über den am Verdichter dafür vorgesehe-
nen Anschluss "D1" erfolgen.
4.11 Saugleitungs-Filter
Bei Anlagen mit längeren Rohrleitungssystemen und höherem Verschmutzungsgrad wird ein saugseiti-
ger Filter empfohlen. Der Filter sollte bei Verschmutzung, abhängig vom Verschmutzungsgrad, erneuert
werden (reduzierter Druckabfall).
14 | AQ452526009526de-000201
Serviceanschluss
geschlossen
Spindel
Serviceanschluss
geöffnet
Spindel
- 1 Umdrehung nach rechts drehen.
Anschluss
gesperrt
Anschluss
offen
© Danfoss | Climate Solutions | 2023.07
Rohranschluss
Verdichter
Abb. 12
Rohranschluss
Abb. 13
Verdichter
