4 | Montage Verdichter
4.8 Funktionsweise der absperrbaren Serviceanschlüsse
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen
D
GB
F
E
Öffnen des Serviceanschlusses
I
Spindel:
1 /
2
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14 - 16 Nm
anziehen. Diese dient im Betrieb als zweites Dichtelement.
4.9 Saugleitungs-Filter
Bei Anlagen mit längeren Rohrleitungssystemen und höherem Verschmutzungsgrad wird ein saugseiti-
ger Filter empfohlen. Der Filter sollte bei Verschmutzung, abhängig vom Verschmutzungsgrad, erneuert
werden (reduzierter Druckabfall).
20 | AQ452749261716de-000201

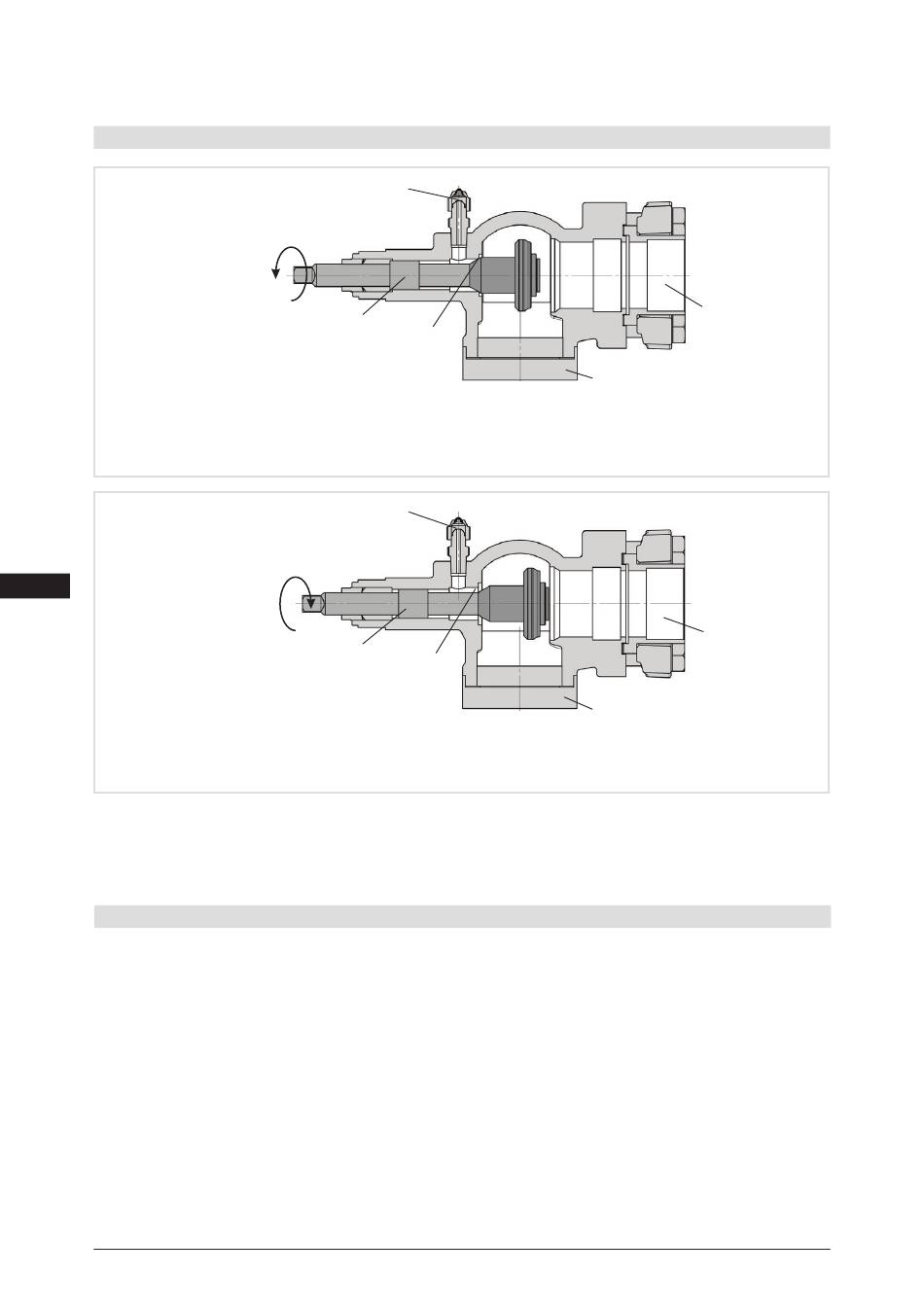

Serviceanschluss
