5 | Elektrischer Anschluss
5
Elektrischer Anschluss
GEFAHR
ACHTUNG
INFO
5.1 Hinweise für Schalt- und Schutzeinrichtungen
Führen Sie alle Schutzeinrichtungen, Schalt- und Überwachungsgeräte gemäß den örtlichen
Sicherheitsbestimmungen und gängigen Vorschriften (z.B. VDE) sowie den Herstellerangaben aus.
Motorschutzschalter sind erforderlich! Legen Sie bei der Dimensionierung der Motorschütze,
Zuleitungen, Sicherungen und Motorschutzschaltern den maximalen Betriebsstrom zugrunde (siehe
Typschild). Für den Motorschutz eine stromabhängige, zeitverzögerte Überlastschutzeinrichtung für
die Überwachung aller drei Phasen verwenden. Die Überlastschutzeinrichtung so einstellen, dass sie
beim 1,2-fachen max. Betriebsstrom innerhalb 2 Stunden ansprechen muss.
Bei Verdichtern mit LSPM Motor wird eine schneller ansprechende Überlastschutzeinrichtung
empfohlen.

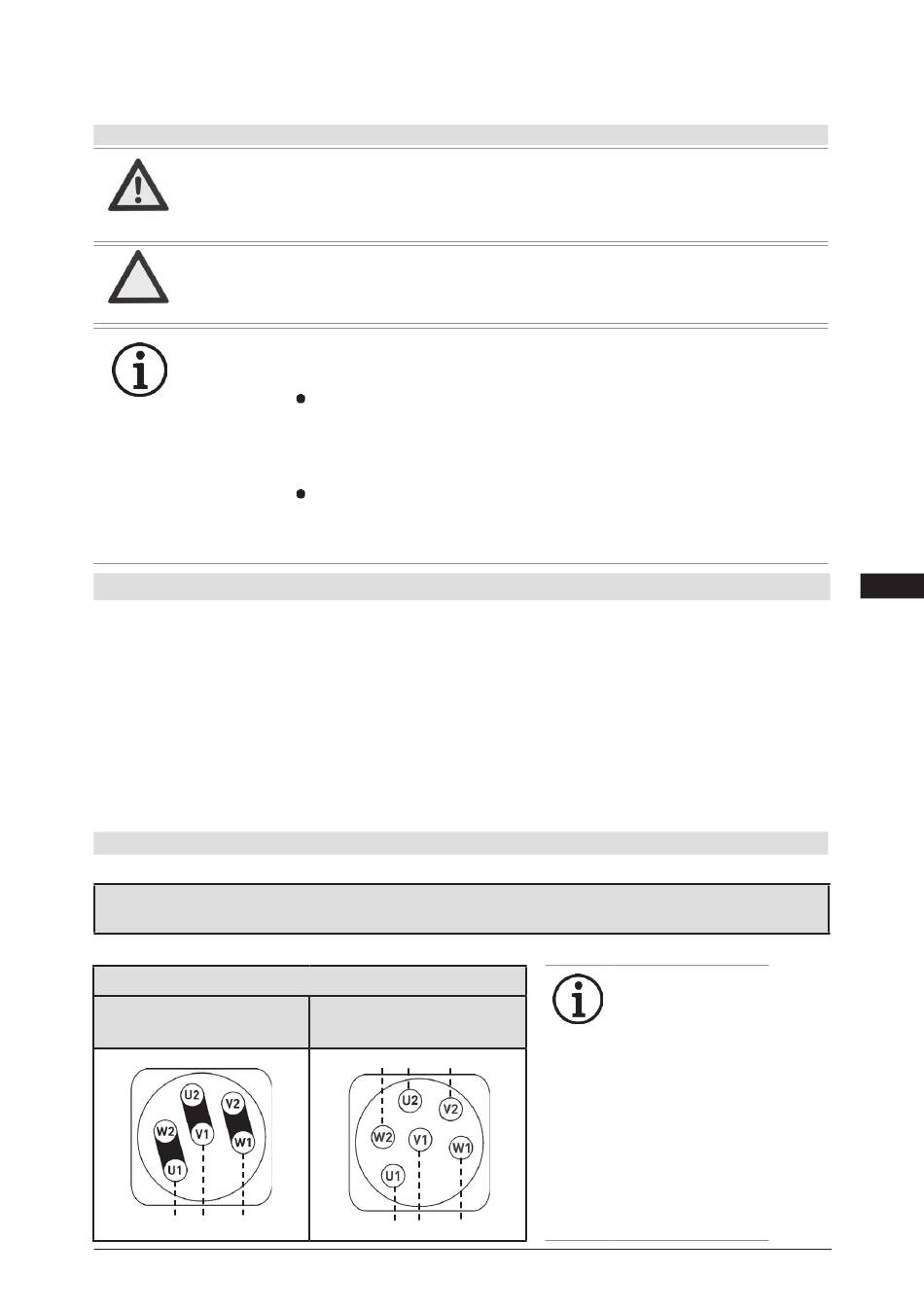

5.2 Anschluss des Antriebsmotors
Der Verdichter ist mit einem Motor für Stern-Dreieck-Schaltung ausgeführt.
Bezeichnung auf dem Typschild:
Stern-Dreieck-Anlauf ist nur bei Spannungsversorgung mit 230 V möglich. Beispiel:
Direktstart
L1 L2
L3
© Danfoss | Climate Solutions | 2023.07
Stromschlaggefahr! Hochspannung!
Führen Sie Arbeiten nur bei spannungslosem Zustand der elekt-
rischen Anlage aus!
Beim Anbau von Zubehörteilen mit elektrischer Leitung, muss für
die Leitungsverlegung ein Mindestbiegeradius von 3 x Kabeldurch-
messer eingehalten werden.
Schließen Sie den Verdichtermotor gemäß Schaltplan (s. Innenseite
Klemmenkasten) an.
Verwenden Sie für Kabeldurchführungen am Klemmenkasten
passende Kabelverschraubungen in richtiger Schutzartausführung
(siehe Typschild). Setzen Sie Zugentlastungen ein und vermeiden Sie
Scheuerstellen an Kabeln.
Vergleichen Sie Spannungs- und Frequenzangaben mit den Daten
des Stromnetzes.
Schließen Sie den Motor nur bei Übereinstimmung an.
∆ / Y
230 V ∆
Stern-Dreieck Start
(nicht bei LSPM Motoren)
L1 L2
L3
L1 L2
L3
Die gezeigten An-
schlussbeispiele
beziehen sich auf
die
Standardver-
INFO
sion. Bei Sonder-
spannungen gelten
die
im
Klemm-
kasten angebrach-
ten Anweisungen.
Bei LSPM-Motoren
ist nur Direktstart
möglich.
AQ452526009526de-000201|15
D
GB
F
