Raccordement électrique
5 Raccordement électrique
Pour traiter les signaux de mesure, il est possible de raccorder :
S des amplificateurs à fréquence porteuse,
S des amplificateurs à courant continu,
convenant aux systèmes de mesure à jauges d'extensométrie.
5.1

Raccordement en technique six fils

2
3
4

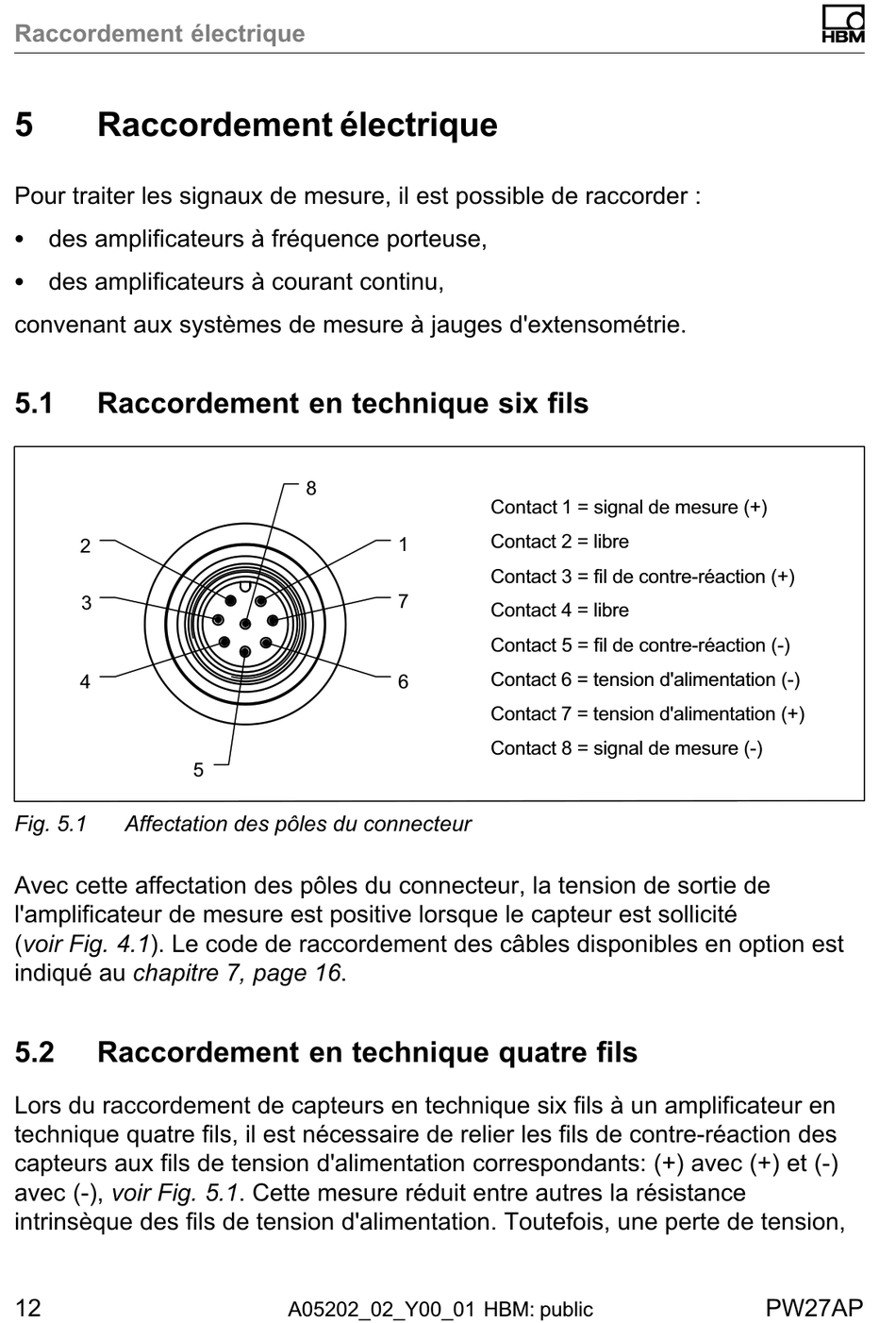

Fig. 5.1 Affectation des pôles du connecteur
Avec cette affectation des pôles du connecteur, la tension de sortie de
l'amplificateur de mesure est positive lorsque le capteur est sollicité
(voir Fig. 4.1). Le code de raccordement des câbles disponibles en option est
indiqué au chapitre 7, page 16.
5.2

Raccordement en technique quatre fils

Lors du raccordement de capteurs en technique six fils à un amplificateur en
technique quatre fils, il est nécessaire de relier les fils de contre‐réaction des
capteurs aux fils de tension d'alimentation correspondants: (+) avec (+) et (-)
avec (-), voir Fig. 5.1. Cette mesure réduit entre autres la résistance
intrinsèque des fils de tension d'alimentation. Toutefois, une perte de tension,
12
8
5
A05202_02_Y00_01 HBM: public
Contact 1 = signal de mesure (+)
Contact 2 = libre
1
Contact 3 = fil de contre‐réaction (+)
7
Contact 4 = libre
Contact 5 = fil de contre‐réaction (-)
Contact 6 = tension d'alimentation (-)
6
Contact 7 = tension d'alimentation (+)
Contact 8 = signal de mesure (-)
PW27AP
