Montage

Fixez les pesons au niveau des orifices de montage et appliquez la charge à
l'autre extrémité. Les capteurs de pesage sont livrés avec 2 garnitures d'étanc­
héité pour rendre les faces de clivages étanches aux impuretés micro­
biologiques. Le tableau ci‐dessous indique les vis et couples de serrage à
utiliser :
Version Filetage
Standard M6
Inox M6
1)
Valeur recommandée pour la classe de dureté indiquée. Pour le dimensionnement des vis,
respecter les informations correspondantes fournies par le fabricant des vis
Application de charge /
milieu de la plateforme
Pour le montage, utiliser des vis hexagonales M6 étanches, faciles à
nettoyer et certifiées EHEDG. Pour rendre les vis étanches, il est
possible d'utiliser des rondelles d'étanchéité Hygienic USIT 70 EPDM 291
pour M6 de Freudenberg (accessoire HBM n° E-9278.0013)
* Selon les lignes directrices de conception EHEDG, il est conseillé de
respecter un écart minimum de 6 mm pour faciliter le nettoyage.

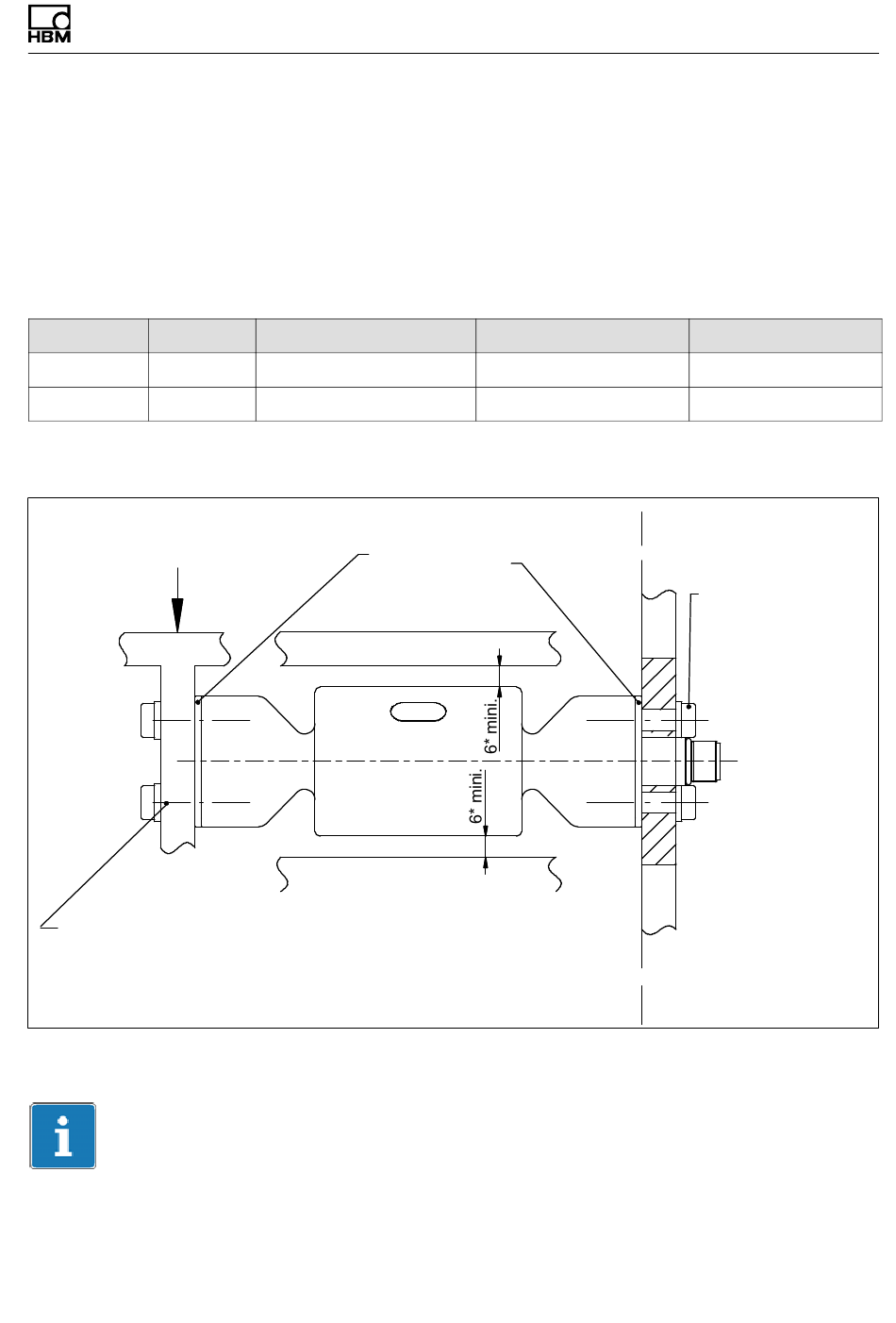

Fig. 4.1 Montage selon les critères de conception hygiénique
Important
La charge ne doit pas être appliquée du côté du raccordement du câble afin
d'éviter tout shunt de force dû au câble.
PW27AP
Longueur de filet maxi.
14 mm
14 mm
Zone en contact avec le produit
2 garnitures
d'étanchéité
(comprises dans la
livraison)
A05202_02_Y00_01 HBM: public
Montage mécanique
Classe de dureté mini.
8.8
A2-70 ou A4-70
Couple de serrage
10 N⋅m
10 N⋅m
Zone sans contact avec
le produit
Montage : 2x M6
1)
