Elektrischer Anschluss
5
Elektrischer Anschluss
Zur Messsignalverarbeitung können angeschlossen werden:
S Trägerfrequenz‐Messverstärker
S Gleichspannungs‐Messverstärker
die für DMS‐Messsysteme ausgelegt sind.
5.1
Anschluss in Sechsleiter‐Technik
2
3
4
5

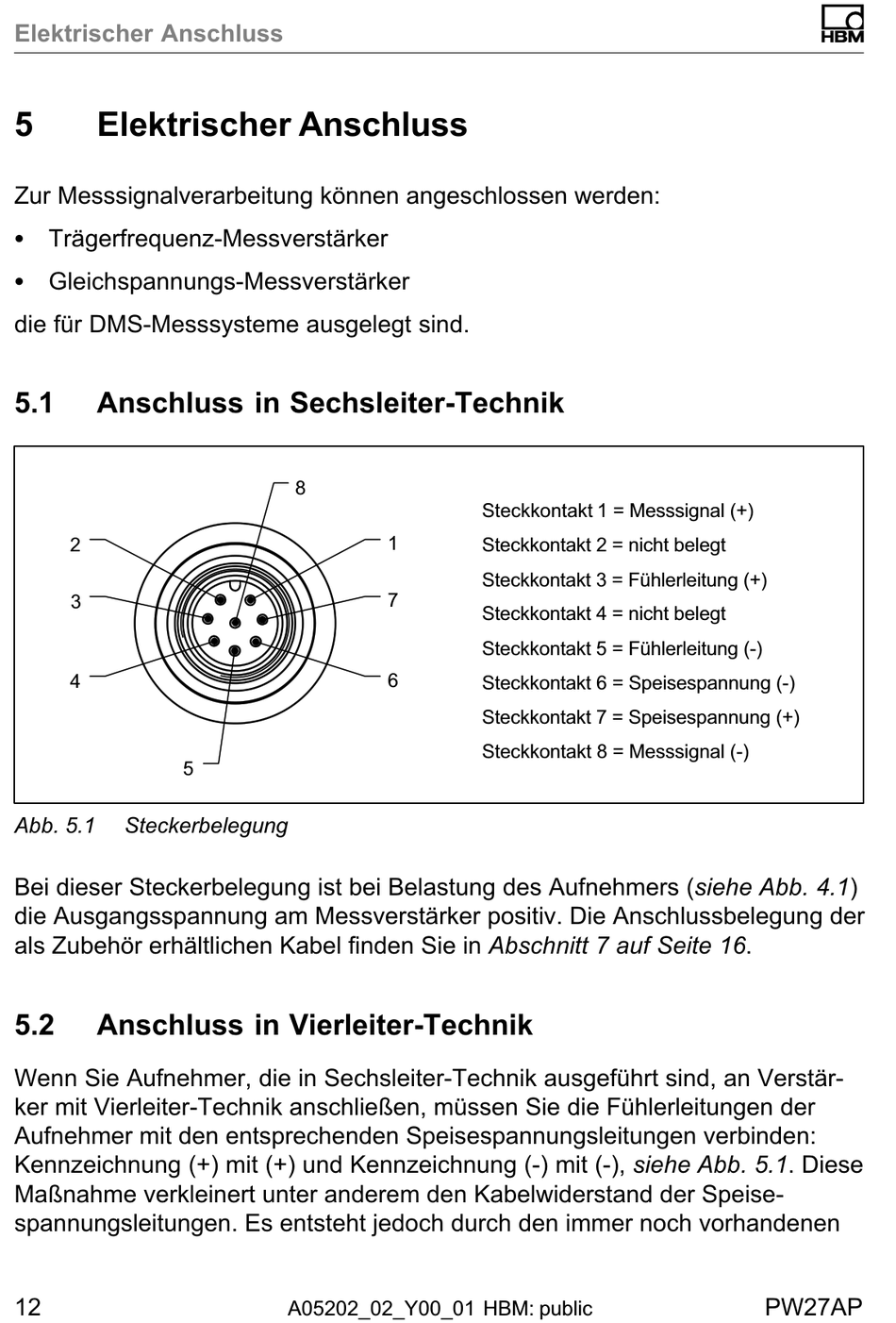

Abb. 5.1
Steckerbelegung
Bei dieser Steckerbelegung ist bei Belastung des Aufnehmers (siehe Abb. 4.1)
die Ausgangsspannung am Messverstärker positiv. Die Anschlussbelegung der
als Zubehör erhältlichen Kabel finden Sie in Abschnitt 7 auf Seite 16.
5.2
Anschluss in Vierleiter‐Technik
Wenn Sie Aufnehmer, die in Sechsleiter‐Technik ausgeführt sind, an Verstär
ker mit Vierleiter‐Technik anschließen, müssen Sie die Fühlerleitungen der
Aufnehmer mit den entsprechenden Speisespannungsleitungen verbinden:
Kennzeichnung (+) mit (+) und Kennzeichnung (-) mit (-), siehe Abb. 5.1. Diese
Maßnahme verkleinert unter anderem den Kabelwiderstand der Speise
spannungsleitungen. Es entsteht jedoch durch den immer noch vorhandenen
12
8
1
7
6
A05202_02_Y00_01 HBM: public
Steckkontakt 1 = Messsignal (+)
Steckkontakt 2 = nicht belegt
Steckkontakt 3 = Fühlerleitung (+)
Steckkontakt 4 = nicht belegt
Steckkontakt 5 = Fühlerleitung (-)
Steckkontakt 6 = Speisespannung (-)
Steckkontakt 7 = Speisespannung (+)
Steckkontakt 8 = Messsignal (-)
PW27AP
