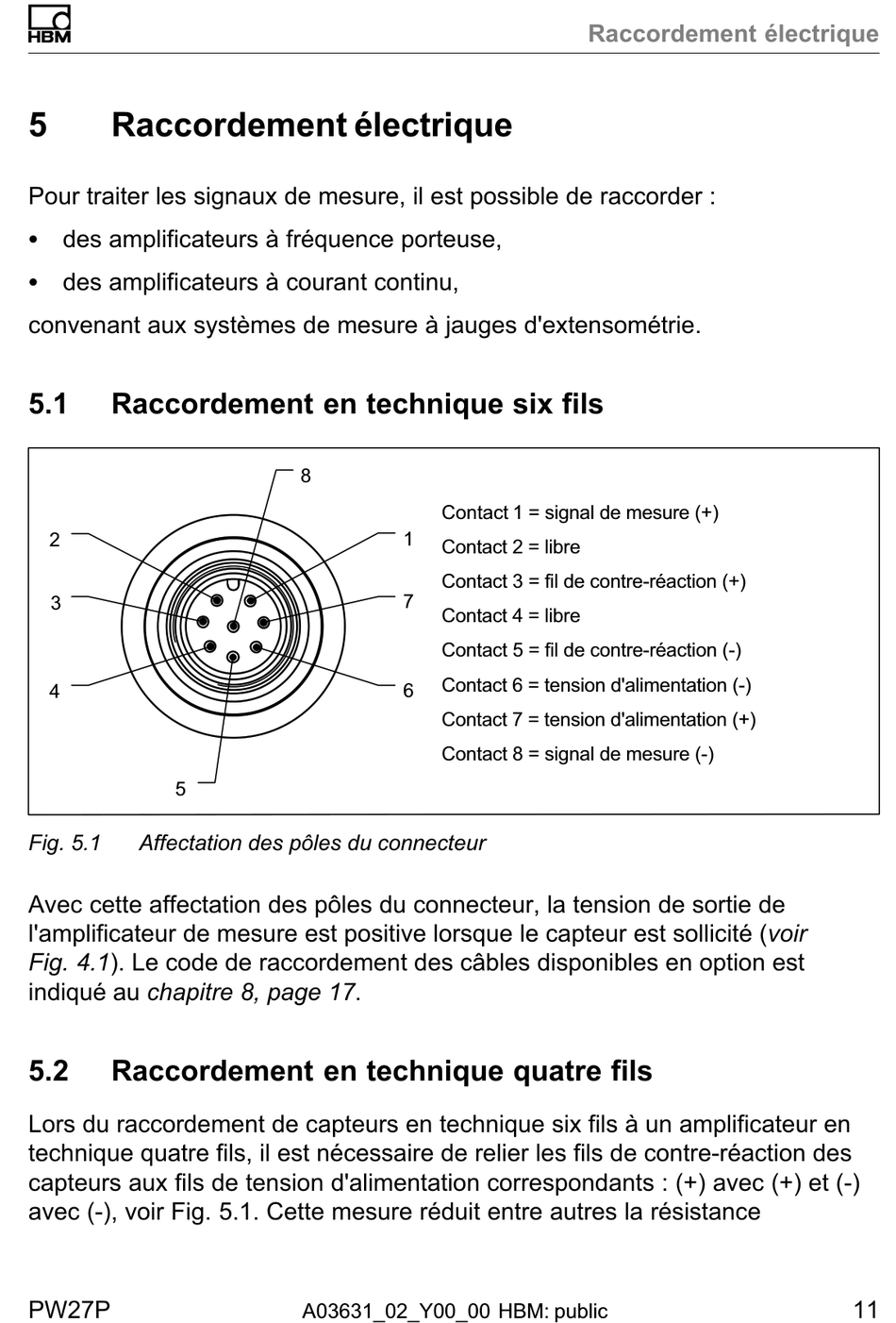

5 Raccordement électrique
Pour traiter les signaux de mesure, il est possible de raccorder :
S des amplificateurs à fréquence porteuse,
S des amplificateurs à courant continu,
convenant aux systèmes de mesure à jauges d'extensométrie.
5.1

Raccordement en technique six fils

2
3
4
5
Fig. 5.1 Affectation des pôles du connecteur
Avec cette affectation des pôles du connecteur, la tension de sortie de
l'amplificateur de mesure est positive lorsque le capteur est sollicité (voir
Fig. 4.1). Le code de raccordement des câbles disponibles en option est
indiqué au chapitre 8, page 17.
5.2

Raccordement en technique quatre fils

Lors du raccordement de capteurs en technique six fils à un amplificateur en
technique quatre fils, il est nécessaire de relier les fils de contre‐réaction des
capteurs aux fils de tension d'alimentation correspondants : (+) avec (+) et (-)
avec (-), voir Fig. 5.1. Cette mesure réduit entre autres la résistance
PW27P
8
Contact 1 = signal de mesure (+)
1
Contact 2 = libre
Contact 3 = fil de contre‐réaction (+)
7
Contact 4 = libre
Contact 5 = fil de contre‐réaction (-)
Contact 6 = tension d'alimentation (-)
6
Contact 7 = tension d'alimentation (+)
Contact 8 = signal de mesure (-)
A03631_02_Y00_00 HBM: public
Raccordement électrique
11
