16
3 Nach der Montage
Befestigung Statikkonsole am Betonsturz
Die Befestigung des Fensters an der Statikkonsole sowie deren Fixierung am
Bau werk sorgen für eine kraftvolle Brücke zwischen oberem Blendrahmen und
Öffnungssturz. Hierbei einen maximalen Abstand von < 60 mm zwischen Konso-
le und Sturz beachten.
Zur Befestigung am Betonsturz Schrauben Würth W-BS (siehe Tabelle unten)
oder vergleichbar verwenden. Diese mit einem Drehmoment von 55 Nm anzie-
hen, um ein Abscheren oder zu loses Anziehen zu vermeiden.
Der Einsatz von Schrauben Würth W-BS dämpft den Anprall zuschlagender
Fenster und reduziert die Verformung durch Windlast auf ein Minimum.
Empfohlene Befestigungsmittel zur bauseitigen Befestigung
Montagefuge
bis 20 mm
bis 40 mm
bis 60 mm
2.8

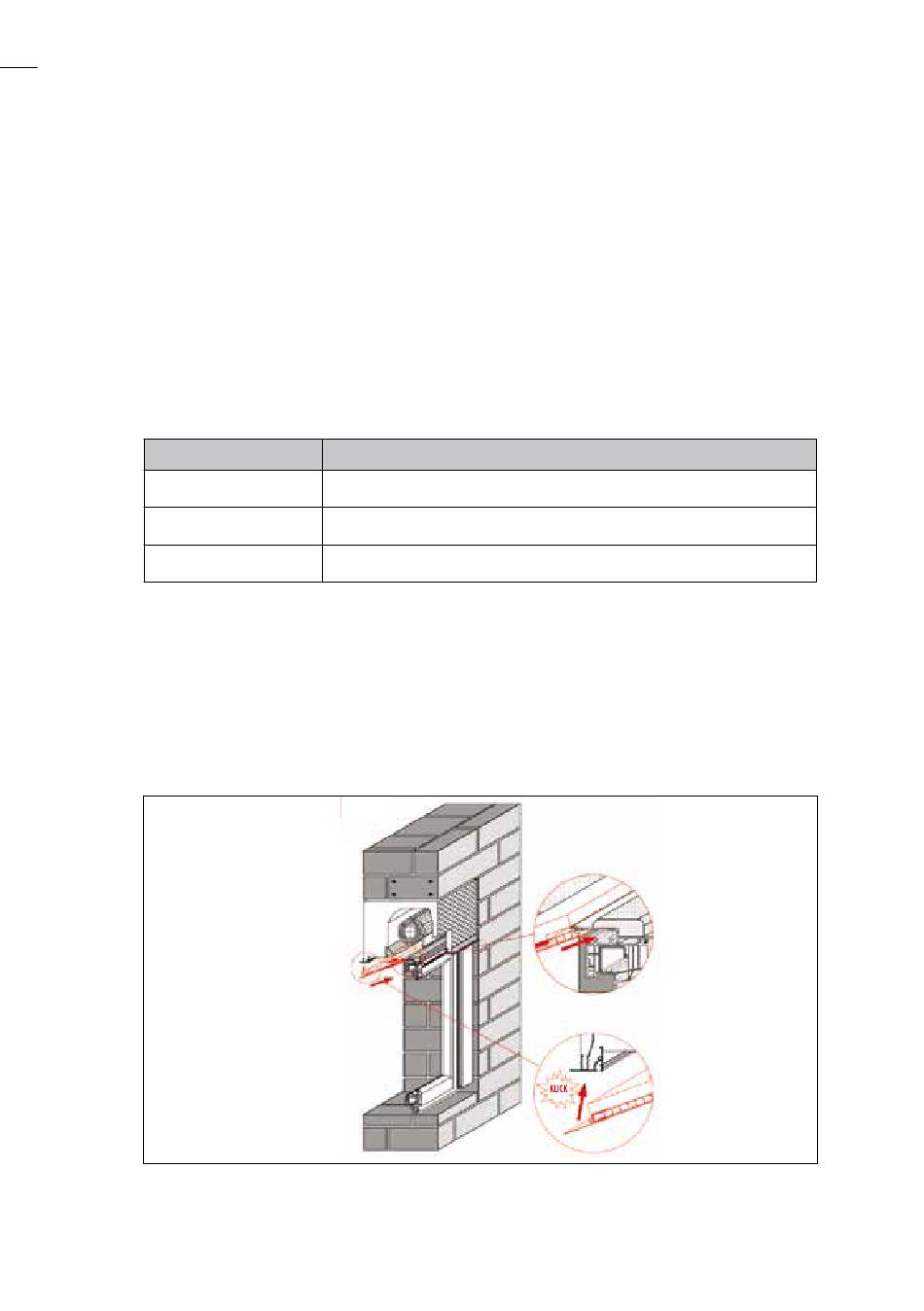

Montage Revisionsdeckel
Combo XT IR
Kastendeckel in das vorhandene Anschlussprofil einsetzen.
Abb. 20: Kastendeckel Combo XT IR
Konsolenbefestigungsschraube
W-BS 10 x 100/45 Würth ArtNr. 5929 121 045
W-BS 10 x 120/65 Würth ArtNr. 5929 121 065
W-BS 10 x 140/85 Würth ArtNr. 5929 121 085
