Примечание.
Клапаны на 24 В перем. тока питаются и
управляются только с использованием
набора для установки реле с
трансформатором (номер артикула:
153548).
Этот порядок установки описывает подключение кла-
панов на 230 В~ с использованием набора для уста-
новки реле без трансформатора (номер артикула:
153549).
Установка и подключение
1. Установите клапаны (U/V).
2. Подключите провода контрольного сигнала (24 В,
DO), выходящие из коробки реле (RL), к любому
свободному цифровому выходу на плате подклю-
чения (CB).
3. Подключите провода питания (N) от клапанов к
клеммной колодке. Подключите провода контроль-
ного сигнала (Y, линия) от клапанов к релейным
разъемам (11, 21). См. иллюстрацию.
При использовании клапана с приводом непружин-
ного возврата, к клеммной колодке необходимо
подсоединить дополнительный кабель питания, по-
скольку такому клапану требуется постоянный ис-
точника питания.
4. Подключите кабели питания (L, N), выходящие из
коробки реле к источнику питания на 230 В~.
Настройка
1. Перейти в меню Сервис
2. Ввести пароль (1111 по умолчанию)
3. Настройте контрольный сигнал к реле. Перейдите в меню Выход. Выберите вкладку ЦИФРОВОЙ. Выберите
цифровой выход, к которому подключено реле. Убедитесь, что он подключен к DO3 на плате подключения,
затем выберите ЦИФРОВОЙ ВЫХОД 3 и тип сигнала как Клапан наружного/вытяжного воздуха из списка ти-
пов выхода.
7.5.2 Кухонные вытяжки для серий SAVE /B
В сериях SAVE /B имеется выделенный 5-й канал для вытяжки воздуха через кухонный зонт. Этот канал обхо-
дит теплообменник, воздух из кухни удаляется непосредственно наружу.
| v01_1.8.0
Принадлежности |

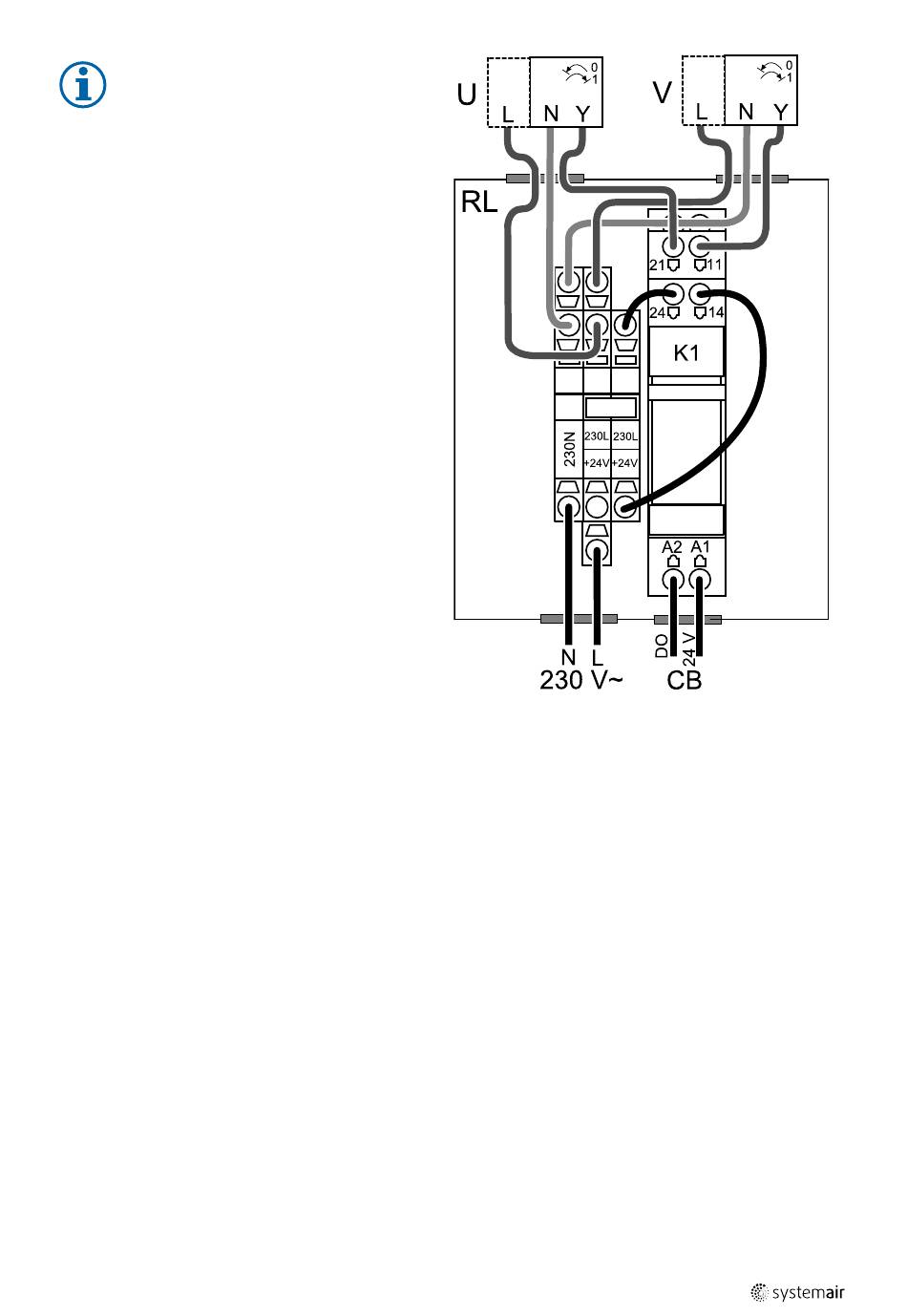

Рис. 35 Подключение клапана
