SK
6. Keďže potrubný snímač teploty nahrádza interný snímač teploty privádzaného vzduchu, nevyžaduje žiadnu
konfiguráciu.
Poznámka:
Potrubný snímač teploty môže byť pripojený k analógovým vstupom 6-7 v pripojovacej krabici a potom
konfigurovaný ako snímač teploty privádzaného vzduchu. Avšak interný snímač teploty privádzaného
vzduchu musí byť najprv vypnutý v ovládacom paneli.
7. Vodný ohrievač a jeho komponenty sú teraz nakonfigurované.
7.3.3 Vodný chladič
Vodný chladič je určený na montáž do potrubia za účelom ochladenia vzdu-
chu privádzaného do vetraných priestorov.
• WC — vodný ohrievač
• SAT — snímač teploty privádzaného vzduchu
• S — servopohon ventilu
• 1 — Vonkajší vzduch
• 2 — Privádzaný vzduch
• 3 — Odvádzaný vzduch
• 4 — Vyfukovaný vzduch
Komponent/výrobok — Katalógové číslo:
• CWK 125-3-2,5 Vodný chladič do potrubia — 30021
• RVAZ4 24A servopohon 0-10V (S) — 9862
• ZTV 15-0,4 2-cestný ventil — 9829
• ZTV 15-0,6 2-cestný ventil — 6571
• ZTR 15-0,4 3-cestný ventil — 9670
• ZTR 15-0,6 3-cestný ventil — 6573
• Potrubný snímač -30-70C (SAT) — 211524
Inštalácia a pripojenie
1. Inštalujte vodný chladič do potrubia. Pripojte rúrky, 2/
3–cestný ventil a servopohon.
Dôležité
NEpoužívajte napájací výstup 24V DC na
doske pre servopohon ventilu.
2. Pripojte servopohon (S) na ktorýkoľvek voľný analógový výstup.
3. Interný snímač teploty privádzaného vzduchu (SAT, predvolené pripojenie AI2 na hlavnej doske) musí byť nahradený
potrubným snímačom teploty vzduchu, ktorý je možné získať ako príslušenstvo. Potrubný snímač teploty sa musí na-
inštalovať do potrubia za vodný chladič. Potrubný snímač teploty pripojte k analógovému vstupu 2 (AI2), čím sa na-
hradí interný snímač teploty privádzaného vzduchu.
Poznámka:
Potrubný snímač teploty môže byť pripojený k analógovým vstupom 6-7 v pripojovacej krabici a potom
konfigurovaný ako snímač teploty privádzaného vzduchu. Avšak interný snímač teploty privádzaného
vzduchu musí byť najprv vypnutý v ovládacom paneli.
Konfigurácia
1. Prejdite do menuServis
2. Zadajte heslo (štandardne 1111)
| v01_1.8.0

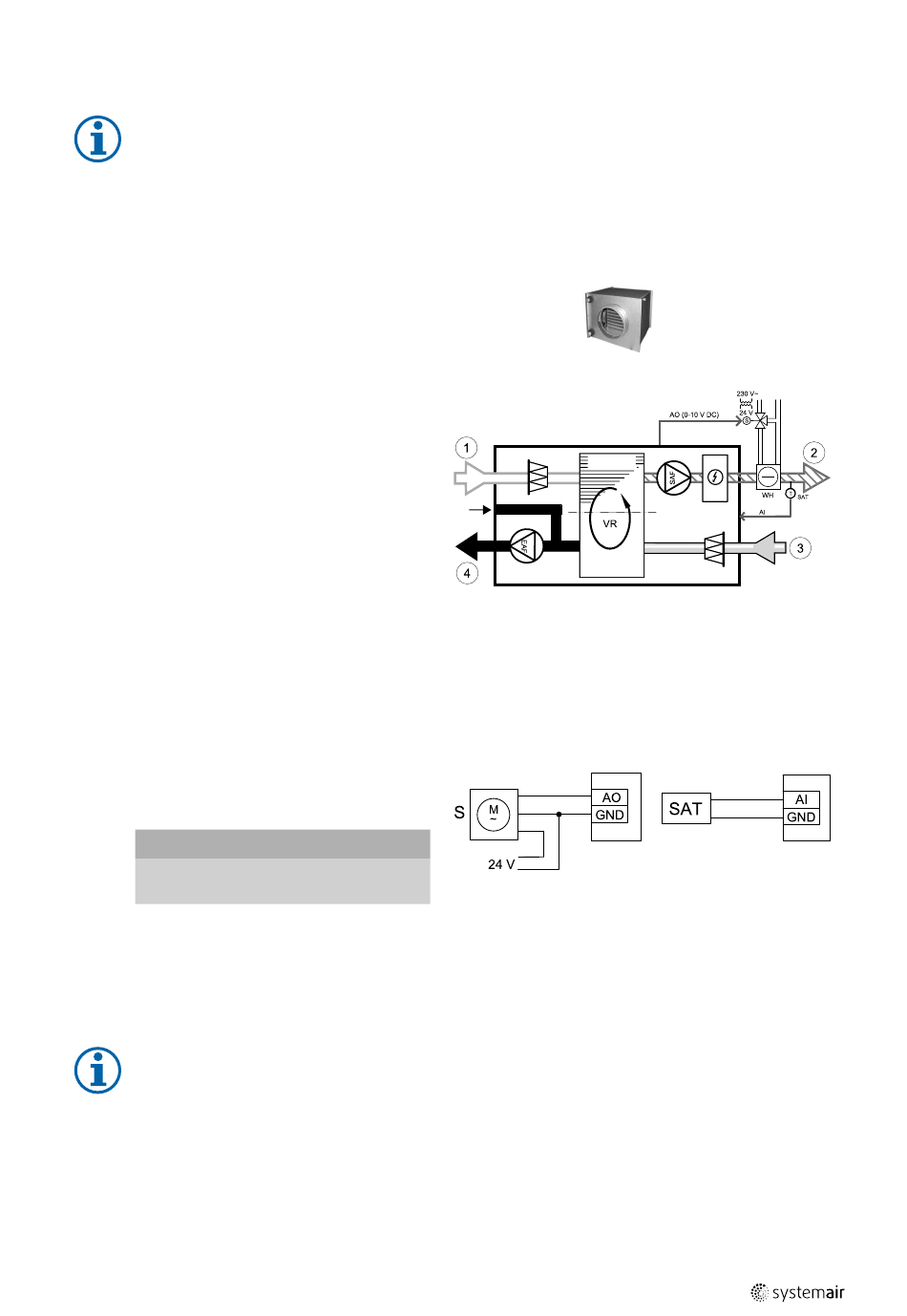

Obr. 49 Pripojenie potrubného chladiča
473
