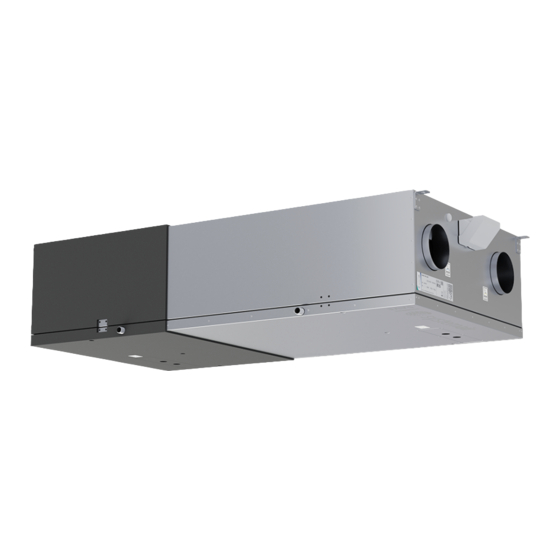

- Seite 1 SAVE VSC 200/300 Bedienungsanleitung Aus dem Englischen übersetztes Dokument | 3335522 · v1.1...
- Seite 2 © Copyright Systemair UAB Alle Rechte vorbehalten E&OE Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 3335522 | v1.1...
- Seite 3 Inhaltsverzeichnis Übersicht............1 4.4.2 Auswahl eines unterschiedlichen Allgemeine Beschreibung......1 Filtersatzes ......12 Gewährleistung ........1 Reinigen des Wärmeübertragers....13 Typenschild...........1 Reinigen von Ventilatoren ...... 13 Warnhinweise ..........1 Wartung des Kanalsystems..... 14 Betrieb............2 4.7.1 Reinigen der Abluftventile und SAVE LIGHT Bedieneinheit ......2 Luftauslässe......14 3.1.1 Anzeigen........2 4.7.2...
- Seite 5 Für die Beschreibung der erweiterten Einstellungen und die Installation von Zubehör siehe Service und Zubehör Installationshandbuch. Alle Dokumente finden Sie in unserem Online-Katalog unter www.systemair.com. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß den Angaben in den Datenblättern verwendet werden. Weitere Voraussetzungen sind ein abgeschlossener, lückenloser Wartungsplan und ein Inbetriebnahmeprotokoll.
- Seite 6 | Betrieb Warnung • Dieses Produkt darf nicht von Kindern oder Personen mit verminderten körperlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen genutzt werden, wenn von der für ihre Sicherheit verantwortlichen Person keine Anweisungen in Bezug auf die Nutzung gegeben wurde oder wenn der Betrieb von dieser Person nicht überwacht wird.
- Seite 7 Betrieb | Niedrig Stoßlüftung Auto - blinkt Normal Hoch (Minimum) langsam (Maximum) Der Lüfter kann Ventilatordreh- Ventilatordreh- Ventilatordreh- Stellt die Automatische in den Modus zahl – 25 % zahl – 45 % zahl – 70 % Geschwindigkeit Luftstromrege- Aus gestellt der Zu- und lung.
- Seite 8 | Betrieb Anzeige Adresswert Die LED für niedrigen Luftstrom leuchtet. Die LEDs für normalen Luftstrom leuchten. Die LEDs für hohen Luftstrom leuchten. Die LEDs für den Aktualisierungsmodus leuchten. Alle LEDs sind leuchten. SAVE TOUCH Bedieneinheit/ SAVE CONNECT Die Einstellungen werden durch Berühren der Symbole oder Optionen vorgenommen. Der Touchscreen ist empfindlich und es ist nicht nötig, zu hart zu drücken.
- Seite 9 Betrieb | 3.2.2 Übersicht Startbildschirm 1. Menü 2. Aktiver Betriebsmodus 3. Temperatureinstellungen 4. Luftvolumenstromeinstel- lungen 5. Alarme und Warnmeldungen 6. Statuszeile 7. Außenlufttemperatur A. Rückkehr zum Startbildschirm E. Einstellungen Filterwechsel B. Informationen zum Lüftungsgerät (nur lesbar) F. Allgemeine Systemeinstellungen C. Aktive Alarme und Alarmprotokoll G.
- Seite 10 Der obere Kreis auf dem Startbildschirm zeigt einen aktuell aktiven Benutzermodus an. Tippen Sie auf das Symbol, um den Modus zu ändern. Die Dauer muss für temporäre Anwenderfunktionen eingestellt werden. SAVE VSC 200/300 kehrt nach Ablauf der ein- gestellten Zeit in den vorherigen Arbeitsmodus zurück.
- Seite 11 Betrieb | Text Symbol Beschreibung Automatische Luftstromregelung. Der AUTO-Modus steht zur Auswahl, wenn die oder externe Bedarfssteuerung, Wochenprogramm Lüftersteuerungsfunktionen konfiguriert sind. Andernfalls ist das AUTO-Modus- Symbol im aktiven Benutzermodi-Menü nicht sichtbar. Der AUTO-Modus aktiviert Auto oder externe Bedarfssteuerung, Wochenprogramm Lüftersteuerung. Die Bedarf ist verfügbar, um als Luftströmungseinstellung im Wochenprogramm zu wählen.
- Seite 12 | Betrieb Verwenden Sie die Pfeile nach oben und unten, um einen Wert zu erhöhen oder zu verringern. Die Standardeinstellung ist 18 °C. ECO-Modus ist eine Stromsparfunktion, die den Betrieb der Heizung teilweise einschränkt und nur aktiviert werden kann, wenn eine Heizung installiert ist. 3.2.7 Ändern des Luftstroms Tippen Sie auf das Ventilatorsymbol auf dem Startbildschirm.
- Seite 13 Betrieb | Tippen Sie auf das Symbol in der unteren linken Ecke des Bildschirms, um einen neuen Zeitplan hinzuzufügen, oder drücken Sie die Bearbeiten-Taste, um den bereits hinzugefügten Zeitplan zu ändern. Berühren Sie den Schieberegler rechts, um den geplanten Zeitraum zu aktivieren. Stellen Sie die Zeit ein.
- Seite 14 1. Es empfiehlt sich, dies alle 5 Jahre normalerweise von autorisierten Unternehmen, die darauf spezialisiert sind, durchführen zu lassen. • Verwenden Sie nur Originalersatzteile von Systemair! • Scannen Sie den Code auf dem Typenschild, um nach einer Ersatzteilliste zu suchen.
- Seite 15 Wartung | Hinweis! Nach den Wartungsarbeiten die Schrauben wieder anziehen! Reinigen der Luftkammern Gefahr • Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! In den Luftkammern des Produkts sammeln sich Staub und Schmutz an. Das Produkt muss regelmäßig gereinigt werden.
- Seite 16 | Wartung Wenn die Filter gewechselt werden müssen, wird auf der Anzeige der Bedieneinheit ein Alarm angezeigt. In diesem Fall bitte Folgendes tun: 1. Stoppen Sie das Gerät, indem Sie die Stromversorgung trennen. 2. Entfernen Sie die Filterabdeckungsbleche. 3. Ziehen Sie die Filter zu sich heran. Hierzu kann ein ge- wisser Kraftaufwand erforderlich sein.
- Seite 17 Wartung | Reinigen des Wärmeübertragers Gefahr • Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! Warnung • Verletzungsgefahr! Der Wärmetauscher ist schwer. Es besteht das Risiko, dass der Wärmetauscher aus dem Gerät fällt. •...
- Seite 18 | Fehlersuche Die Motorlager sind lebensdauergeschmiert und wartungsfrei. Auch wenn die vorgeschriebenen Wartungsarbeiten wie z. B. das Auswechseln der Filter durchgeführt werden, können sich dennoch Staub und Fett langsam in den Ven- tilatoren ansammeln. Dadurch wird die Leistung gemindert. 1. Entfernen Sie die Schraubknöpfe, die die Ventilatoren an ihrem Platz halten.
- Seite 19 Elektrische Daten | 2. Überprüfen Sie, ob alle Sicherungen und Schnellkupplungen angeschlossen sind (Netzteil und Schnellkupplungen für Zuluft- und Abluftventilatoren). 3. Wochenplan überprüfen. Die Ventilatoren können im Menü Luftstromeinstellungen planen auf AUS eingestellt werden. Reduzierter Luftstrom 1. Überprüfen Sie die Bedieneinheit auf Alarme. Einige Alarme können den Luftstrom auf NIEDRIGreduzieren, wenn sie aktiv sind.
- Seite 20 | Entsorgung und Recycling 170 W 234 W Energieverbrauch, gesamt Sicherung 10 A 10 A Spannung 230V 1~, 50Hz Entsorgung und Recycling Dieses Produkt entspricht der europäischen WEEE-Richtlinie und den Vorschriften der zugehörigen landesweiten Abfallgesetzgebung. Befolgen Sie bei der Entsorgung des Geräts die lokalen Regelungen und Vorschriften.
- Seite 21 3335522 | v1.1...
- Seite 22 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
