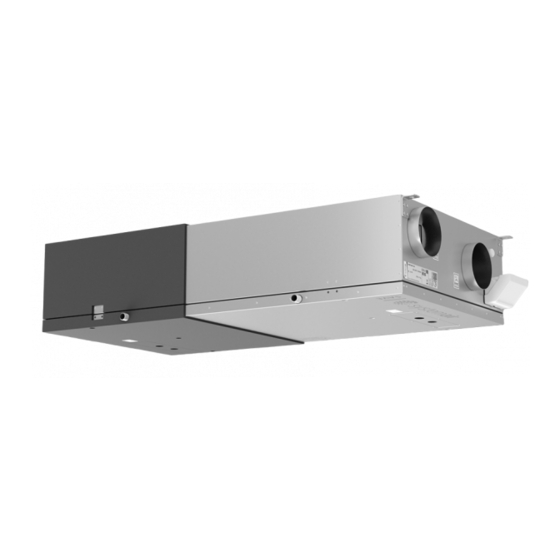

SystemAir SAVE VSC 100 Installationsanleitung

Vorschau ausblenden Andere Handbücher für SAVE VSC 100:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
SAVE VSC 100
DE
Installationsanleitung
Aus dem Englischen übersetztes Dokument | 3335852 · v1.1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SystemAir SAVE VSC 100

Inhaltszusammenfassung für SystemAir SAVE VSC 100

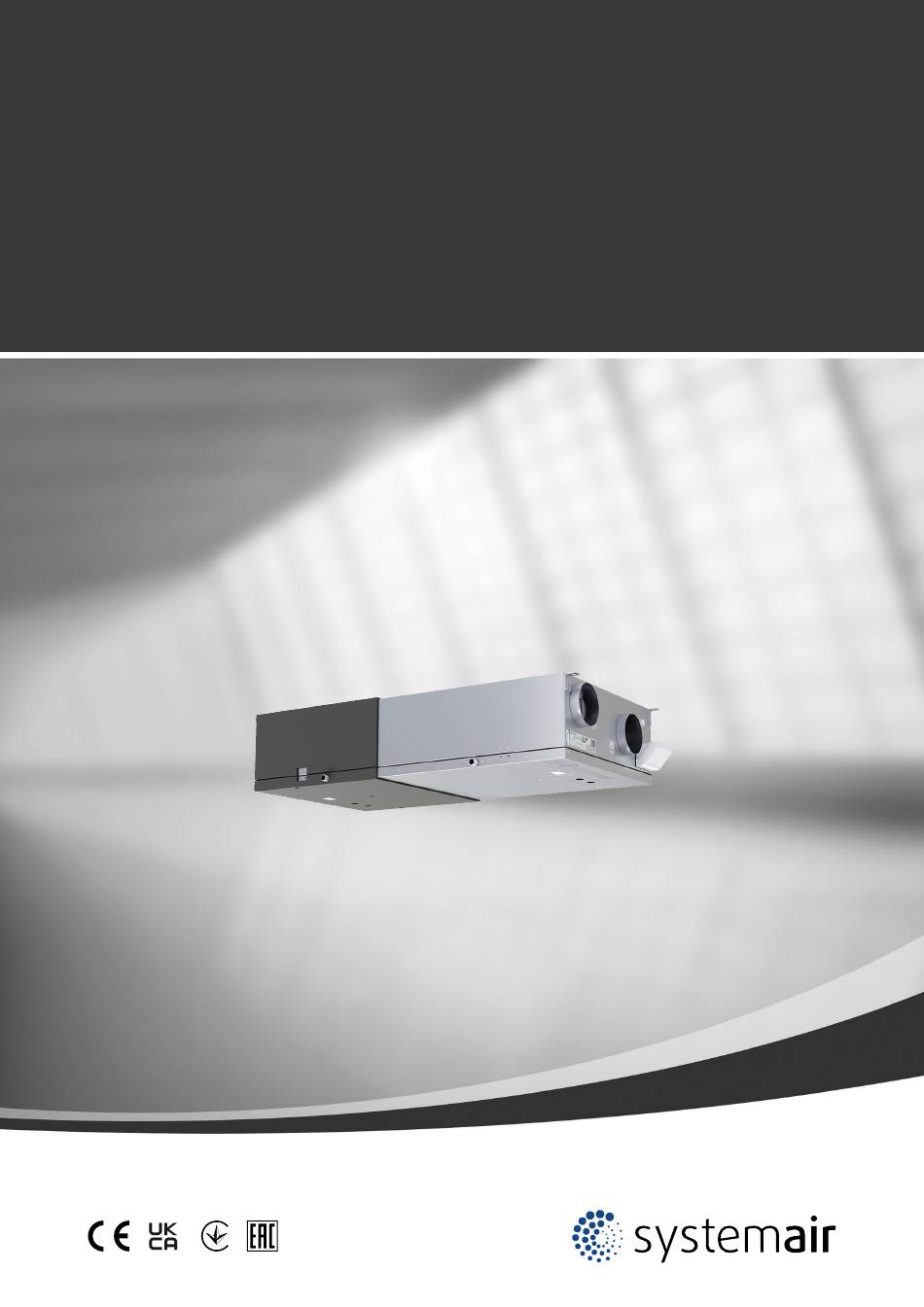

  • Seite 1 SAVE VSC 100 Installationsanleitung Aus dem Englischen übersetztes Dokument | 3335852 · v1.1...
  • Seite 2 Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. Systemair haftet nicht oder ist durch Gewährleistung verpflichtet, wenn diese Anweisungen bei der Installation oder dem Service nicht eingehalten werden.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Übersicht............1 Allgemeine Beschreibung......1 Gewährleistung ........1 Typenschild...........1 Wichtige Sicherheitshinweise......1 Verwendungszweck .......1 Warnungen...........2 Technische Daten ..........2 Abmessungen und Gewicht ......3 Kanalanschlüsse........3 Einbauempfehlung betreffend Kondensation ........3 3.3.1 Kondensation im Inneren des Lüftungsgerätes......3 3.3.2 Kondensation außen am Lüftungsgerät......4 Lieferung, Transport, Lagerung......4 Transport und Lagerung......4 Lieferung/Entladung .......4 Installationsvoraussetzungen ......5 Standort und Platzbedarf......5...

  • Seite 5: Übersicht

    Für die Beschreibung der erweiterten Einstellungen und die Installation von Zubehör siehe Service und Zubehör Installationshandbuch. Alle Dokumente finden Sie in unserem Online-Katalog unter www.systemair.com. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß den Angaben in den Datenblättern verwendet werden. Weitere Voraussetzungen sind ein abgeschlossener, lückenloser Wartungsplan und ein Inbetriebnahmeprotokoll.

  • Seite 6: Warnungen

    | Technische Daten • Sorgen Sie dafür, dass alle Warnschilder auf der Einheit vollständig und lesbar sind. • Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder ohne Erfahrung und Vorkenntnisse bestimmt, es sei denn, diese Personen wurden von ei- ner für ihre Sicherheit verantwortlichen Person in den Gebrauch des Geräts unterwiesen.

  • Seite 7: Abmessungen Und Gewicht

    Technische Daten | Abmessungen und Gewicht Bild 2 Abmessungen Das Gewicht des Geräts ist 50 kg. Kanalanschlüsse Symbol Beschreibung Symbol Beschreibung Zuluft Außenluft Fortluft Abluft Einbauempfehlung betreffend Kondensation 3.3.1 Kondensation im Inneren des Lüftungsgerätes Das Gerät sollte im Dauerbetrieb laufen. Wenn das Gerät vom Benutzer manuell oder aufgrund der Einstellungen im Wochenprogramm gestoppt werden soll, empfehlen wir luftdichte Absperrklappen in der Ab- und Zuluft zu installieren.

  • Seite 8: Kondensation Außen Am Lüftungsgerät

    Lieferung, Transport, Lagerung Transport und Lagerung Das SAVE VSC 100 sollte so gelagert und transportiert werden, dass es vor materiellen Schäden geschützt wird. Abdek- kungen sollten benutzt werden, um zu verhindern, dass Staub, Regen und Schnee eindringen und das Gerät und seine Bestandteile schädigen können.

  • Seite 9: Installationsvoraussetzungen

    Dacheinheit mit hinreichendem Abstand zu Lufteinlässen, Fenstern etc. nach außen geleitet. Zugang zur Stromversorgung Das SAVE VSC 100 wird mit ca. 1–1,5 m Kabel und einem Stecker für 230 V, einphasig geerdet, geliefert. Stellen Sie sicher, dass die Steckdose in Reichweite des Steckers ist.

  • Seite 10: Installation

    | Installation Installation Wichtig • Die Einheit darf nur von qualifiziertem, eingewiesenen und geschultem Personal betrieben werden. Diese Personen müssen die einschlägigen Sicherheitsvorschriften kennen, um mögliche Gefahren zu erkennen und zu vermeiden. Vergewissern Sie sich, dass die Oberfläche flach ist und dass sie das Gewicht des Gerätes tragen kann. Führen Sie die Installation unter Einhaltung der örtlichen Regeln und Vorschriften durch.

  • Seite 11: Lüftungskanalanschluss Und Isolierung

    Schließen Sie die Kondenswasserableitung an die 2 Ablassschrauben an der Unterseite des Geräts an. Vergewissern Sie sich, dass Sie bei beiden Anschlüssen die richtigen Wasserverschlüsse verwenden. Die Höhe (H) muss mindestens 60 mm betragen. Die Wasserverschlüsse sind nicht im Lieferumfang enthalten und sind bei Systemair nicht erhältlich. Lüftungskanalanschluss und Isolierung Wichtig •...

  • Seite 12: Elektrische Anschlüsse

    | Elektrische Anschlüsse Elektrische Anschlüsse Aufbau der Hauptplatine Das SAVE VSC 100 ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. Bild 3 Anschlüsse der Hauptplatine Position Beschreibung Verbindung zur außenliegenden Anschlussbox Klemmen für eine Heizung Klemmen für einen TRIAC Klemmen für die Netzspannung...

  • Seite 13: Externe Anschlüsse (Außenliegenden Anschlussbox)

    Vor Inbetriebsetzung des Systems | Position Beschreibung Klemmen zur Drehzahlregelung des Abluftventilators Klemmen zur Drehzahlregelung des Zuluftventilators Externe Anschlüsse (außenliegenden Anschlussbox) Die elektrische Anbindung von Zubehörkomponenten erfolgt über die außenliegende Anschlussbox, die mit einem Flachkabel an der Hauptplatine im Lüftungsgerät verbunden ist. Bild 4 Außenliegenden Anschlussbox und Platine.

  • Seite 14: Inbetriebnahme

    | Inbetriebnahme • sich der Außenlufteinlass in ausreichender Entfernung zu Verunreinigungsquellen (Dunstabzugshaubenauslass, Aus- lass der zentralen Staubsauganlage u. Ä.) befindet • Alle externen Geräte sind angeschlossen • das Gerät richtig verkabelt wurde Inbetriebnahme Folgen Sie den Anweisungen zur ersten Inbetriebnahme und erstellen Sie das Inbetriebnahmeprotokoll, während Sie die Einstellungen durchgehen.

  • Seite 15: Abschlussroutinen

    Abschlussroutinen | Abschlussroutinen Führen Sie die folgenden Schritte aus, bevor Sie die Anlage verlassen: 1. Stellen Sie sicher, dass die Anlage betriebsbereit ist und keine Alarme aktiv sind. 2. Speichern Sie ggf. das Konfigurations-Backup. 3. Stellen Sie sicher, dass das Inbetriebnahmeprotokoll vollständig ist. 4.

  • Seite 16: Eu Konformitätserklärung

    Schutzarten durch Gehäuse (IP Code). Der Hersteller bestätigt hiermit, dass EN 62233 SAVE VSC 100 Verfahren zur Messung der elektromagnetischen Felder von Haushaltgeräten und ähnlichen Elektrogeräten im alle anwendbaren Anforderungen der folgenden Richtli- Hinblick auf die Sicherheit von Personen in elektroma- nien und Bestimmungen eingehalten werden.
  • Seite 17 3335852 | v1.1...
  • Seite 18 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
