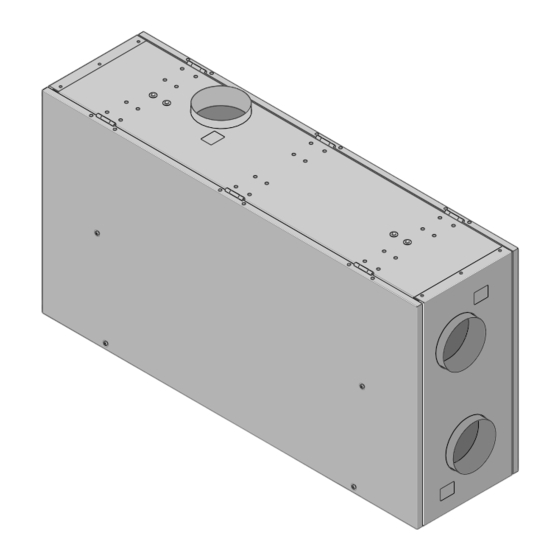

SAVE VSR 150/B
Betriebs- und Wartungsanleitung
Bei Nichtbeachtung dieser Anleitung bei der Installation oder Wartung übernimmt Systemair keine
Haftung und es können keine Garantieansprüche geltend gemacht werden.
© 2016 Copyright Systemair AB
Systemair AB übernimmt keine Haftung für mögliche Fehler in Katalogen, Broschüren und anderen Druckmaterialien.
Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für Produkte, die
bereits bestellt wurden, vorausgesetzt dass solche Änderungen vorgenommen werden können, ohne dass nachfolgende
Änderungen an bereits vereinbarten Spezifikationen erforderlich sind.
Alle Rechte vorbehalten.
Aus dem Englischen
2083092-DE
übersetztes Dokument
2016-11-07 A007

Werbung

loading

Verwandte Anleitungen für SystemAir SAVE VSR 150/B

Inhaltszusammenfassung für SystemAir SAVE VSR 150/B

  • Seite 1 Systemair AB übernimmt keine Haftung für mögliche Fehler in Katalogen, Broschüren und anderen Druckmaterialien. Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für Produkte, die bereits bestellt wurden, vorausgesetzt dass solche Änderungen vorgenommen werden können, ohne dass nachfolgende Änderungen an bereits vereinbarten Spezifikationen erforderlich sind.
  • Seite 2 Inhaltsverzeichnis 1 Konformitätserklärung ........................ 1 2 Entsorgung und Recycling......................2 3 Warnhinweise ..........................2 4 Über dieses Dokument....................... 3 5 Produktinformationen ......................... 3 5.1 Allgemeines ........................3 5.2 Transport und Lagerung....................3 5.3 Technische Daten......................4 6 Installation..........................5 6.1 Auspacken........................5 6.2 Installationsort/Installation ....................
  • Seite 3 Büro: +370 340 60165 Fax: +370 340 60166 www.systemair.com bestätigt hiermit, dass das folgende Produkt: Lüftungsgerät mit Wärmerückgewinnung: SAVE VSR 150/B (Die Erklärung gilt nur für die Produkte, wie sie in die Einrichtung geliefert und dort gemäß den dazugehörigen Installationsanweisungen installiert wurden. Die Versicherung deckt keine Komponenten ab, die hinzugefügt werden, oder Arbeiten, die anschließend an dem Produkt ausgeführt werden.)
  • Seite 4 Ausbildung auf diesem Gebiet oder unter Aufsicht einer entsprechend qualifizierten Person bedient werden. Vorsicht • Schließen Sie keine Wäschetrockner an das Lüftungssystem an • Kanalanschlüsse/Kanalenden müssen während der Lagerung und Installation abgedeckt werden. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 5 Nachheizregister. 5.2 Transport und Lagerung Das SAVE VSR 150/B sollte so gelagert und transportiert werden, dass es vor materiellen Schäden an Gehäusewänden etc. geschützt wird. Abdeckungen sollten benutzt werden, um zu verhindern, dass Staub, Regen und Schnee eindringen und das Gerät und seine Bestandteile schädigen können.
  • Seite 6 5.3 Technische Daten 5.3.1 Abmessungen und Gewicht Bild 1 Abmessungen und Gewicht Die Maßangaben erfolgen in mm, Gewichtsangaben in kg. Gewicht 1108 Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 7 Ware müssen dem Händler der Systemair-Produkte gemeldet werden. 6.2 Installationsort/Installation Das SAVE VSR 150/B sollte vorzugsweise in einem separaten Raum (z. B. Abstellraum, Waschküche oder ähnliches) installiert werden, kann aber auch in der Küche oder bündig in die Decke eingebaut werden.
  • Seite 8 Komponenten im Inneren des Gerätes durchzuführen, sowie für die Verbindung von externen Funktionen mit dem elektrischen Anschlusskasten. Das SAVE VSR 150/B wird mit ca. 2 m Kabel und einem Stecker für 230 V, einphasig geerdet, geliefert. Der empfohlene Einbauort für den Außenlufteinlass liegt auf der Nord- oder Ostseite des Gebäudes und nicht in unmittelbarer Nähe zu Abluftöffnungen von abgestandener Luft, Dunstabzugshauben, zentralen...
  • Seite 9 Die Bedieneinheit dient zur Vornahme der erforderlichen Einstellungen. Eine externe Bedieneinheit kann oben am Gerät angeschlossen werden. Die nachstehende Abbildung zeigt die Bedieneinheit mit einer kurzen Beschreibung. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 10 Drücken Sie diese Taste, um eine Menüauswahl oder Einstellungen EINZUGEBEN Durch Betätigen der Taste können Sie zur vorherigen ZURÜCK-Taste Menüebene ZURÜCK wechseln, eine eingeleitete Parameteränderung abbrechen und den Ausgangswert wiederherstellen Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 11 Man. Gebl. Stopp aktiviert wird, dann muss das Gerät in den Abluft- und Frischluftleitungen mit Klappen ausgestattet werden, um einen Kaltluftzug und das Risiko einer Kondenswasserbildung beim Stoppen des Geräts zu vermeiden. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 12 7.2 Einrichtungsassistent Der Einrichtungsassistent ist ein Werkzeug zur schrittweisen Konfiguration, das automatisch gestartet wird, wenn das SAVE VSR 150/B zum ersten Mal gestartet wird oder wenn: • eine Werksrücksetzung vorgenommen wird • eine neue Leiterplatte installiert wurde (Ersatzteil). In diesem Fall muss der Gerätetyp eingegeben werden ( SAVE VSR 150/B ).
  • Seite 13 (SF) auf Nominal/Hoch/Niedrig eingestellt werden. Luftstrom in %. Systemkurven sind nicht wählbar. Hoch Nach Vornahme der Einstellungen die Taste EINGABE drücken. Niedrig 7.2.2 Werksrücksetzung vornehmen Vornahme einer Werksrücksetzung im Bedarfsfall: Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 14 /h durchführen möchten, müssen Sie den Druck des Systems kennen, um eine entsprechende Systemkurve auswählen zu können. 7.3.1 Zuluft, Filter vom Typ F7 Bild 5 Zuluft Systemkurven, Filter vom Typ F7 Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 15 Drehzahlschritte sind: • Aus • Niedrig: 22 l/s oder 25 %. • Nom: 35 l/s oder 50 % (bei ca. 80 Pa). • Hoch: 44 l/s oder 100 %. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 16 Luftstrom l/s oder m /h gehen. Nach Vornahme der Einstellungen die Taste EINGABE drücken. Hoch Niedrig 7. Ventilatorregelung durch Luftstrom % Luftstrom Nach Vornahme der Einstellungen die Taste EINGABE drücken. Hoch Niedrig Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 17 Gebäude mit einem sehr hohen Feuchtewert. Näherungswerte für die relative Feuchte in der Abluft bei kalten Außenlufttemperaturen. In neu erbauten Häusern könnte eine höhere Enteisungsstufe während der ersten Winterperiode erforderlich sein. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 18 Gerät sich in der EIN-Stufe befinden soll. Es können zwei Zeiträume pro Tag programmiert Tag: werden. Die restliche Zeit wird das Gerät sich in Pro 1: 07:00 16:00 der OFF-Stufe befinden. Pro 2: 00:00 00:00 Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 19 7.9 Zusätzliche Funktionen Das Gerät ist mit einer Reihe von zusätzlichen Ein-/Aus-Funktionen ausgestattet, die durch externe Ein-/Aus-Schalter aktiviert werden können, die an die Digitaleingänge auf der Haupt-Regelungsplatine angeschlossen werden können (siehe Schaltplan). Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 20 DI1, DI2 oder DI3 vorgenommen. Siehe Menü-Optionen unter „Service-Menü im Überblick“ (Kapitel 9.5). 7.10 Elektrische Anschlüsse Das SAVE VSR 150/B ist werkseitig intern verdrahtet. Der Zugang zur Leiterplatte ist einfach und sie kann, sofern notwendig, entfernt werden. Bild 8 Leiterplatte 1.
  • Seite 21 7.10.1 Aufbau der Leiterplatte Das SAVE VSR 150/B ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. Die Abbildung zeigt die Leiterplatte. Weitere Informationen entnehmen Sie bitte dem Schaltplan. Bild 9 Leiterplatte Position Beschreibung Hauptleiterplatte Leiterplatte für den Elektroerhitzer Anschluss für die externe Bedieneinheit (zum Gerätegehäuse verbunden) Netzstromversorgungsanschluss zwischen der Haupt-Regelungsplatine und der Platine des Elektroerhitzers.
  • Seite 22 Maximale Kabellänge: 90 m in Kabelkanal + 10 m im Arbeitsbereich. Kabeltyp: LAN TCP Cat5E 4x2XAWG24-Kabel. • Anschluss an DI 3 mit der Möglichkeit zur individuellen Konfiguration des Luftstroms über einen potenzialfreien An-/Aus-Schalter Standardeinstellungen: SF=Hoch, EF=Niedrig. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 23 15-19 °C. Standardwert: 15,0 °C. Jede Temperaturstufe wird durch das zunehmende Befüllen des Temperatursymbols dargestellt. Die Temperatur wird in der Anzeige dargestellt. Ein ungefülltes Temperatursymbol aktiviert den manuellen Sommermodus. Siehe Kapitel 9.3 Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 24 Wenn die Außenluft wärmer ist als die Abluft und die Zuluft über dem Sollwert liegt, erfolgt eine Kälterückgewinnung. Dieser Zustand blockiert das Wärmeregelungsverfahren. 9.5 Service-Menü im Überblick Öffnen Sie das Service-Menü, indem Sie das Service-Symbol auf der Anzeige auswählen. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 25 In diesem Dialogfeld Sommer/Winter Sommer/Winter definieren Sie die Vorgaben Aut. Zeitumst.? für die automatische JA/NEIN Sommerzeitumstellung. Die Sommerzeitumstellung erfolgt automatisch gemäß EU-Norm ausgehend von der Greenwich-Zeitzone. Standardwert: JA. Einstellung: JA oder NEIN Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 26 Stellen Sie die Ein-Stufe ein. Aus/Niedrig/ Wählen Sie zwischen Niedrig, Nom/Hoch Nom, Hoch oder Auto. Standardwert: Nom Stellen Sie die OFF-Stufe ein. Wählen Sie zwischen OFF, Niedrig, Nom oder Hoch. Standardwert: Niedrig Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 27 SF-Zeit und die EF-Zeit in der linken Spalte auf allen Stufen zurück. Die rechte Spalte zählt weiter und kann nicht zurückgesetzt werden. Hinweis! Factory Reset (siehe Funktionen –>Factory Reset) hat keinen Einfluss auf diese Funktion. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 28 Legen Sie den Ausgang: 0-100% Proportionalbandbereich (P-Band) für den PI-Regler fest. Standardwert: 5°C. Legen Sie den Integralzeitbereich (I-Zeit) für den PI-Regler fest. Standardwert: Aus. Zeigt das Ausgangssignal, dargestellt für den Zulufttemperaturregler. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 29 Volumenströme bei SF: 1–20 unterschiedlichen Systemdrücken. Siehe Kapitel 7.3 Funktionen Ventilator- Wählen Sie die gewünschte regelung Art der Ventilatorregelung Ventilator- Luftstrom aus. Ventilatorregelung durch regelung Systemkurve l/s, m /h oder % Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 30 Der Luftstrom kann für jeden Ventilator individuell Hoch eingestellt werden EF: Abluftventilator, Niedrig SF: Zuluftventilator Stellen Sie den Luftstrom für EF und SF für jede Stufe (Niedrig, Nom und Hoch) ein. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 31 Zeigt die Analogeingänge der aktiven Temperatursensoren Analogeingang 20.0 ETS 23.0 SS: Zulufttemperatursensor. Unben./PHS Unben./OT/FPS ETS: 20.0 Ablufttemperatursensor. OS 10.5 RH 0% PHS: Vorerhitzersensor. FPS: Frostschutzsensor. Außenlufttemperatursensor. Überhitzungsschutzsensor. RH: Sensor für relative Feuchte. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 32 DI3 EIN/AUS DI4 EIN/AUS DI2: Ventilatorkonfiguration DI5 EIN/AUS DI6 EIN/AUS DI3: Ventilatorkonfiguration DI7 EIN/AUS DI4: Heizung deaktiviert DI5: Erweiterter/verstärkter Betrieb DI6 für Rotationswärmetauscher: Rotorsensor DI6 für Gegenstromwärmetauscher: Endschalter Bypassklappe DI7: Anwesend/Abwesend Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 33 Zeitraum auf 0 gesetzt ist. Der Countdown für den vordefinierten Zeitraum beginnt, wenn die DI-Funktion deaktiviert wird. Standardwert: 0 s. Der Zähler für die Ist-Verzögerung wird angezeigt und läuft bei aktivierter Funktion. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 34 Regelung für den niedrigsten Sollwert. (12 °C) Die Funktion wird verwendet, wenn das Gebäude für einen längeren Zeitraum unbewohnt ist. Betriebs- und Wartungsanleitung SAVE VSR 150/B Es wird empfohlen, DI7 Systemair Sverige AB 2083092 und DI1 oder DI3 parallel anzuschließen. Wenn...
  • Seite 35 0 ppm — die gebundenen Sensoren RH: 0 % — angezeigt. Höchsten aktuelles Sensorsignal wird per –/Modbus/Wireless angezeigt. Ungebundener Sensor angezeigt als – (none). Modbus-Sensoren haben höhere Priorität als Wireless-Sensoren. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 36 DI6 steht nicht zur Auswahl zur Verfügung, vom System im Lüftungsgerät verwendet. Nicht zugeordnete DI werden angezeigt als – (keine). Zum Rücksetzen von zuvor zugewiesenen DI, wählen Sie „–“ und bestätigen Sie die Auswahl. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 37 Zuluft vermieden wird. Die Option RH-Transferreg. ist bei einem Sollwert über 0 aktiviert. Standardmäßiger Sollwert: Aus. Hinweis! Diese Einstellungen sind nur sichtbar, wenn der Reglertyp für den Wärmetauscher auf Variabel gesetzt ist. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 38 Verwenden Sie dieses Dialogfenster, um zu den Werkseinstellungen Werksrück- Wirklich zurückzukehren. setzung zurücksetzen? Stellen Sie J oder N ein Hinweis! Dies wird alle von Ihnen vorgenommenen persönlichen Einstellungen für das Gerät löschen. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 39 • Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! • Alle elektrischen Anschlüsse und Wartungsarbeiten dürfen nur von einer Elektrofachkraft ausgeführt werden und haben den örtlichen Regeln und Vorschriften zu entsprechen. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 40 Bild 11 Interne Komponenten Position Beschreibung Abluftventilator Rotorsensor Zuluftventilator Überhitzungsschutzsensor, manuelle Zurücksetzung Interner elektrischer Nacherhitzer Überhitzungsschutzsensor, automatische Zurücksetzung Zuluftsensor Manuelle Rückstelltaste Überhitzungsschutz Abluftsensor Abluftfilter Rotationswärmetauscher Rotormotor Antriebsriemen für Rotationswärmetauscher Elektrischer Anschlusskasten Zuluftfilter Außenluftsensor Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 41 Für Filter vom Typ G3 : 11–20, für Filter vom Typ F7: 1–10. Siehe Kapitel 7.3. 10.3.3 Wärmetauscher Das SAVE VSR 150/B ist mit zwei rotierenden Wärmetauschern ausgestattet. Aus diesem Grund wird die erforderliche Zulufttemperatur in der Regel gehalten, ohne dass zusätzliche Wärme zugeführt werden muss.
  • Seite 42 6. Setzen Sie die Gummiabdeckung wieder ein. 7. Setzen Sie den Abluftfilter ein. 8. Schließen Sie die Seitenabdeckung wieder und ziehen Sie diese fest. Stellen Sie die Stromversorgung wieder her. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 43 Luftstrom auf OFF eingestellt sein (Kapitel 7.7) 4. Überprüfen Sie, ob einer der Digitaleingänge 1–3 (DI 1–3) aktiv und ausgestellt ist. Dies würde einen oder beide Ventilatoren je nach Einstellung dazu zwingen abzuschalten (Kapitel 9.5). Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 44 Lärm/Schwingungen 1. Reinigen Sie die Ventilatorenlaufräder. 2. Überprüfen Sie, dass die Schrauben, die die Ventilatoren halten, fest angezogen sind. 3. Überprüfen Sie, ob die Vibrationsdämpfungspads unten am Gerät befestigt sind. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 45 Temperatursensoren. Kontaktieren Sie Ihr Installationsunternehmen oder die Verkaufsstelle. Filter Zeit für einen Filterwechsel. Der Alarm wird in der Bedieneinheit angezeigt. Wechseln Sie den Filter gemäß den Anweisungen im Benutzerhandbuch. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 46 Bild 13 Rotorantriebsriemen (1), Riemenscheibe (2) und Position der Wärmetauscherkabel (3) Die SAVE VSR 150/B -Einheiten werden mit zwei verschweißten Antriebsriemen (1) geliefert — ein Riemen ist montiert und ein weiterer liegt als Ersatzteil bei. Der Ersatzriemen befindet sich in einer Kunststoffhülle zusammen mit den Handbüchern.
  • Seite 47 7. Lösen Sie die 8 Schrauben auf der Vorder- sowie die 4 Schrauben auf der Rückseite und anschließend die 2 Schrauben, die die Wärmetauscher halten, um eine Seitenwand entfernen zu können. 8. Entfernen Sie die Seitenwand (1). Entfernen Sie den defekten Antriebsriemen (2). Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 48 Antriebsriemen auf dem Wärmetauscher zu befestigen. 5. Drehen Sie den Wärmetauscher per Hand, um an den Antriebsriemen zu gelangen. 6. Entfernen Sie das Klebeband und stecken Sie das „hohle“ Ende (2) auf den Verbindungsnippel (1). Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 49 12.Schließen Sie die Seitenabdeckung wieder und ziehen Sie diese fest. Stellen Sie die Stromversorgung wieder her. 13.Stellen Sie sicher, dass der Alarm auf dem Kontrolldisplay nicht mehr angezeigt wird. Hinweis! Wenn der Alarm immer noch anliegt, prüfen Sie den Rotorsensor. Betriebs- und Wartungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083092...
  • Seite 50 Systemair Sverige AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
