| Piederumi
• WH - Ūdens sildītājs
• FPT - pretaizsalšanas sensors
• SAT - pieplūdes gaisa temperatūras sensors
• S - vārsta izpildmehānisms
• 1 — Āra gaiss
• 2 — Pieplūdes gaiss
• 3 — Izplūdes gaiss
• 4 — Nosūces gaiss
Komponents / produkts - izstrādājuma numurs:
• VBC 125-2 Ūdens sildītājs — 5457
• VBC 125-3 Ūdens sildītājs — 9839
• RVAZ4 24A Piedziņa 0-10V (S) — 9862
• ZTV 15-0,4 2-ceļu vārsts — 9829
• ZTV 15-0,6 2-ceļu vārsts — 6571
• ZTR 15-0,4 3-ceļu vārsts — 9670
• ZTR 15-0,6 3-ceļu vārsts — 6573
• Kanāla sensors -30-70C (SAT) — 211524
• Virsmas sensors -30-150C (FPT) — 211523
Uzstādīšana un savienojums
1. Uzstādiet ūdens sildītāju kanālā. Pievienojiet caurules,
2/3-virzienu vārstu un pievadu.
Svarīgi!
NEIZMANTOJIET 24V līdzstrāvas jaudu no
vārstu pievadu plāksnes.
2. Pievienojiet pievadu (S) jebkuram brīvam analogajam
izvadam.
3. Sasalšanas aizsardzības sensors (FPT) ir jānostiprina uz virsmas, kas atrodas atpakaļgaitas caurulē. Savienojiet FPT
sensoru ar jebkuru bezmaksas analogo ieeju.
4. Iekšējā pieplūdes gaisa temperatūras sensors (SAT, noklusētais savienojums AI2 uz galvenās shēmas plates) jāaizstāj
ar kanāla temperatūras sensoru, ko var iegūt kā piederumu. Pēc ūdens sildītāja kanāla temperatūras sensors jāuzstā-
da. Pievienojiet kanāla temperatūras sensoru analogajam ieejam 2 (AI2), kas aizstāj iekšējo gaisa temperatūras
sensoru.
Piezīme.
Kanāla temperatūras sensoru var savienot ar analogo ieeju 6–7 savienojuma plāksnē, lai nodrošinātu
labāku piekļuvi un pēc tam konfigurētu kā padeves gaisa temperatūras sensoru. Tomēr vispirms vadības
panelī ir jāizslēdz iekšējais gaisa temperatūras sensors.
Konfigurācija
1. Dodieties uz Apkope izvēlne
2. Ievadiet paroli (noklusējums 1111)
3. Aktivizējiet izpildmehānismu. Atveriet izvēlni Komponenti, izvēlieties Sildītājs izvēlne un izvēlieties veidu kā
Ūdens. Izvēlieties piedziņas sprieguma veidu. Ja nepieciešams, veiciet papildu iestatījumus.
4. Konfigurējiet vadības signālu uz izpildmehānismu. Dodieties uz Apkope izvēlne. Atveriet izvēlni Izvade. Nākamajā
izvēlnē atlasiet cilni ANALOGAIS. Atlasiet analogo izvadi, kurai ir pievienots izpildmehānisma vadības vads. Piemērs,
ja tas ir savienots ar AO3 savienojuma panelī, pēc tam atlasiet ANALOG OUTPUT 3 un izvēlieties Y1Apsilde no izva-
des veida saraksta.
5. Konfigurējiet sala aizsardzības sensoru (FPT). Atgriezieties izvēlnē Ievade. IzvēlētiesANALOGAIS tab. Izvēlieties ana-
logo ieeju, kurai pieslēgts pretaizsalšanas sensors. Piemērs, ja tas ir savienots ar AI6 uz galvenās shēmas plates, pēc
tam atlasiet 6. ANALOGĀ IEVADE un izvēlieties ieejas tipa saraksta Pretsasalšanas aizsardzības tempera-
tūras sensors (FPT).

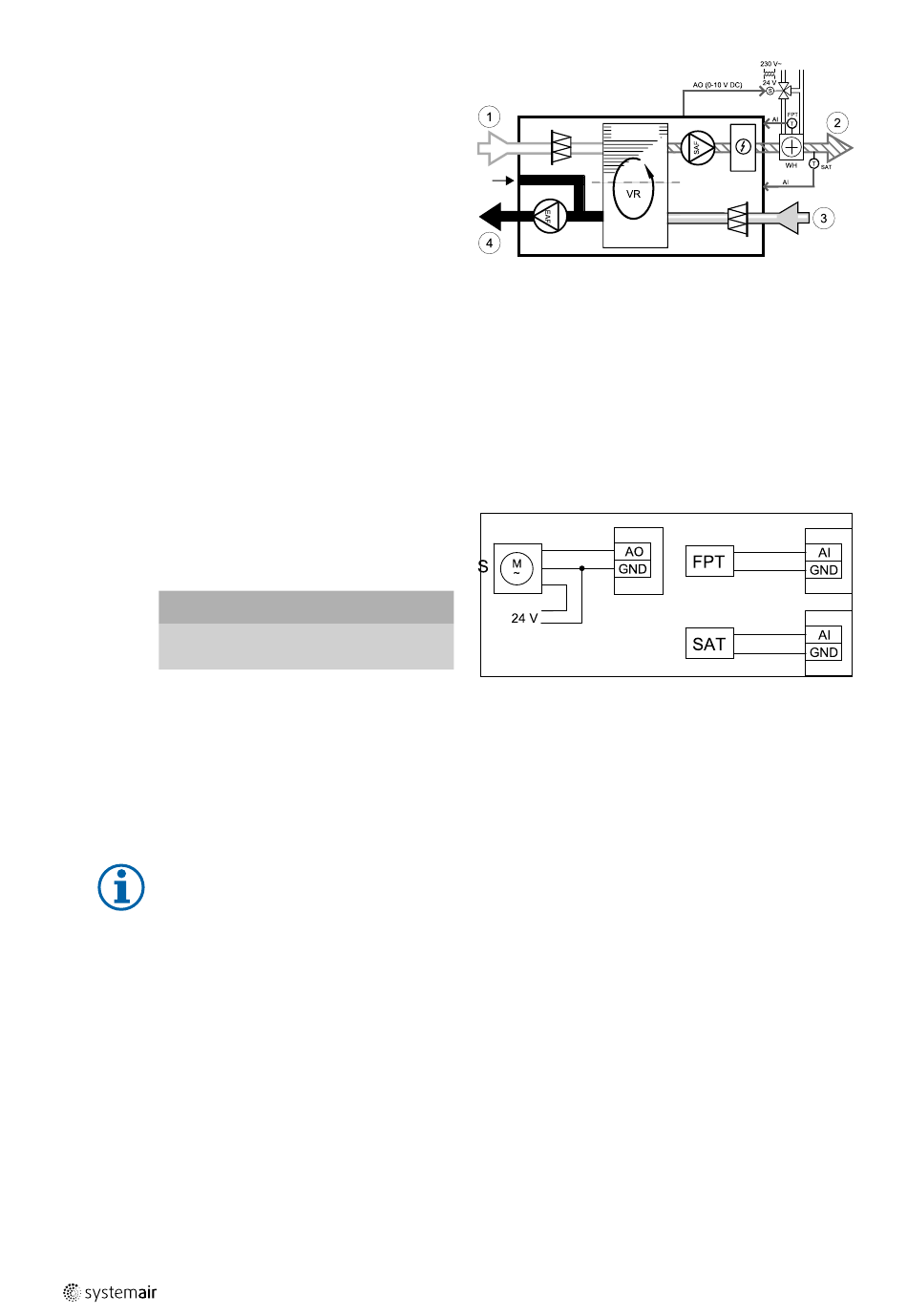

Att. 43 Ūdens sildītāju savienojumi
