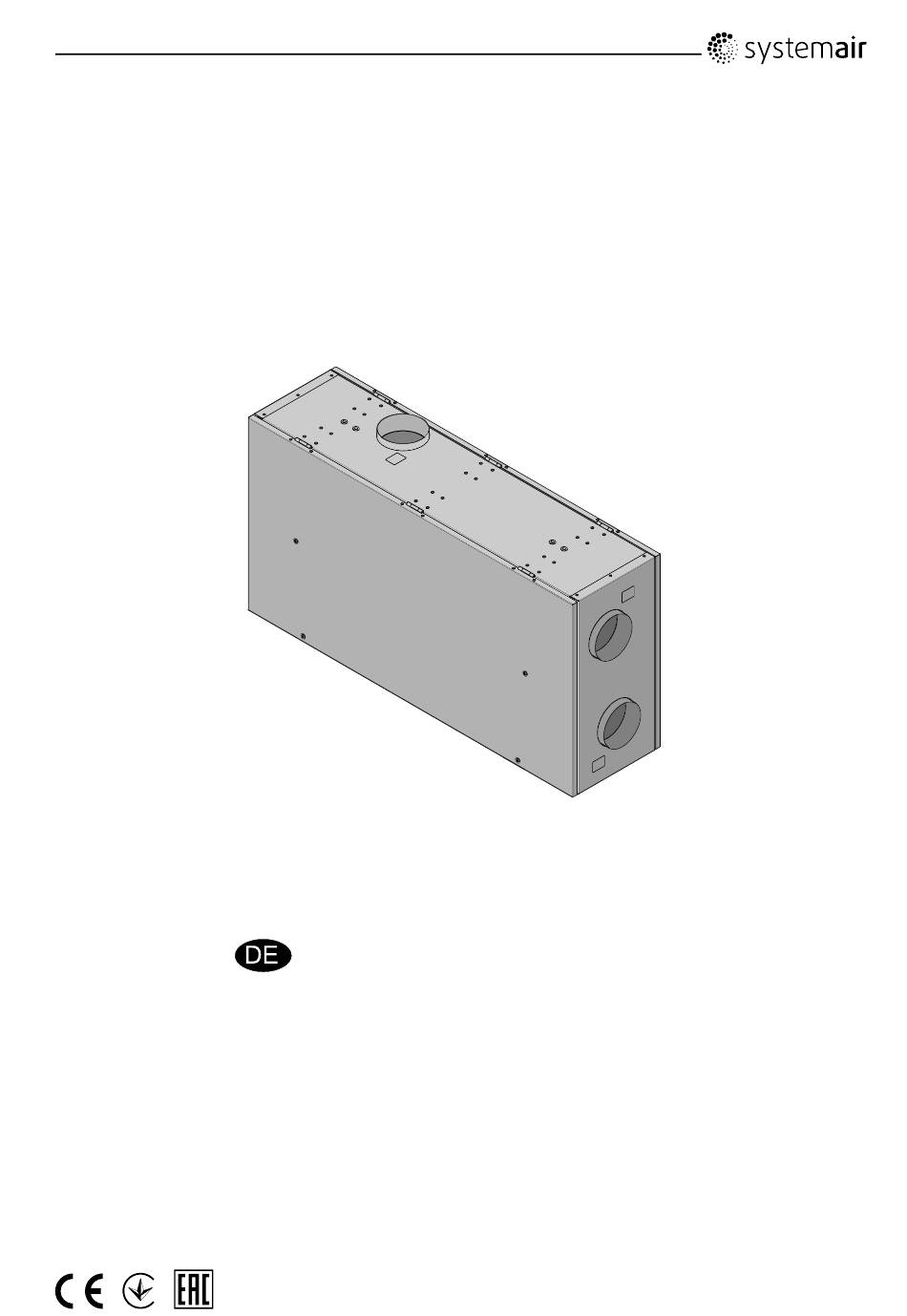

SAVE VSR 150/B
Bedienungsanleitung
© 2015 Copyright Systemair AB
Systemair AB übernimmt keine Haftung für mögliche Fehler in Katalogen, Broschüren und anderen Druckmaterialien.
Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für Produkte, die
bereits bestellt wurden, vorausgesetzt dass solche Änderungen vorgenommen werden können, ohne dass nachfolgende
Änderungen an bereits vereinbarten Spezifikationen erforderlich sind.
Alle Rechte vorbehalten.
Aus dem Englischen
2083102-DE
übersetztes Dokument
2015-11-19 A005
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SystemAir SAVE VSR 150/B
Inhaltszusammenfassung für SystemAir SAVE VSR 150/B
- Seite 1 Systemair AB übernimmt keine Haftung für mögliche Fehler in Katalogen, Broschüren und anderen Druckmaterialien. Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für Produkte, die bereits bestellt wurden, vorausgesetzt dass solche Änderungen vorgenommen werden können, ohne dass nachfolgende Änderungen an bereits vereinbarten Spezifikationen erforderlich sind.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Entsorgung und Recycling......................1 2 Warnhinweise ..........................1 3 Produktbeschreibung ......................... 1 4 Konfiguration ..........................2 4.1 Bedieneinheit ........................2 4.1.1 Anzeigesymbole ..................... 3 4.2 Temperatur einstellen ....................... 4 4.3 Manuelle Einstellung des Luftstroms.................. 4 4.4 Wochenplan programmieren ..................... 5 4.5 Manueller und automatischer Sommermodus.............. -
Seite 3: Entsorgung Und Recycling

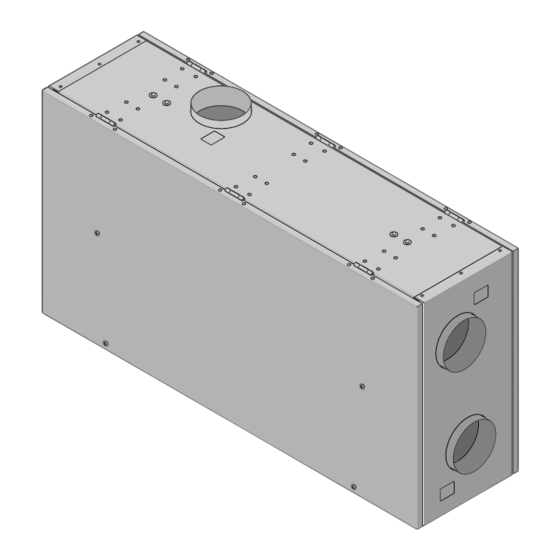

3 Produktbeschreibung Das SAVE VSR 150/B ist ein Lüftungsgerät mit Wärmerückgewinnung mit zwei eingebauten Rotationswärmetauschern. Das SAVE VSR 150/B ist für Häuser mit einem beheizten Wohnbereich von bis zu 100m geeignet. Es dient zur Versorgung von Wohnbereichen mit gefilterter Außenluft und zum Absaugen der Luft aus Bad, Küche und Nassräumen. -
Seite 4: Konfiguration
EINGABE-Taste Drücken Sie diese Taste, um eine Menüauswahl oder Einstellungen EINZUGEBEN Durch Betätigen der Taste können Sie zur vorherigen ZURÜCK-Taste Menüebene ZURÜCK wechseln, eine eingeleitete Parameteränderung abbrechen und den Ausgangswert wiederherstellen Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... -
Seite 5: Anzeigesymbole
Man. Gebl. Stopp aktiviert wird, dann muss das Gerät in den Abluft- und Frischluftleitungen mit Klappen ausgestattet werden, um einen Kaltluftzug und das Risiko einer Kondenswasserbildung beim Stoppen des Geräts zu vermeiden. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... -
Seite 6: Temperatur Einstellen
Kondenswasserbildung beim Stoppen des Geräts zu vermeiden. Der Ventilator kann durch die Aktivierung der Option Man. Gebl. Stopp auf AUS geschaltet werden. Siehe Installations- und Wartungshandbuch, Kapitel Service-Menü im Überblick: Man. Gebl. Stopp. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... -
Seite 7: Wochenplan Programmieren
8. Gehen Sie mit der ZURÜCK-Taste zurück bis Sie die Hauptmenüanzeige erreicht haben. 4.5 Manueller und automatischer Sommermodus Der manuelle Sommermodus wird gewählt, wenn keine Temperaturstufe gewählt wird. Das Temperatursymbol im Hauptmenü ist dann vollkommen leer. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... -
Seite 8: Wartung Des Geräts
Das Gerät schaltet automatisch zwischen Winterbetrieb mit Wärmerückgewinnung und Sommerbetrieb ohne Wärmerückgewinnung um. 5 Wartung des Geräts Die Wartung von SAVE VSR 150/B sollte normalerweise 3-4 Mal pro Jahr durchgeführt werden. 5.1 Warnhinweise Gefahr • Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! -
Seite 9: Öffnen Der Seitenabdeckung
Filterqualität G3 . Die Filter müssen bei Verschmutzung ausgetauscht werden. Neue Filtersätze können Sie bei Ihrem Installateur oder Großhändler erwerben. Für die Filterung der Zuluft kann Filterqualität G3 installiert werden. Der Filtertyp wird auf dem Filter angegeben. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... -
Seite 10: Zugang Zu Den Filtern Über Die Seitenabdeckung
4. Setzen Sie die neuen Filter ein. Vergewissern Sie sich, dass die richtigen Filter eingebaut sind. 5. Setzen Sie die Seitenabdeckung wieder ein und ziehen Sie diese fest. Stellen Sie die Stromversorgung wieder her. 6. Setzen Sie die Filterzeit zurück. Siehe Kapitel 5.4. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... -
Seite 11: Zugang Zu Den Filtern Über Die Filterabdeckungsbleche
Drücken Sie die RETURN-Taste, bis Sie zum Hauptmenü gelangen. 5.5 Überprüfen und Reinigen des Wärmetauschers Gefahr Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... - Seite 12 Achten Sie darauf, dass der Rotormotor keiner Feuchtigkeit ausgesetzt ist. 8. Bringen Sie das Wärmetauscherpaket wieder an und befestigen Sie es mit den Schrauben und Halterungen. 9. Schließen Sie die Wärmetauscherkabel wieder an den Motor und Sensor an. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102...
-
Seite 13: Reinigen Der Ventilatoren
2. Öffnen Sie die Seitenabdeckung. Siehe Kapitel 5.2. 3. Die Befestigungsschrauben (1) lösen und die Ventilatoren zum Körper hin abziehen. Ziehen Sie die Kabel für die Stromversorgung des Ventilators ab. Die Kabel befinden sich neben den Ventilatoren. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... -
Seite 14: Austausch Des Rotor-Antriebsriemens
Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! Wenn der Alarm Rotor anliegt, siehe Kapitel 7.1, kann der Rotor-Antriebsriemen beschädigt oder funktionsuntüchtig sein. Bild 6 Rotorantriebsriemen (1), Riemenscheibe (2) und Position der Wärmetauscherkabel (3) Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... - Seite 15 Die SAVE VSR 150/B -Einheiten werden mit zwei verschweißten Antriebsriemen (1) geliefert — ein Riemen ist montiert und ein weiterer liegt als Ersatzteil bei. Der Ersatzriemen befindet sich in einer Kunststoffhülle zusammen mit den Handbüchern. Warnung Wenn das Gerät an der Decke mit der Seitenabdeckung nach unten eingebaut wird, kann der Wärmetauscher herausfallen, wenn er nicht gesichert wird.
- Seite 16 8. Entfernen Sie die Seitenwand (1). Entfernen Sie den defekten Antriebsriemen (2). 9. Legen Sie den neuen Antriebsriemen (1) um beide Wärmetauscher (3) und die Riemenscheibe (2). Stellen Sie sicher, dass der neue Antriebsriemen richtig sitzt, damit er nicht abrutschen kann. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102...
-
Seite 17: Vorläufige Lösung Zur Reparatur Des Antriebsriemens, Wenn Möglichkeit Des Zugangs Zum Riemenrad Besteht
9. Schließen Sie die Seitenabdeckung wieder und ziehen Sie diese fest. Stellen Sie die Stromversorgung wieder her. 10.Stellen Sie sicher, dass der Alarm auf dem Kontrolldisplay nicht mehr angezeigt wird. Hinweis! Wenn der Alarm immer noch anliegt, prüfen Sie den Rotorsensor. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... -
Seite 18: Vorläufige Lösung Zur Reparatur Des Antriebsriemens, Wenn Keine Möglichkeit Des Zugangs Zum Riemenrad Besteht
Wenn die Zulufttemperatur niedrig ist, kann es bedeuten, dass der Überhitzungsschutz ausgelöst wurde. Der Überhitzungsschutz kann durch Drücken der Rückstelltaste (2) zurückgestellt werden. Gefahr Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... - Seite 19 5. Nehmen Sie einen Schraubenzieher (3 mm) oder Ähnliches, um die Rückstelltaste (2) zu drücken. 6. Setzen Sie die Gummiabdeckung wieder ein. 7. Setzen Sie den Abluftfilter ein. 8. Schließen Sie die Seitenabdeckung wieder und ziehen Sie diese fest. Stellen Sie die Stromversorgung wieder her. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102...
-
Seite 20: Wartung Des Kanalsystems
Bild 9 Einlassgitter 6.3 Überprüfung der Dachhaube (sofern vorgesehen) Die Dachhaube (sofern vorgesehen), die an dem Abluftkanal angeschlossen ist, muss mindestens zwei Mal im Jahr überprüft und bei Bedarf gereinigt werden. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... -
Seite 21: Überprüfen Und Reinigen Des Kanalsystems
Warndreieck und drücken Sie zwei Mal die Bestätigen-Taste, um den Alarm anzuzeigen. Gefahr Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten am Gerät ausführen! Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... -
Seite 22: Alarmliste
Der Alarm wird in der Bedieneinheit angezeigt. mehreren Temperatursensoren. Kontaktieren Sie Ihr Installationsunternehmen oder die Verkaufsstelle. Zeit für einen Filterwechsel. Der Alarm wird in der Bedieneinheit angezeigt. Filter Wechseln Sie den Filter gemäß den Anweisungen im Benutzerhandbuch. Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... -
Seite 23: Typenschild
Bitte notieren Sie sich die Spezifikations- und Fertigungsnummer vom Typenschild, das sich an der Seite des Geräts neben den externen Anschlüssen befindet, bevor Sie den Kundendienst anrufen. Bild 11 Typenschild Position Beschreibung Fertigungskode (Produktspezifikation) Artikelnummer des Produkts Fertigungsauftragsnummer Seriennummer Produktionsdatum (TT.MM.JJ) Bedienungsanleitung SAVE VSR 150/B Systemair Sverige AB 2083102... - Seite 24 Systemair Sverige AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
