Bender ISOMETER isoCHA425 Bedienungsanleitung Seite 5

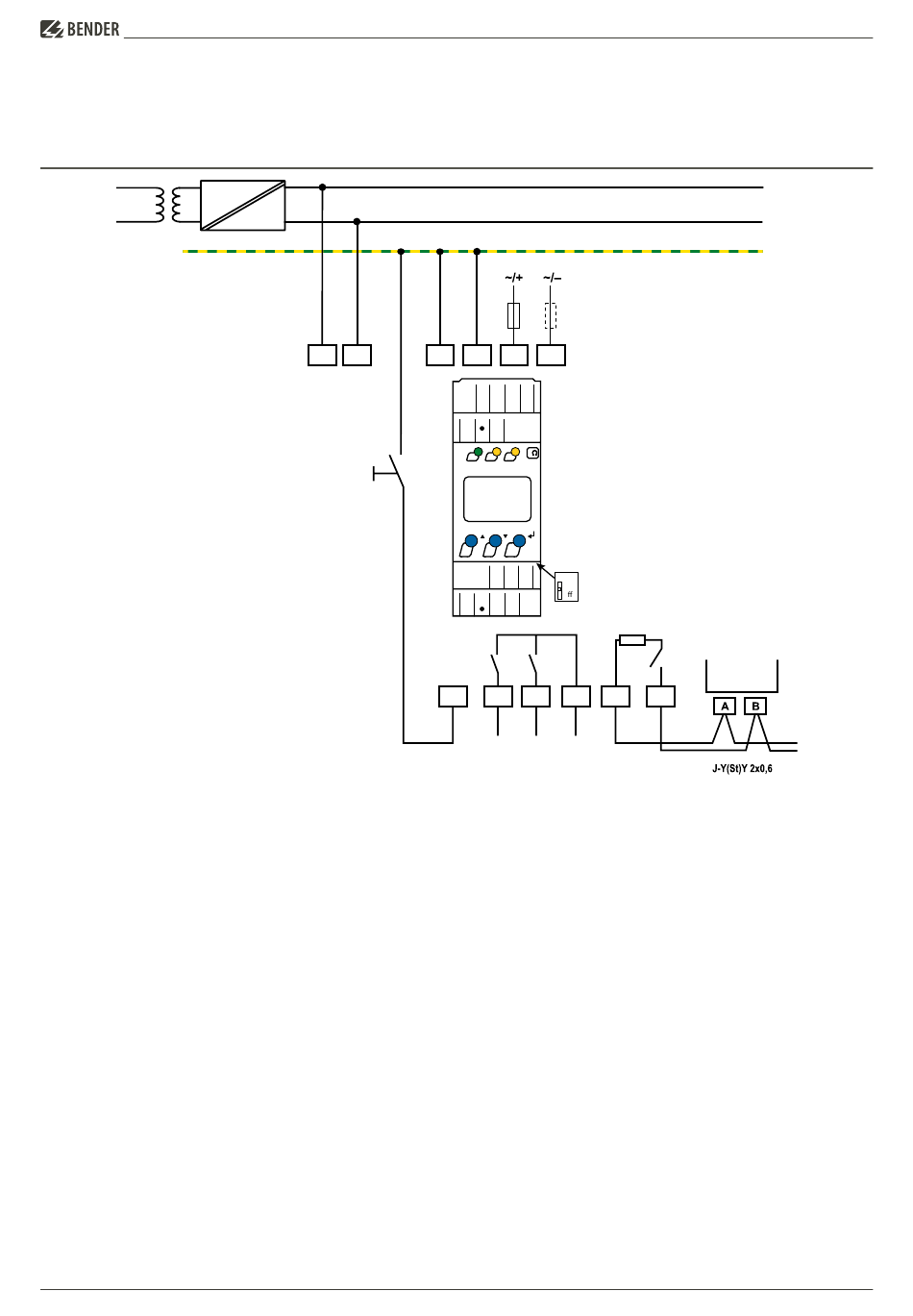

Anschlussschaltbild
AC
1 - A1, A2 Anschluss an die Versorgungsspannung U
Schmelzsicherung (Leitungsschutz):
Bei Versorgung aus IT-System beide Leitungen
absichern.*
2 - E, KE
Jede Klemme jeweils separat an PE anschließen:
Gleichen Leitungsquerschnitt wie bei ‚A1', ‚A2'
verwenden.
3 - L+, L– Anschluss an das zu überwachende Netz
Anzeige im Display: ‚L1' für L+; ‚L2' für L–
i
* Für UL-Anwendungen:
Nur 60/70°C­Kupferleitungen verwenden! Die Versorgungsspannung ist bei UL­ und CSA­Applikationen zwingend über 5­A­Vorsicherungen
zuzuführen.
DC
3
L+ L-
Test / Reset
4
über
s
U
S
6 A 6 A
2 1
E KE A1 A2
E KE A1 A2
L+ L-
k
ON AL1 AL2
T R MENU
R
14 24 11
on
o
T/R A B
5 6
K1 K2
T/R 14 24 11
4 - T/R Anschluss für externe kombinierte Test- und Reset-Taste.
5 - 11, 14 Anschluss an Alarmrelais ‚K1'
6 - 11, 24 Anschluss an Alarmrelais ‚K2'
7 - A, B RS-485 Kommunika tions schnittstelle mit zuschaltbarem
Terminierungs widerstand.
Beispiel: Anschluss eines BMS-Ethernet-Gateways
COM465IP
isoCHA425_D00352_03_D_XXDE/08.2023
ISOMETER® isoCHA425
DC+
DC-
PE
R
COM465IP
7
A B
RS-485
5
