Pyro Start Plus
| Leichtgewichtrollstuhl
Pyro Start Plus SL
25.

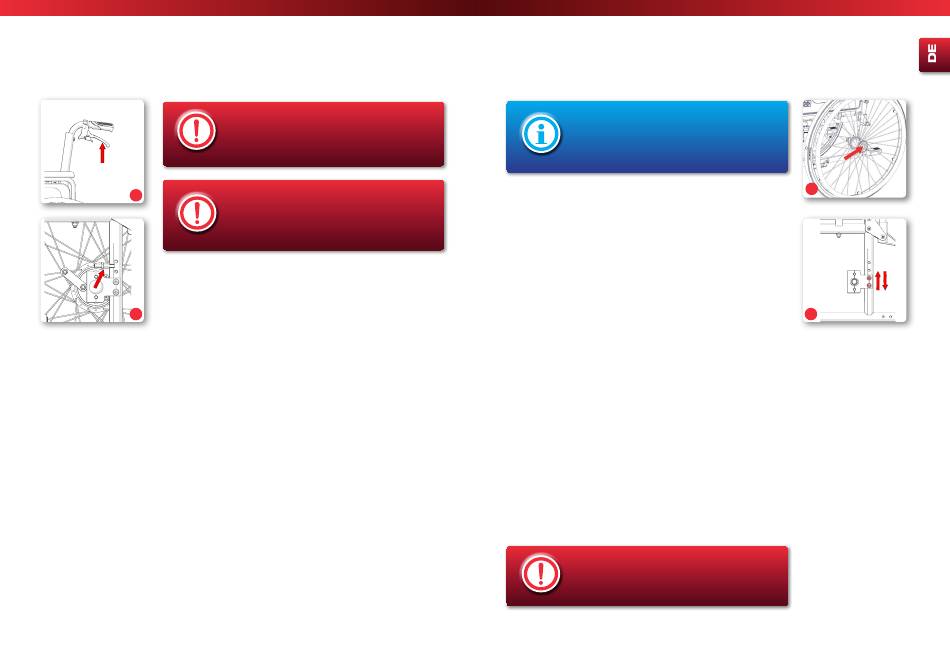

5.9. EInhandbremse (optional)

Mit der Einhandbremse haben Sie eine Feststellbremse, bei der Sie mit
Betätigen nur eines Bremshebel beide Antriebsräder abbremsen.
26.

5.10. Trommelbremse (optional)

Der Rollstuhl kann optional mit einer Trommelbremse, die nur von
einer Begleitperson über die Bremshebel an den Schiebegriffen aus zu
bedienen ist, ausgerüstet werden (Abb. 25).

Einstellen der Trommelbremse

Die Grundeinstellung der Trommelbremse wird an der Seilklemm-
schraube vorgenommen. Die Feineinstellung wird über die Stellmutter
am Bremsseil vorgenommen. Wird die Stellmutter aufgedreht, verstärkt
sich die Bremswirkung (Abb. 26).
• Die Trommelbremsen wirken jeweils nur auf ein Antriebsrad!
• Auch Trommelbremsen unterliegen einem natürlichen Verschleiß.
Bei nachlassender Bremswirkung darf der Rollstuhl nicht mehr
betrieben werden. Um dies zu vermeiden, sollten Sie zu Ihrer
eigenen Sicherheit die Bremsanlage vor jedem Fahrtantritt auf
Funktionstüchtigkeit prüfen!
• Nach Beendigung des Einstellvorganges alle Schrauben fest
anziehen und eine Bremsprobe durchführen!
24
| Sondergrößen
Verwenden Sie den Bremshebel niemals als Stütze
- z.B. beim Übersetzen oder Aufstehen -, es besteht
sonst Kipp- und Sturzgefahr! Der Hebel könnte
abbrechen!
Die Feststellbremse - mit und ohne Bremshebel-
verlängerung - wirkt nur auf ein Antriebsrad und
muss daher immer beidseitig verwendet werden!
Leichtgewichtrollstuhl |
Sondergrößen |
Die Einstellung an den Bremsen darf nur von
geschultem Fachpersonal durchgeführt werden.
Bedenken Sie, dass falsch eingestellte Bremsen
lebensbedrohliche Folgen haben können.
5.11. Räder und Bereifung
Die Sitzhöhe kann in 3 Positionen an die Anforderungen des Benutzer
angepasst werden.

5.11.1. Steckachse

Der Rollstuhl verfügt serienmäßig über Steckachsen. Daher können Sie
die Antriebsräder leicht an- und abbauen.
• Mit dem Daumen auf den Arretierknopf der Steckachse drücken
und das Rad abziehen (Abb. 27).
• Beim Wiederanbringen einfach das Rad auf die Aufnahme stecken.
Dabei den Arretierknopf hineindrücken.
Das Einrastgeräusch der Steckachse zeigt Ihnen an, dass das Rad sicher
montiert ist. Stellen Sie nach jeder Montage sicher, dass die Räder fest
sitzen!
5.11.2. Antriebsräder
• Nehmen Sie die Antriebsräder mittels Steckachse ab.
• Lösen Sie die Schrauben am Adapter und ziehen Sie sie komplett
heraus (Abb. 28).
• Positionieren Sie den Adapter in der gewünschten Sitzhöhe.
• Stecken Sie die Schrauben wieder in den Adapter und ziehen Sie die
Schrauben fest an.
Sofern Ihr Rollstuhl mit der Option Luftbereifung
ausgestattet ist, stellen Sie den am Mantel
angegebenen Reifenluftdruck an.
Bischoff & Bischoff GmbH |2023-07-21- Revision: 3
Pyro Start Plus
Pyro Start Plus SL
27.
2
1
28.
25
