Elektrischer Anschluss
5.2 Messgerät anschließen
5.2.1 Kabel an Feldanzeiger anschließen
Vorbereitung des Anschlusses

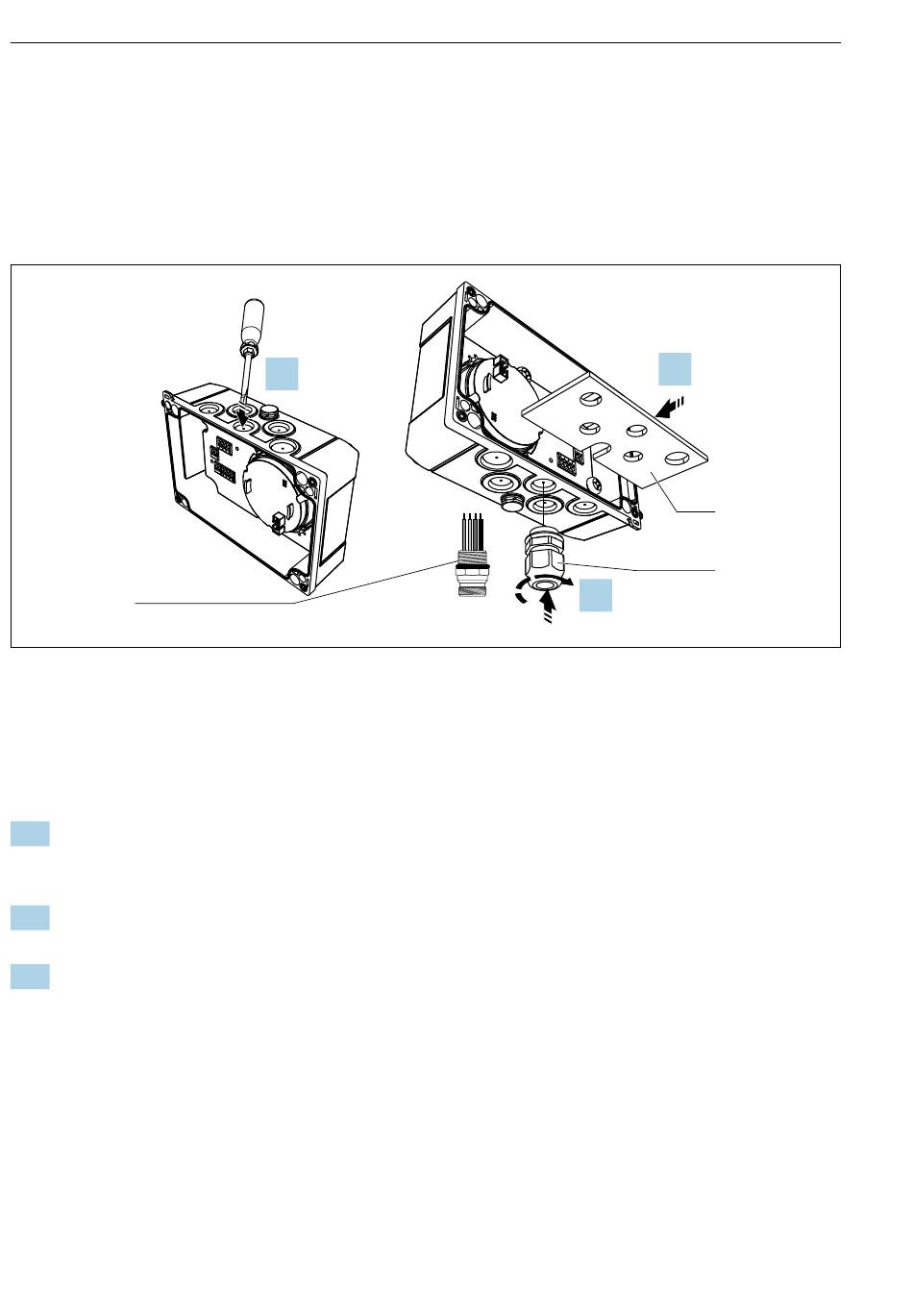

Montage der Kabelverschraubung bzw. des Feldbus-Gerätesteckers beim Kunststoffgehäuse
3
 4 Montage der Kabelverschraubung bzw. des Feldbus-Gerätesteckers
1 Montageplatte
2 Kabelverschraubung
3 Feldbus-Gerätestecker
1. Zunächst einen der vorgesehenen Ausbrüche an der Unterseite des Gerätes mit geeigne-
tem Werkzeug, z.B. Schraubendreher, öffnen. Ausbruch bei Zimmertemperatur öffnen.
Bei sehr niedrigen Temperaturen könnte andernfalls das Gehäuse beschädigt werden.
2. Einbau der Montageplatte für Kabelverschraubung und Feldbus-Gerätestecker. Die
Montageplatte liegt dem Feldanzeiger bei, siehe Lieferumfang.
3. Einbau der Kabelverschraubung bzw. des Feldbus-Gerätesteckers in die Montageplatte.
Eine Kabelverschraubung liegt dem Feldanzeiger bei, siehe Lieferumfang. Der Feldbus-
Gerätestecker ist als Zubehör erhältlich.
Montage der Kabelverschraubung bzw. des Feldbus-Gerätesteckers beim Aluminiumgehäuse
Beim Aluminiumgehäuse kann die Kabelverschraubung bzw. der Feldbus-Gerätestecker direkt
in das Gehäuse geschraubt werden. Eine Montageplatte ist nicht erforderlich.
12
1.
2.
1
2
3.
