 8 Anschluss an die Feldbusleitung PROFIBUS® PA

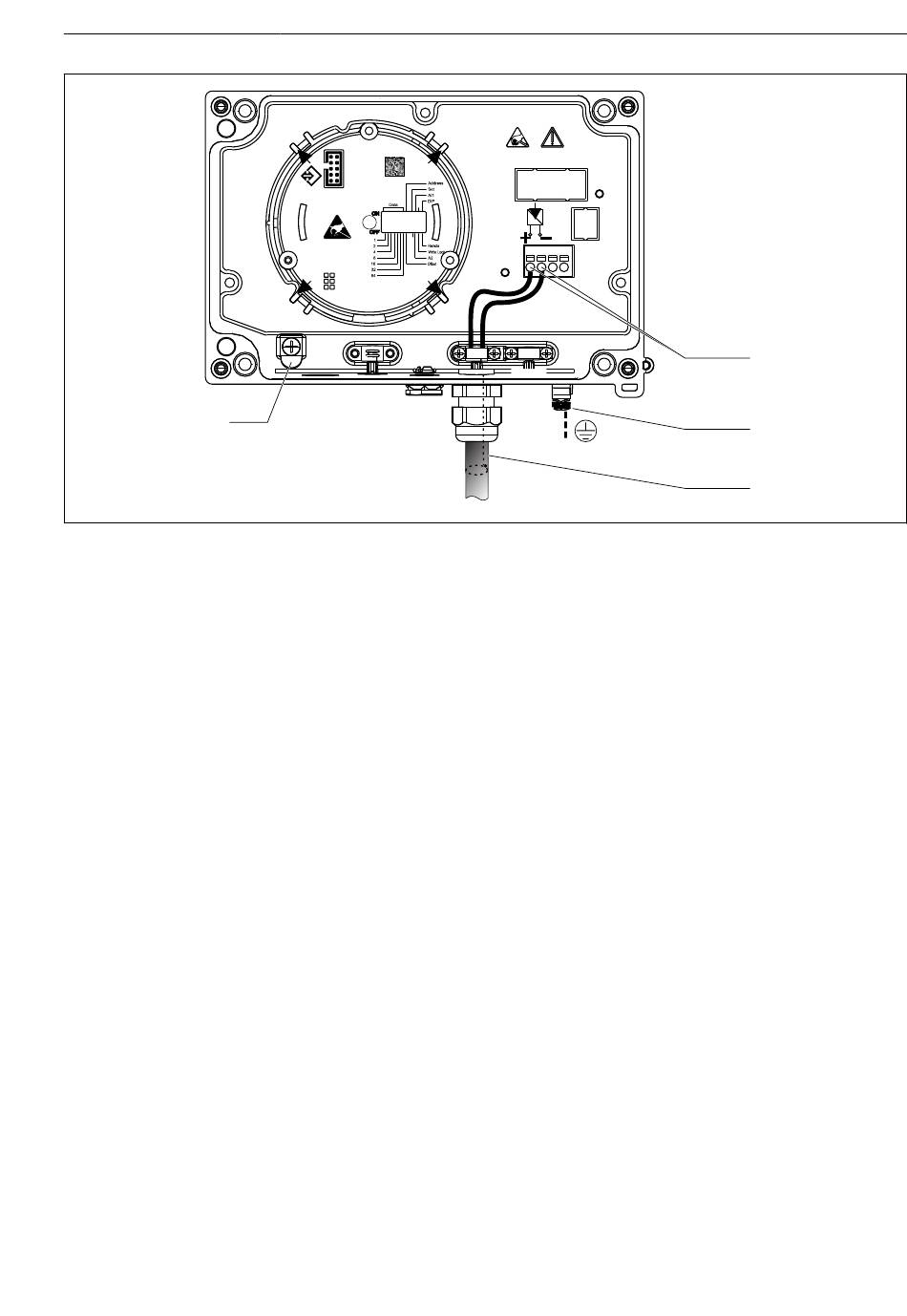

1 Anschlussklemmen - Feldbus-Kommunikation und Spannungsversorgung
2 Erdungsklemme innen (nur Aluminiumgehäuse)
3 Erdungsklemme außen
4 Abgeschirmtes Feldbuskabel
• Die Klemmen für den Feldbusanschluss (1+ und 2-) sind verpolungsunabhängig.
• Leitungsquerschnitt:
max. 2,5 mm 2 (14 AWG)
• Für den Anschluss ist grundsätzlich ein abgeschirmtes Kabel zu verwenden.
Feldbus-Gerätestecker
Optional kann in das Feldgehäuse, anstelle einer Kabelverschraubung, ein Feldbus Geräteste-
cker eingeschraubt werden. Feldbus-Gerätestecker können bei Endress+Hauser als Zubehör-
teil bestellt werden (siehe Kap. 'Zubehör' in der Betriebsanleitung).
Die Anschlusstechnik beim PROFIBUS® PA ermöglicht es, Messgeräte über einheitliche
mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzu-
schließen.
Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbindern
besitzt gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebs jederzeit entfernt, ausgetauscht
oder neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau
neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
