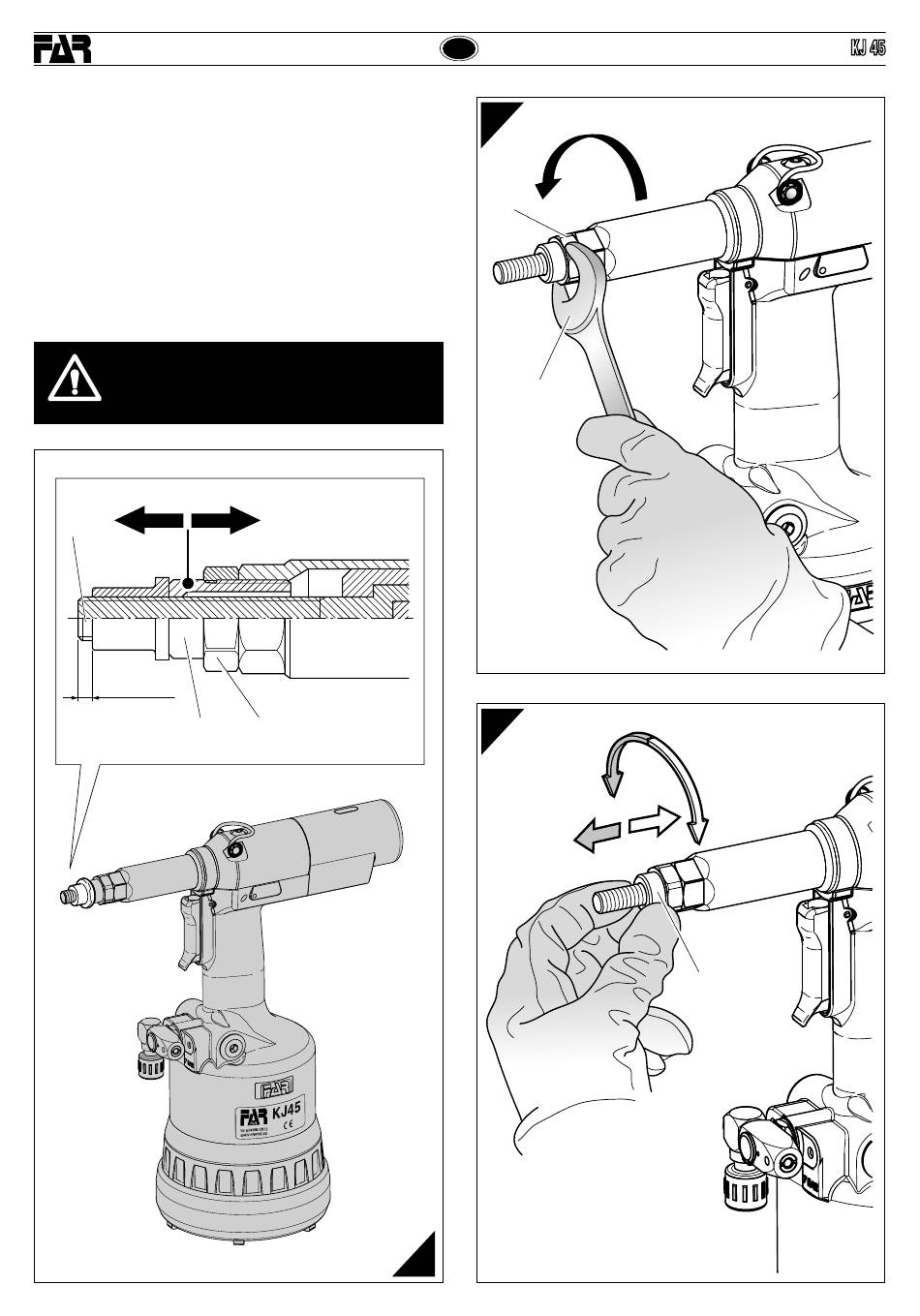

REGULACIÓN DE LA PAREJA TIRANTE CABEZA (fi g. f14-f15-f16)
Al variar la longitud de la tuerca a apretar hace falta regular la posición de
la cabeza (B) respecto al tirante fi leteado (A).
Desconectar la remachadora de la alimentación del aire comprimido.
Atornillar una tuerca remachable de la longitud querida sobre el tirante
fi leteado manualmente hasta que la cabeza de la tuerca toque la cabeza
(B) de la remachadora. La cabeza es ajustada correctamente si el tirante
fi leteado sale de la tuerca atornillado sobre sí mismo aproximadamente de
2 mm. En caso contrario desbloquear la virola (C) con una llave estándar de
mm 22 pues atornillar o destornillar la cabeza (B) hasta encontrar la justa
posición, al fi nal bloquear la virola (C).
¡ATENCIÓN!
Las operaciones susodichas tienen que ser efectuadas
con la máquina parada.
A
~2mm
B
42
C
f14
Date 04-2015
E
f15
C
22 mm
f16
KJ 45
B
Revisione - 05
