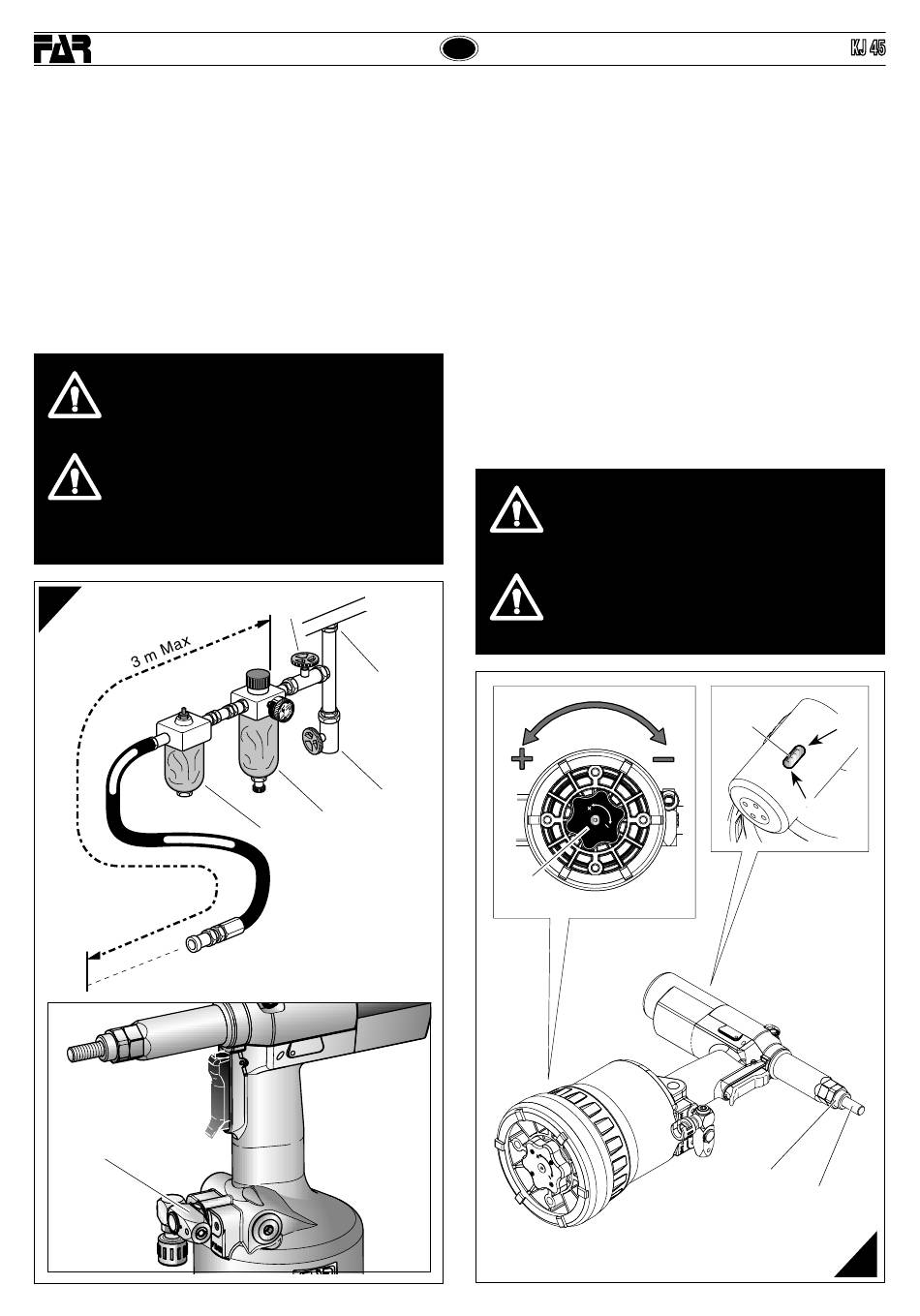

ALIMENTACIÓN DEL AIRE (fi g. f1)
La instalación debe contar con dispositivos para la depuración del aire y la
descarga de la condensación y debe garantizar una presión constante de
min. 6 bares en la entrada del alimentador. El regulador debe permanecer
con presión de 6,5 bares.
Conectar la máquina a la alimentación principal del aire comprimido según
las indicaciones del esquema en fi gura (f1).
1) Válvula de parada (a utilizar para efectuar el mantenimiento del regulador
fi ltro o de la unidad de lubricación)
2) Punto de toma de la alimentación principal
3) Punto de purga para la alimentación principal
4) Regulador de presión y fi ltro (purgar diariamente)
5) Lubricador
¡ATENCIÓN! La remachadora está equipada de una válvula de
retorno (F) que entra en función en caso de una presión del aire
comprimido claramente sobre 7 bares.
¡ATENCIÓN! Si la válvula de limitación (F) entra en función
con consecuente perdida de aire, recomendamos controlar
si la presión de alimentación de la remachadora corresponde
al valor de presión indicado en los datos técnicos de este
manual (hoja 37).
f1
F
38
1
2
3
4
5
GRUPO FRL
Date 04-2015
E
OPERACIONES PRELIMINARES (fi g. f2-f3)
Averiguar que la pareja, tirante fi leteado (A) y cabeza (B), montada sobre la
remachadora sea apropiada a la medida de la tuerca que se quiere apretar; en caso
contrario efectuar el cambio de formato (pág. 41). La pareja tirante fi leteado (A) +
cabeza (B) ensamblada sobre esta remachadora, corresponde a un fi leteado de M10.
Antes de emplear la remachadora y después de cada cambio de formato hay que
regular la carrera según las dimensiones, el formato de la tuerca y el espesor del
material a ajustar. Antes de efectuar esta operación rodar el pomo (M) según el sentido
de la fl echa, (+) para aumentar la carrera y (-) para disminuirla. Considerando que al
aumentar la carrera - rotación del pomo (M) - en el sentido indicado por el símbolo
(+) la distancia "h" (pág. 39) disminuye aumentando por lo tanto la acción de apriete.
Para averiguar si la carrera es regulada correctamente controlar el indicador (N),
comparándolo con los valores de la tabla (fi g. f3).
NOTA: Antes de la colocación defi nitiva de la tuerca hace falta controlar el apriete
que éste actúa sobre los espesores interesados, efectuando otros ajustes, como
indicado en la página 42 (las regulaciones detalladas son sólo una indicación, se
aconseja ver los datos técnicos de las tuercas empleadas).
¡ATENCIÓN! La regulación no correcta de la carrera de la
remachadora puede causar un malo apriete de las tuercas
y la posible rotura del tirante!
¡ATENCIÓN! Las operaciones susodichas tienen que ser
efectuadas con la máquina parada. Para visualizar la
carrera modifi cada (N) hay que alimentar la máquina.
15
M
N
0
0
B
A
Revisione - 05
KJ 45
15
f2
