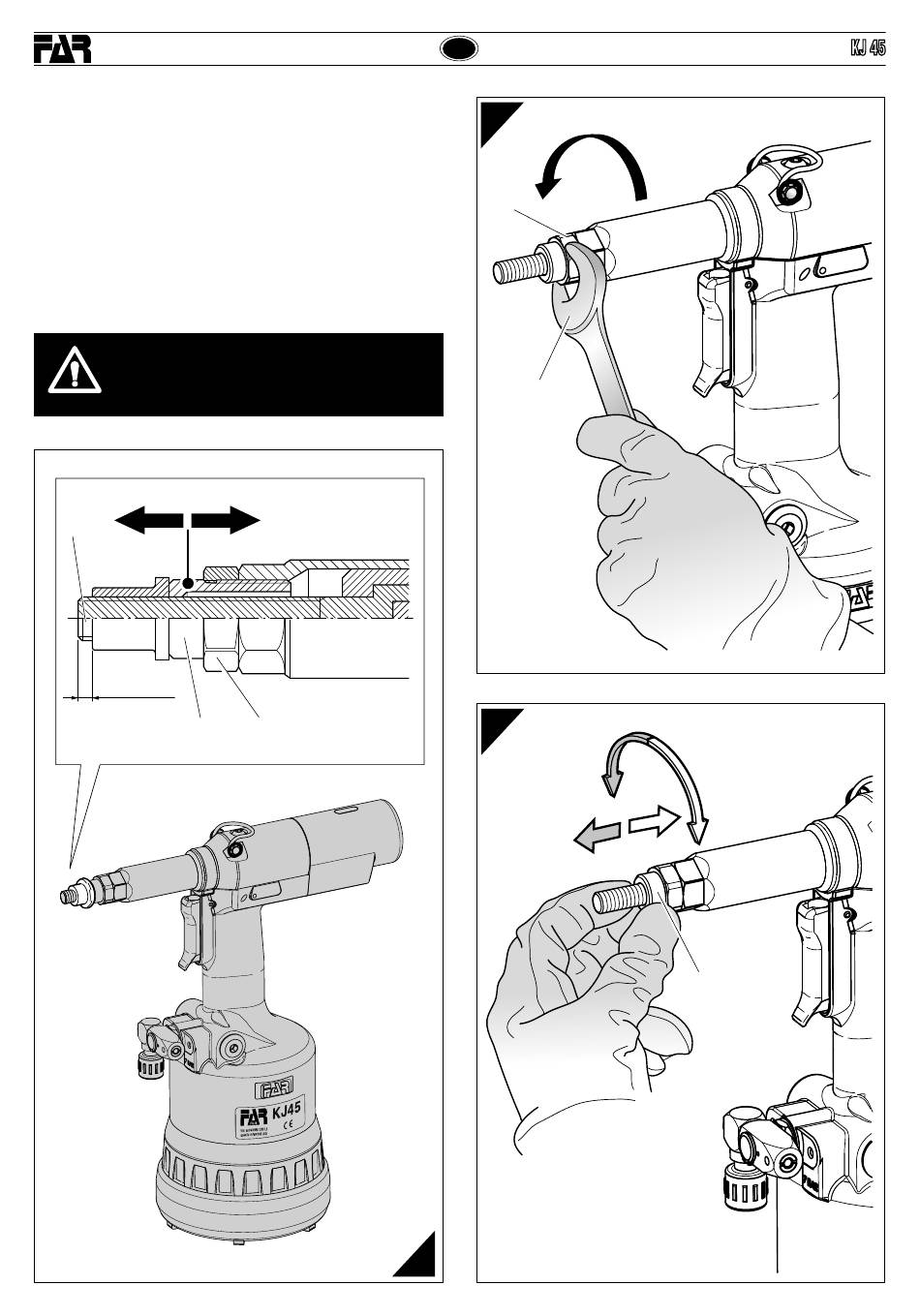

REGLAGE DU COUPLE TIRANT TETE (fi g. f14-f15-f16)
En cas de variation de la longueur de l'insert à serrer, il est nécessaire de
régler la position de la tête (B) par rapport au tirant fi leté (A).
Isoler la riveteuse de l'alimentation d'air comprimé.
Visser manuellement un insert de la longueur voulue sur le tirant fi leté jusqu'à
ce que la tête de l'insert soit en butée contre la tête (B) de la riveteuse. La
tête est correctement réglée si le tirant dépasse d'environ 2 mm l'insert vissé
sur celui-ci. Si tel n'est pas le cas, débloquer la bague (C) à l'aide d'une clé
commerciale de 22 mm puis visser ou dévisser la tête (B) jusqu'à ce que
soit obtenue la bonne position, ensuite bloquer la bague (C).
ATTENTION!
Les opérations ci-dessus doivent être effectuées alors
que la machine n'est pas alimentée.
A
~2mm
B
26
C
f14
Date 04-2015
F
f15
C
22 mm
f16
KJ 45
B
Revisione - 05
