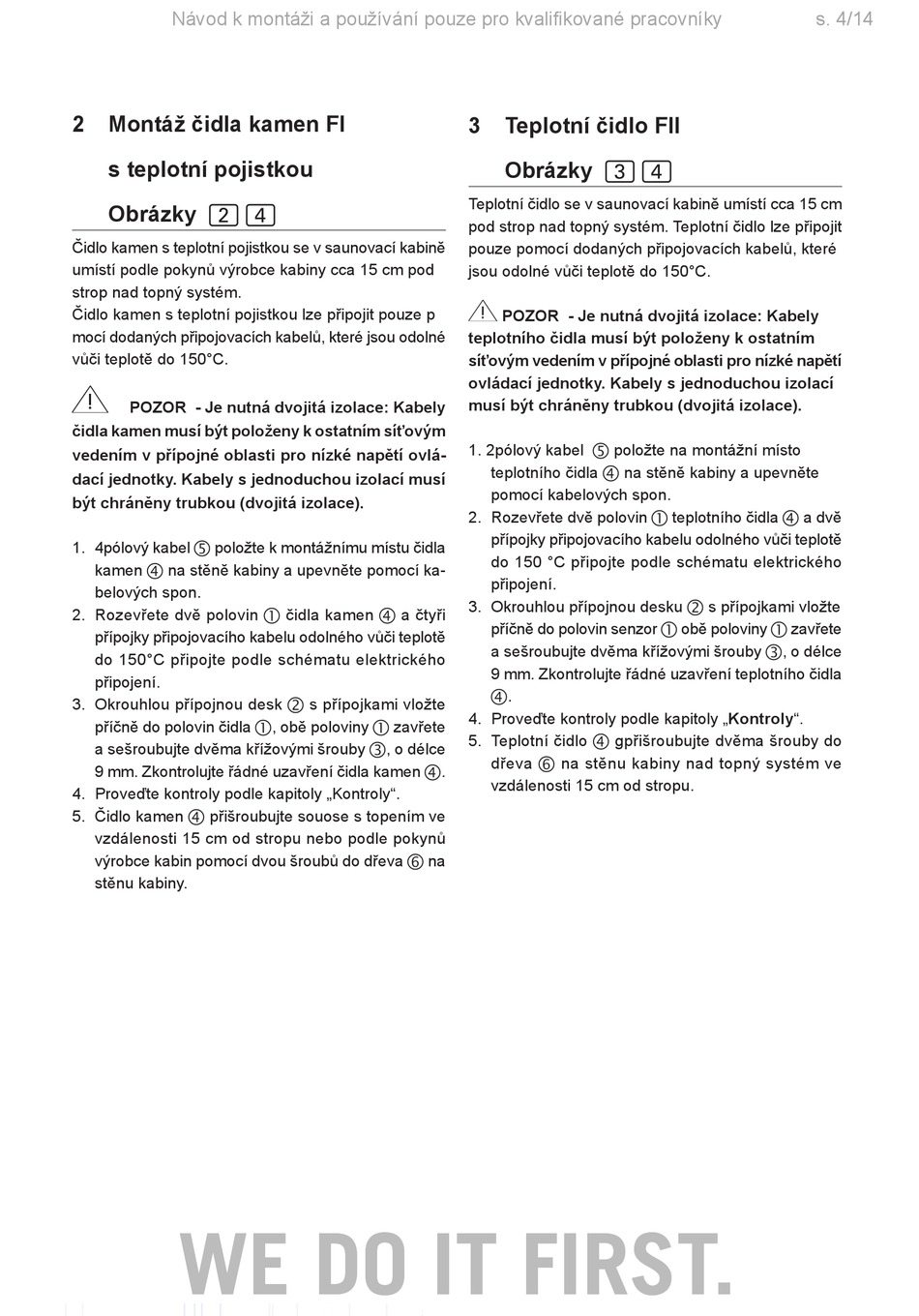

Návod k montáži a používání pouze pro kvalifikované pracovníky
2 Montáž čidla kamen FI
s teplotní pojistkou
Obrázky 2 4
Čidlo kamen s teplotní pojistkou se v saunovací kabině
umístí podle pokynů výrobce kabiny cca 15 cm pod
strop nad topný systém.
Čidlo kamen s teplotní pojistkou lze připojit pouze p
mocí dodaných připojovacích kabelů, které jsou odolné
vůči teplotě do 150°C.
POZOR - Je nutná dvojitá izolace: Kabely
čidla kamen musí být položeny k ostatním síťovým
vedením v přípojné oblasti pro nízké napětí ovlá-
dací jednotky. Kabely s jednoduchou izolací musí
být chráněny trubkou (dvojitá izolace).
1. 4pólový kabel 5 položte k montážnímu místu čidla
kamen 4 na stěně kabiny a upevněte pomocí ka-
belových spon.
2. Rozevřete dvě polovin 1 čidla kamen 4 a čtyři
přípojky připojovacího kabelu odolného vůči teplotě
do 150°C připojte podle schématu elektrického
připojení.
3. Okrouhlou přípojnou desk 2 s přípojkami vložte
příčně do polovin čidla 1, obě poloviny 1 zavřete
a sešroubujte dvěma křížovými šrouby 3, o délce
9 mm. Zkontrolujte řádné uzavření čidla kamen 4.
4. Proveďte kontroly podle kapitoly „Kontroly".
5. Čidlo kamen 4 přišroubujte souose s topením ve
vzdálenosti 15 cm od stropu nebo podle pokynů
výrobce kabin pomocí dvou šroubů do dřeva 6 na
stěnu kabiny.
WE DO IT FIRST. WE DO IT FIRST.
3 Teplotní čidlo FII
Obrázky 3 4
Teplotní čidlo se v saunovací kabině umístí cca 15 cm
pod strop nad topný systém. Teplotní čidlo lze připojit
pouze pomocí dodaných připojovacích kabelů, které
jsou odolné vůči teplotě do 150°C.
POZOR - Je nutná dvojitá izolace: Kabely
teplotního čidla musí být položeny k ostatním
síťovým vedením v přípojné oblasti pro nízké napětí
ovládací jednotky. Kabely s jednoduchou izolací
musí být chráněny trubkou (dvojitá izolace).
1. 2pólový kabel 5 položte na montážní místo
teplotního čidla 4 na stěně kabiny a upevněte
pomocí kabelových spon.
2. Rozevřete dvě polovin 1 teplotního čidla 4 a dvě
přípojky připojovacího kabelu odolného vůči teplotě
do 150 °C připojte podle schématu elektrického
připojení.
3. Okrouhlou přípojnou desku 2 s přípojkami vložte
příčně do polovin senzor 1 obě poloviny 1 zavřete
a sešroubujte dvěma křížovými šrouby 3, o délce
9 mm. Zkontrolujte řádné uzavření teplotního čidla
4.
4. Proveďte kontroly podle kapitoly „Kontroly".
5. Teplotní čidlo 4 gpřišroubujte dvěma šrouby do
dřeva 6 na stěnu kabiny nad topný systém ve
vzdálenosti 15 cm od stropu.
s. 4/14
