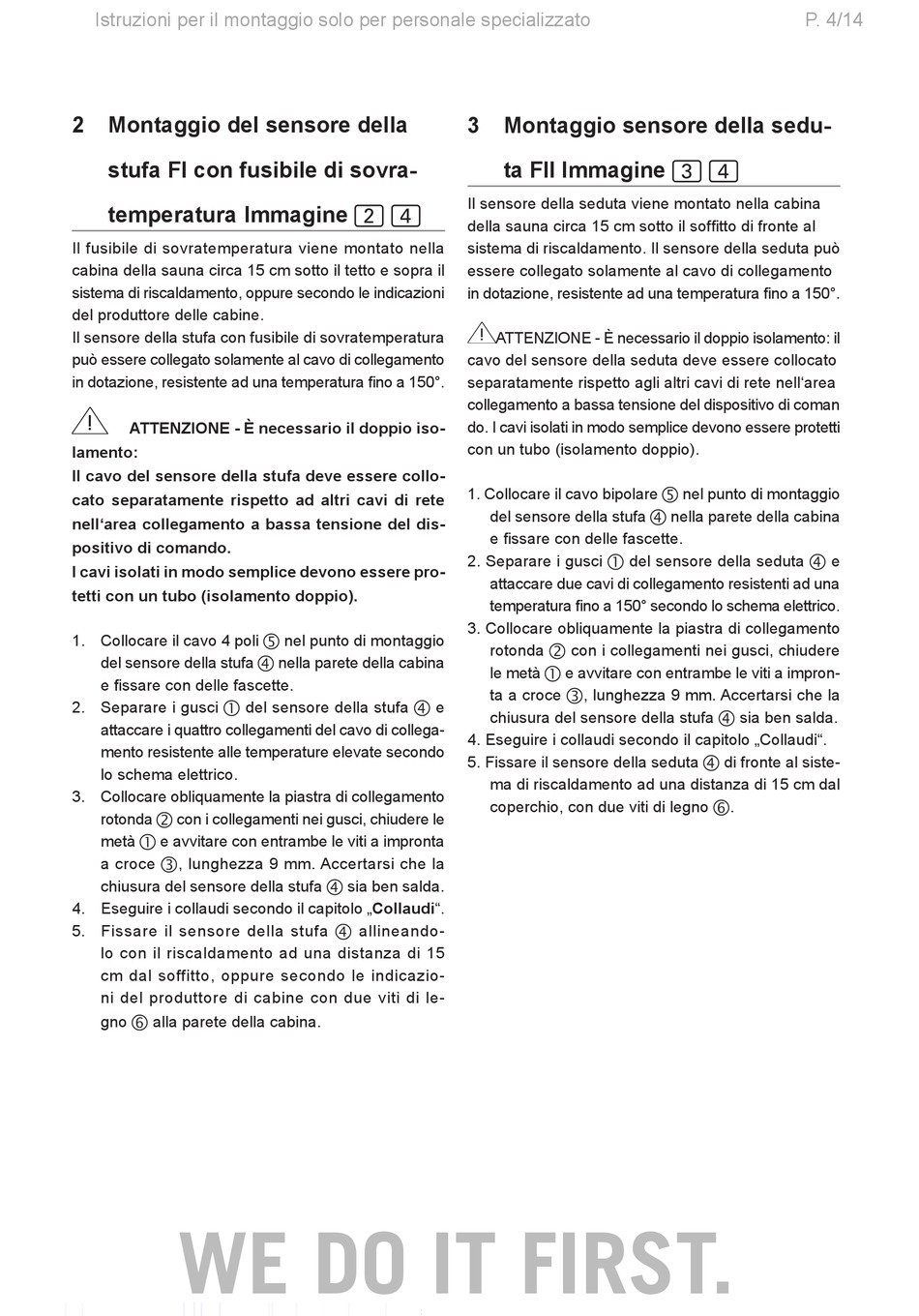

Sentiotec K3-NEXT Montageanleitung Seite 46

Istruzioni per il montaggio solo per personale specializzato
2 Montaggio del sensore della
stufa FI con fusibile di sovra-
temperatura Immagine 2 4
Il fusibile di sovratemperatura viene montato nella
cabina della sauna circa 15 cm sotto il tetto e sopra il
sistema di riscaldamento, oppure secondo le indicazioni
del produttore delle cabine.
Il sensore della stufa con fusibile di sovratemperatura
può essere collegato solamente al cavo di collegamento
in dotazione, resistente ad una temperatura fino a 150°.
ATTENZIONE - È necessario il doppio iso-
lamento:
Il cavo del sensore della stufa deve essere collo-
cato separatamente rispetto ad altri cavi di rete
nell'area collegamento a bassa tensione del dis-
positivo di comando.
I cavi isolati in modo semplice devono essere pro-
tetti con un tubo (isolamento doppio).
1. Collocare il cavo 4 poli 5 nel punto di montaggio
del sensore della stufa 4 nella parete della cabina
e fissare con delle fascette.
2. Separare i gusci 1 del sensore della stufa 4 e
attaccare i quattro collegamenti del cavo di collega-
mento resistente alle temperature elevate secondo
lo schema elettrico.
3. Collocare obliquamente la piastra di collegamento
rotonda 2 con i collegamenti nei gusci, chiudere le
metà 1 e avvitare con entrambe le viti a impronta
a croce 3, lunghezza 9 mm. Accertarsi che la
chiusura del sensore della stufa 4 sia ben salda.
4. Eseguire i collaudi secondo il capitolo „Collaudi".
5. Fissare il sensore della stufa 4 allineando-
lo con il riscaldamento ad una distanza di 15
cm dal soffitto, oppure secondo le indicazio-
ni del produttore di cabine con due viti di le-
gno 6 alla parete della cabina.
WE DO IT FIRST.
3 Montaggio sensore della sedu-
ta FII Immagine 3 4
Il sensore della seduta viene montato nella cabina
della sauna circa 15 cm sotto il soffitto di fronte al
sistema di riscaldamento. Il sensore della seduta può
essere collegato solamente al cavo di collegamento
in dotazione, resistente ad una temperatura fino a 150°.
ATTENZIONE - È necessario il doppio isolamento: il
cavo del sensore della seduta deve essere collocato
separatamente rispetto agli altri cavi di rete nell'area
collegamento a bassa tensione del dispositivo di coman
do. I cavi isolati in modo semplice devono essere protetti
con un tubo (isolamento doppio).
1. Collocare il cavo bipolare 5 nel punto di montaggio
del sensore della stufa 4 nella parete della cabina
e fissare con delle fascette.
2. Separare i gusci 1 del sensore della seduta 4 e
attaccare due cavi di collegamento resistenti ad una
temperatura fino a 150° secondo lo schema elettrico.
3. Collocare obliquamente la piastra di collegamento
rotonda 2 con i collegamenti nei gusci, chiudere
le metà 1 e avvitare con entrambe le viti a impron-
ta a croce 3, lunghezza 9 mm. Accertarsi che la
chiusura del sensore della stufa 4 sia ben salda.
4. Eseguire i collaudi secondo il capitolo „Collaudi".
5. Fissare il sensore della seduta 4 di fronte al siste-
ma di riscaldamento ad una distanza di 15 cm dal
coperchio, con due viti di legno 6.
