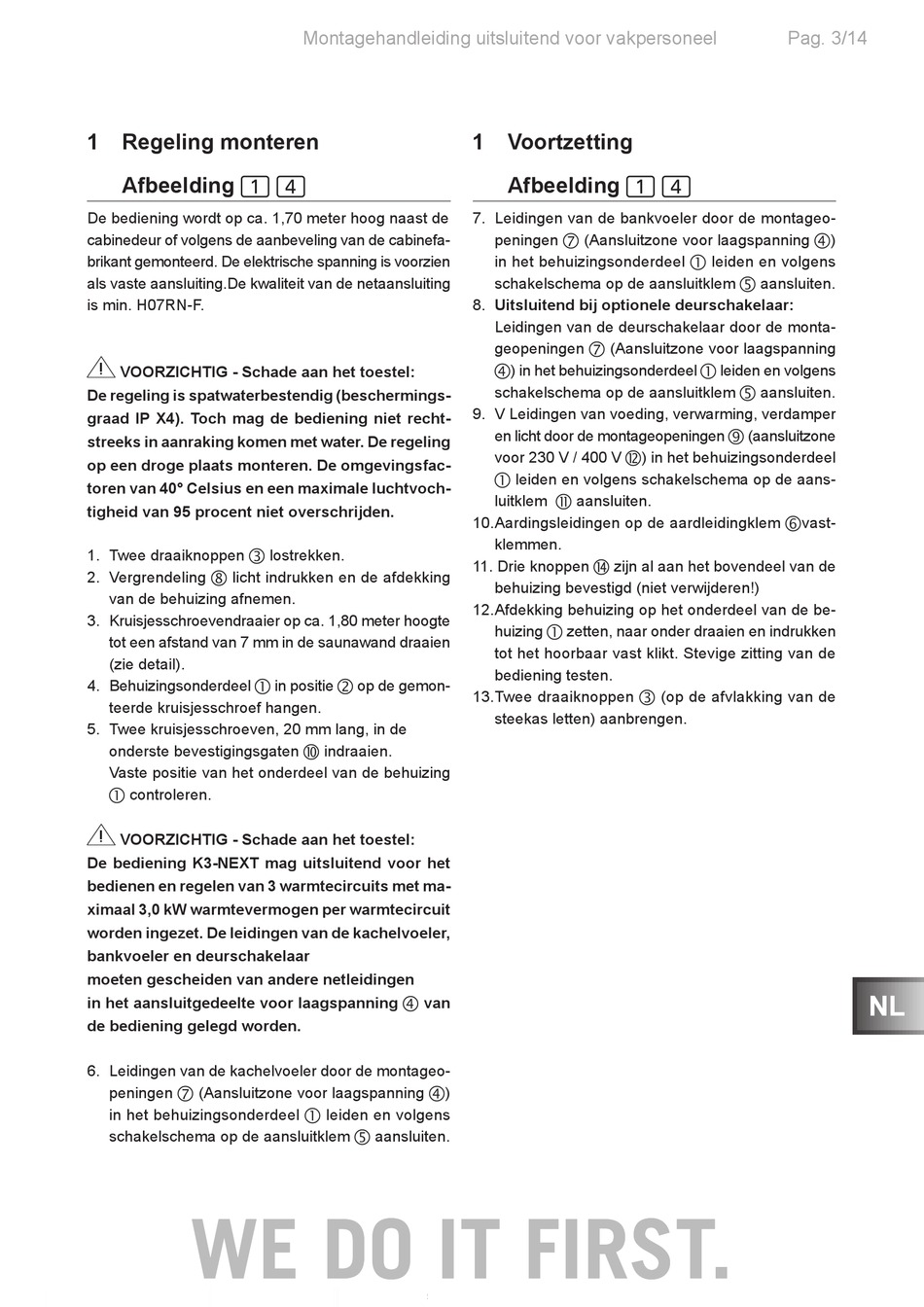

1 Regeling monteren
Afbeelding 1 4
De bediening wordt op ca. 1,70 meter hoog naast de
cabinedeur of volgens de aanbeveling van de cabinefa-
brikant gemonteerd. De elektrische spanning is voorzien
als vaste aansluiting.De kwaliteit van de netaansluiting
is min. H07RN-F.
VOORZICHTIG - Schade aan het toestel:
De regeling is spatwaterbestendig (beschermings-
graad IP X4). Toch mag de bediening niet recht-
streeks in aanraking komen met water. De regeling
op een droge plaats monteren. De omgevingsfac-
toren van 40° Celsius en een maximale luchtvoch-
tigheid van 95 procent niet overschrijden.
1. Twee draaiknoppen 3 lostrekken.
2. Vergrendeling 8 licht indrukken en de afdekking
van de behuizing afnemen.
3. Kruisjesschroevendraaier op ca. 1,80 meter hoogte
tot een afstand van 7 mm in de saunawand draaien
(zie detail).
4. Behuizingsonderdeel 1 in positie 2 op de gemon-
teerde kruisjesschroef hangen.
5. Twee kruisjesschroeven, 20 mm lang, in de
onderste bevestigingsgaten A indraaien.
Vaste positie van het onderdeel van de behuizing
1 controleren.
VOORZICHTIG - Schade aan het toestel:
De bediening K3-NEXT mag uitsluitend voor het
bedienen en regelen van 3 warmtecircuits met ma-
ximaal 3,0 kW warmtevermogen per warmtecircuit
worden ingezet. De leidingen van de kachelvoeler,
bankvoeler en deurschakelaar
moeten gescheiden van andere netleidingen
in het aansluitgedeelte voor laagspanning 4 van
de bediening gelegd worden.
6. Leidingen van de kachelvoeler door de montageo-
peningen 7 (Aansluitzone voor laagspanning 4)
in het behuizingsonderdeel 1 leiden en volgens
schakelschema op de aansluitklem 5 aansluiten.
WE DO IT FIRST. WE DO IT FIRST.
Montagehandleiding uitsluitend voor vakpersoneel
1
7. Leidingen van de bankvoeler door de montageo-
8. Uitsluitend bij optionele deurschakelaar:
9. V Leidingen van voeding, verwarming, verdamper
10. Aardingsleidingen op de aardleidingklem 6vast-
11. Drie knoppen E zijn al aan het bovendeel van de
12. Afdekking behuizing op het onderdeel van de be-
13. Twee draaiknoppen 3 (op de afvlakking van de
Voortzetting
Afbeelding 1 4
peningen 7 (Aansluitzone voor laagspanning 4)
in het behuizingsonderdeel 1 leiden en volgens
schakelschema op de aansluitklem 5 aansluiten.
Leidingen van de deurschakelaar door de monta-
geopeningen 7 (Aansluitzone voor laagspanning
4) in het behuizingsonderdeel 1 leiden en volgens
schakelschema op de aansluitklem 5 aansluiten.
en licht door de montageopeningen 9 (aansluitzone
voor 230 V / 400 V C) in het behuizingsonderdeel
1 leiden en volgens schakelschema op de aans-
luitklem B aansluiten.
klemmen.
behuizing bevestigd (niet verwijderen!)
huizing 1 zetten, naar onder draaien en indrukken
tot het hoorbaar vast klikt. Stevige zitting van de
bediening testen.
steekas letten) aanbrengen.
