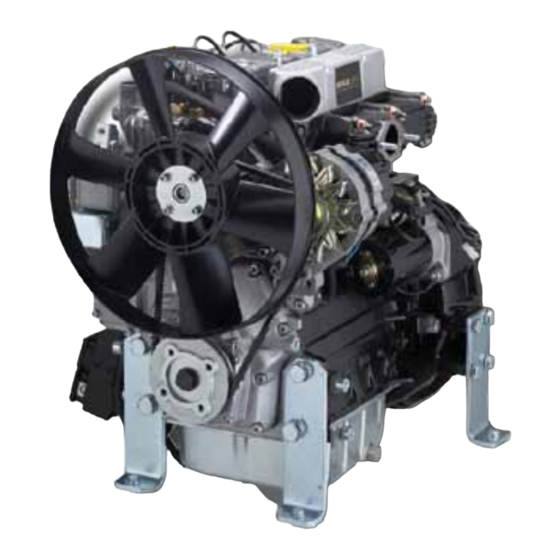

Kohler KDW1603 Bedienung-Wartung
  1. Anleitungen
  2. Marken
  3. Kohler Anleitungen
  4. Motoren
  5. KDW1603
  6. Bedienung-wartung

Kohler KDW1603 Bedienung-Wartung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
OWner's manual
usO-manuTenZIOne
emPlOI-enTreTIen
BeDIenunG-WarTunG
usO-manuTenCIOn
uTIlIZaÇÃO-manunTenÇÃO
KDW1603
KDW2204
KDW2204T
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kohler KDW1603

Inhaltszusammenfassung für Kohler KDW1603

  • Seite 1 OWner’s manual usO-manuTenZIOne emPlOI-enTreTIen BeDIenunG-WarTunG usO-manuTenCIOn uTIlIZaÇÃO-manunTenÇÃO KDW1603 KDW2204 KDW2204T...

  • Seite 2: Inhaltsverzeichnis

    TaBle OF COnTenTs - InDICe - TaBle Des maTerIes - InHalTs/VerZeICHnIs - InDICe - InDÍCe Safety Precautions ....................... 6-7 API/MIL Classifications - Sequenze API/MIL - Sequences API/MIL - Norme di Sicurezza ...................... 8-9 API/MIL Sequenzen - Secuencias API/MIL - Sequências API/MIL ........ 45 Precautiones de Securite ..................
  • Seite 3 TaBle OF COnTenTs - InDICe - TaBle Des maTerIes - InHalTs/VerZeICHnIs - InDICe - InDÍCe Indicator Lights - Descrizione delle Spie - Description des Voyants - every 200 Hours - Ogni 200 Ore - Toutes les 200 Heures Beschreibung der Kontrolllampen - Descripción de los Testigos - alle 200 stunden - Cada 200 Horas - Cada 200 Horas Descrição dos Indicadores Luminosos ..............64-68 Change Oil (Models With Standard Oil Sump) - Sotituzione Olio Carter per...
  • Seite 4 TaBle OF COnTenTs - InDICe - TaBle Des maTerIes - InHalTs/VerZeICHnIs - InDICe - InDÍCe every 600 Hours - Ogni 600 Ore - Toutes les 600 Heures every 5000 Hours - Dopo 5000 Ore - après 5000 Heures alle 600 stunden - Cada 600 Horas - Cada 600 Horas nach 5000 stunden - Después de 5000 Horas - Depois 5000 Horas Replace Alternator Belt - Sostituzione Cinghia Alternatore - Remplacement Check Alternator and Starter Motor - Controllo Motorino di Avviamento e Alternatore -...
  • Seite 5 Eingeschränkte 3-Jährige Dieselmotorgarantie Von Kohler ......... 134-137 Garantía Limitada De 3 Años Para Motor Diesel Kohler ........138-141 Garantia Limitada De 3 Anos Kohler Para Motor a Diesel ........142-145 Service - Assistenza - Service - Service - Asistencia Pedidos - Asistência ....146 Ordering Parts - Ordine Ricambi - Commandes Pieces - E-teil Bestellungen - Pedidos de Repuestos - Pedidos Recámbios ......146...

  • Seite 6: Safety Precautions

    saFeTY PreCauTIOns To ensure safe operation please read the following statements and understand their meaning. Also refer to your equipment manufacturer's manual for other important safety information. This manual contains safety precautions which are explained below. WarnInG Warning is used to indicate the presence of a hazard that can cause severe personal injury, death, or substantial property damage if the warning is ignored.
  • Seite 7 WarnInG WarnInG WarnInG CauTIOn explosive Gas can cause fires and electrical shock can cause injury. Fuel can cause fires and severe Hot liquid can cause severe burns. severe acid burns. burns. Do not touch wires while engine is Do not loosen radiator cap while Charge battery only in a well running.

  • Seite 8: Norme Di Sicurezza

    nOrme DI sICureZZa Al fine di garantire un utilizzo sicuro, si prega di leggere attentamente le seguenti istruzioni ed accertarsi di averne compreso il significato. Si raccomanda di consultare anche il manuale d’uso della propria apparecchiatura su cui sono riportate altre informazioni importanti per la sicurezza. Il presente manuale contiene le norme di sicurezza spiegate di seguito. Si prega di leggerle con attenzione.
  • Seite 9 aVVerTenZa aTTenZIOne aVVerTenZa aVVerTenZa le scosse elettriche possono Il combustibile esplosivo può I liquidi bollenti possono causare Il gas esplosivo può provocare gravi ustioni. provocare gravi lesioni personali. provocare incendi e gravi ustioni. incendi e gravi ustioni. Non aprire il tappo del radiatore se il Non toccare i cavi elettrici con il Caricare le batterie solo in un luogo motore è...

  • Seite 10: Précautions De Sécurité

    PréCauTIOns De séCurITé Afin de garantir une utilisation en toute sécurité, lire les instructions suivantes et s’assurer d’en comprendre la signification. Consultez également le manuel du fabricant de l’équipement pour obtenir d’autres informations importantes concernant la sécurité. Ce manuel contient des précautions de sécurité expliquées ci-dessous. Veuillez les lire attentivement. aVerTIssemenT La mention “Avertissement”...
  • Seite 11 aTTenTIOn aVerTIssemenT aVerTIssemenT aVerTIssemenT le liquide chaud peut causer des une décharge électrique peut le carburant explosif peut causer les gaz explosifs peuvent causer brûlures graves. provoquer des blessures des incendies et de graves brûlures. des incendies et de graves brûlures acides.

  • Seite 12: Sicherheitsvorkehrungen

    sICHerHeITsVOrKeHrunGen Zur Gewährleistung eines sicheren Betriebs sind folgende Hinweise zu lesen und ihre Bedeutung zu verstehen. Weitere wichtige Sicherheitsinformationen entnehmen Sie dem Herstellerhandbuch für Ihre Ausrüstung. Das vorliegende Handbuch enthält Sicherheitsvorkehrungen, die im Folgenden näher erläutert werden. Lesen Sie diese Angaben aufmerksam durch.

  • Seite 13: Kalifornien Proposition 65 Warnung

    WarnunG aCHTunG WarnunG WarnunG Heiße Flüssigkeit kann schwere explosives Gas kann Brände explosiver Kraftstoff kann Brände elektrische schläge können Verbrennungen verursachen. und schwere säureverätzungen und schwere Verbrennungen Verletzungen verursachen. verursachen. verursachen. Öffnen Sie den Kühler nicht, solange Berühren Sie bei laufendem Motor der Motor läuft oder sich heiß...

  • Seite 14: Precauciones De Seguridad

    PreCauCIOnes De seGurIDaD Para garantizar un funcionamiento seguro, lea detenidamente las siguientes instrucciones. Consulte también el manual del fabricante de su equipo, donde encontrará más información de seguridad importante. A continuación se explican las precauciones de seguridad del presente manual. Le rogamos que las lea atentamente. aDVerTenCIa El término “ADVERTENCIA “...
  • Seite 15 PreCauCIÓn aDVerTenCIa aDVerTenCIa aDVerTenCIa la explosión del carburante puede los líquidos calientes pueden causar las descargas eléctricas pueden el gas explosivo puede provocar provocar incendios y quemaduras quemaduras graves. provocar lesiones. incendios y quemaduras graves graves. por ácido. No toque los cables con el motor en No afloje la tapa del radiador mientras el No llene el tanque de combustible funcionamiento.

  • Seite 16: Precauções De Segurança

    PreCauÇões De seGuranÇa Para garantir o funcionamento seguro, por favor, leia e compreenda as indicações seguintes. Consulte também o manual do fabricante do equipamento relativamente a outras informações de segurança importantes. Este manual contém precauções de segurança que se encontram explicadas abaixo. Por favor leia atentamente. aDVerTÊnCIa Utiliza-se a advertência para indicar a presença de um perigo que pode causar ferimentos pessoaisgraves, morte ou danos materiais substanciais caso seja ignorada.
  • Seite 17 aDVerTÊnCIa aVIsO aDVerTÊnCIa aDVerTÊnCIa líquidos quentes podem causar O Choque eléctrico pode causar O Combustível explosivo pode O Gás explosivo pode causar queimaduras graves. ferimentos. causar incêndios e queimaduras incêndios e queimaduras de ácido Ne pas desserrer le bouchon du graves.
  • Seite 18 summary of First maintenance Operations Indice riassuntivo delle Operazioni di Prima manutenzione Index récapitulatif des Opérations de Premier entretien Inhaltsverzeichnis der ersten Wartungsarbeiten Indice Compendioso de las Operaciones de manutencion Indice resumidor das Operações de Primeira manutenção - MAINTENANCE PROCEDURES APPLY TO ENGINE OPERATING UNDER NORMAL OPERATING CONDITIONS, AND ARE TO BE PERFORMED AT THE FREQUENCY OUTLINED IN EACH SECTION.

  • Seite 19: Summary Of First Maintenance Operations - Indice Riassuntivo Delle Operazioni

    summary of First maintenance Operations Indice riassuntivo delle Operazioni di Prima manutenzione Index récapitulatif des Opérations de Premier entretien Inhaltsverzeichnis der ersten Wartungsarbeiten Indice Compendioso de las Operaciones de manutencion Indice resumidor das Operações de Primeira manutenção CHeCK - COnTrOllO - COnTrôle - KOnTrOlle - COmPrOBaCìOn - COnTrôle FreQuenCY x HOurs - PerIODICITa x Ore FreQuenCe x Heures - WarTunGsPerIODen x sTunDen maInTenanCe sCHeDule - DesCrIZIOne OPeraZIOne - DesCrIPTIOn De l’OPéraTIOn...
  • Seite 20 CHeCK - COnTrOllO - COnTrôle - KOnTrOlle - COmPrOBaCìOn - COnTrôle FreQuenCY x HOurs - PerIODICITa x Ore - Fre- maInTenanCe sCHeDule - DesCrIZIOne OPeraZIOne - QuenCe x Heures - WarTunGsPerIODen x sTun- DesCrIPTIOn De l’OPéraTIOn - BesCHreIBunG Des arBeITsVOrGanGs Den PerIODO x HOras- FreQuénCIa x HOras DesCrIPCIÓn De la OPeraCIÓn - DesCrIÇÃO Da OPeraÇÃO 1200 5000 10000...
  • Seite 21 rePlaCemenT - sOsTITuZIOne - remPlaCemenT - ausWeCHseln - susTITuCIÓn - suBsTITuIÇÃO FreQuenCY x HOurs - PerIODICITa x Ore - maInTenanCe sCHeDule - DesCrIZIOne OPeraZIOne - DesCrIPTIOn De l’OPéraTIOn - FreQuenCe x Heures - WarTunGsPerIODen x sTunDen PerIODO x HOras- FreQuénCIa x HOras BesCHreIBunG Des arBeITsVOrGanGs - DesCrIPCIÓn De la OPeraCIÓn - DesCrIÇÃO Da OPeraÇÃO 1200...
  • Seite 22 rePlaCemenT - sOsTITuZIOne - remPlaCemenT - ausWeCHseln - susTITuCIÓn - suBsTITuIÇÃO FreQuenCY x HOurs - PerIODICITa’ x Ore FreQuenCe x Heures - WarTunGsPerIODen x maInTenanCe sCHeDule - DesCrIZIOne OPeraZIOne - DesCrIPTIOn De l’OPéraTIOn - sTunDen - PerIODO x HOras- FreQuénCIa x HOras BesCHreIBunG Des arBeITsVOrGanGs - DesCrIPCIÓn De la OPeraCIÓn - DesCrIÇÃO Da OPeraÇÃO 1200 5000 10000...
  • Seite 23 OVerHaul - reVIsIOne - reVIsIOn - üBerHOlunG - reVIsIOn - reVIsÃO FreQuenCY x HOurs - PerIODICITa’ x Ore maInTenanCe sCHeDule - DesCrIZIOne OPeraZIOne - DesCrIPTIOn De l’OPéraTIOn - FreQuenCe x Heures - WarTunGsPerIODen x - BesCHreIBunG Des arBeITsVOrGanGs sTunDen - PerIODO x HOras- FreQuénCIa x HOras DesCrIPCIÓn De la OPeraCIÓn - DesCrIÇÃO Da OPeraÇÃO 1200 5000...

  • Seite 24: Engine Identification - Identificazione Motore - Identification Moteur Identifizierungsdaten - Identificacion Del Motor - Identificação Do Motor

    enGIne IDenTIFICaTIOn - IDenTIFICaZIOne mOTOre - IDenTIFICaTIOn mOTeur - IDenTIFIZIerunGsDaTen - IDenTIFICaCIOn Del mOTOr - IDenTIFICaÇÃO DO mOTOr engine model number Tipo motore Giri/1’ Type moteur Tours/mn motortype eingestellte Drehzahl Tipo motor r.p.m. Tipo do motor Voltas 1’ specification number serial number Codice Cliente matricola Identificazione motore...
  • Seite 25 enGIne IDenTIFICaTIOn - IDenTIFICaZIOne mOTOre - IDenTIFICaTIOn mOTeur IDenTIFIZIerunGsDaTen - IDenTIFICaCIOn Del mOTOr - IDenTIFICaÇÃO DO mOTOr - name plate for ePa rules applied on rocker-arm cap Compilation example - esempio di compilazione - exemple sur la compilation - Targhetta per norme ePa applicata sul cappello bilancieri - Beispiel - ejemplo de rellenado - exemplo de preenchimento - Plaquette d’identification pour normes ePa appliquée sur la chape balanciers - auf der Kipphebelabdeckung angebrachtes schild für ePa-richtlinien...

  • Seite 26: Preface

    The information contained within this manual is the sole property of Kohler Co. As such, no reproduction or replication in whole or part is allowed without the express written permission of Kohler Co.

  • Seite 27: Premessa

    1. le persone che effettuano un lavoro di servizio su motori Kohler siano adeguatamente addestrate ed attrezzate per provvedere in modo sicuro e professionale alle operazioni necessarie; 2. le persone che effettuano un lavoro di servizio su motori Kohler posseggano un’adeguata manualità e gli attrezzi speciali Kohler per provvedere in modo sicuro e professionale alle operazioni necessarie;...

  • Seite 28: Preface

    PreFaCe Nous avons fait le possible pour donner dans ce manuel des informations techniques soignées et à jour. Le développement des moteurs Kohler est toutefois continu ; par conséquent les informations données par cette publication sont sujettes à des variations sans obligation de préavis.

  • Seite 29: Einleitung

    Die Informationen in diesem Werkstatthandbuch setzt voraus: 1. Das die Person oder Personen, die die Arbeiten ausführen an der Motortypreihe Kohler gut geschult sind und die notwendigen Kenntnisse haben für diese Arbeiten; 2. Das die Person oder Personen, die die Arbeiten ausführen an der Motortypreihe Kohler über die notwendigen Werkzeuge und Spezialwerzeuge verfügen, um die Arbeiten auszuführen;...

  • Seite 30: Premisa

    PremIsa Hemos procurado hacer lo posible por dar información técnica precisa y al dia en el interior de este manual. La evolución de los motores Kohler es sin embargo continua por lo tanto la información contenida en el interior de esta publicación está sujeta a variaciones sin obligación de previo aviso.

  • Seite 31: Preambulo

    GeraIs De serVIÇO 1. Utilize apenas peças de substituição originais da Kohler. A utilização das peças de reposição incorrectas pode causar danos graves ou desgaste ao motor e com isto anular a garantia.

  • Seite 32: Specifications - Caratteristiche - Caracteristiques - Technische Daten - Caracteristicas - Características

    sPeCIFICaTIOns - CaraTTerIsTICHe - CaraCTerIsTIQues - TeCHnIsCHe DaTen - CaraCTerIsTICas - CaraCTerÍsTICas enGIne mODel - mODellO DI mOTOre - TYPe De mOTeur - mOTOrenTYP - TIPO De mOTOr - TIPO De mOTOr see Page 47 - Vedi Pag. 47 - Voir Page 47 - siehe seite 47 - Ver Pág.
  • Seite 33 DImensIOns - DImensIOnI D’InGOmBrO - mesures D’enCOmBremenT - KDW1603 eInBaumasse - DImensIOne eXTerIOres - DImenÇões eXTerIOres 594.00/23.38 45.20/1.77 210.50/8.28 194.50/7.65 584.00/22.99 556.50/21.90 73.05/2.87 658.50/25.92 493.50/19.42 523.20/ 523.00/20.59 20.59 73.00/2.87 250.20/ 9.85 180.00/7.08 180.00/7.08 60.00/2.36 +0.00 -0.03 60.00/2.36 189.00/ +0.0000 7.44...

  • Seite 34: Engine Dimensions - Dimensioni D'ingombro - Mesures D'encombrement - Einbaumaße - Dimensione Exteriores - Dimençôes Exteriores

    KDW2204 enGIne DImensIOns - DImensIOnI D’InGOmBrO - mesures D’enCOmBremenT eInBaumasse - DImensIOne eXTerIOres - DImenÇões eXTerIOres 571.00 [22.48] 257.20 [10.13] 244.2000 [9.61] 313.80 [12.35] 833.96 [32.83] 736.81 [29.01] 697.79 [27.47] 20° 744.00 [29.29] FAN CL 724.00 [28.50] 724.0000 [28.50] 224.90 [8.85] 365.00 [14.37] 30°...
  • Seite 35 KDW2204T enGIne DImensIOns - DImensIOnI D’InGOmBrO - mesures D’enCOmBremenT - eInBaumasse - DImensIOne eXTerIOres - DImenÇões eXTerIOres...
  • Seite 36 nOTes - nOTe - BemerKunG - nOTas...

  • Seite 37: Pre-Start Check - Prima Dell'avviamento - Avant Le Demarrage

    DuranTe las PrImeras 50 HOras HaCerlO FunCIOnar al 70% De su CarGO nOrmal Utilize só peças originais Kohler. A não utilização de peças originais poderá provocar danos ao motor. A falta de cumprimento das operações descritas nas páginas seguintes pode comportar o perigo de danos para a máquina e/ou para a instalação. A inobservância provoca a decadência da garantia.

  • Seite 38: Lubrication - Uso - Emploi - Bedienung - Utilisacion - Utilização

    OIl usaGe emPlOI BeDIenunG uTIlIsaCIOn uTIlIZaÇÃO using the proper type and weight of oil in the crankcase is extremely important. Check oil daily and change oil according to the maintenance schedules specified in this manual. Failure to use the correct oil type, or using dirty oil, will cause premature engine wear and failure, and will void the warranty.
  • Seite 39 Die Verwendung von Öl eines geeigneten Typs und Gewichts im Kurbelgehäuse ist von höchster Wichtigkeit. Prüfen sie den Ölstand täglich und wechseln sie das Öl gemäß den Wartungsplänen in diesem Handbuch. Die Verwendung einer falschen Ölsorte oder von verschmutztem Öl führt zu vorzeitigem motorverschleiß und -ausfall und läßt Ihre Garantie ungültig werden. sorgen sie stets für einen korrekten Ölstand im Kurbelgehäuse, um übermäßigen Verschleiß...

  • Seite 40: Sae Classification - Classificazione Sae-Classement Sae - Klassifizierung Sae - Classificatiòn Sae - Classificação Sae

    avoid prolonged or repeated skin contact with used engine oil, or wear protective gloves. used oil has been linked to skin cancer in laboratory animals. If contact cannot be avoided, thoroughly wash exposed areas with soap and water. respect the environment; dispose of oil in accordance with local ordinances. l’olio motore esausto può...

  • Seite 41: Klassifizierung Sae

    KlassIFIZIerunG sae Bei der Klassifizierung SAE werden die Öle auf der Grundlage ihrer Viskosität bewertet. Andere qualitative Eigenschaften werden nicht berücksichtigt. Die erste Zahl bezieht sich auf die Viskosität im kalten Zustand für den Einsatz in der kalten Jahreszeit (Symbol W = Winter ), während sich die zweite Zahl auf die heiße Jahreszeit bezieht. Die Auswahlkriterien müssen im Winter die Mindesttemperatur, der der Motor ausgesetzt wird, und im Sommer die Höchsttemperatur für den Betrieb berücksichtigen.

  • Seite 42: Spécifications Internationales Pour Les Lubrifiants

    InTernaTIOnal luBrICanT sPeCIFICaTIOns They define testing performances and procedures that the lubricants need to successfully respond to in several engine testing and laboratory analysis so as to be considered qualified and in conformity to the regulations set for each lubrication kind. A.P.I.: American Petroleum Institute MIL:...

  • Seite 43: Especificaciones Internacionales Para Lubricantes

    InTernaTIOnale sPeZIFIKaTIOnen Für sCHmIermITTel Mit diesen Spezifikationen werden die Leistungen und die Testverfahren definiert, die die Schmiermittel erfolgreich in verschiedenen Motortests und bei Laboruntersuchungen bestehen müssen, damit sie als geeignet und normgerecht für die erforderliche Schmierart eingestuft werden. A.P.I.: American Petroleum Institute MIL: Militär-Spezifikation USA für Motoröle, erlassen aus logistischen Gründen ACEA:...

  • Seite 44: Acea Regulations - Acea Sequences - Norme Acea - Sequenze Acea - Normes Acea - Sequences Acea - Vorschriften Acea - Acea Sequenzen - Normas Acea - Secuencias Acea - Normas Acea - Sequências Acea

    aCea reGulaTIOns - nOrme aCea - nOrmes aCea - VOrsCHrIFTen aCea - nOrmas aCea - nOrmas aCea seQuenZe aCea - seQuenCes aCea - aCea seQuenCes - aCea-seQuenZen - seCuenCIas aCea - seQuÊnCIas aCea HeaVY DuTY DIesel enGIne OIl - DIesel PesanTI - DIesel lOurD DIeselmOTOren Für GasOlIne/DIesel enGIne OIl - PeTrOl - BenZIna - essenCe - BenZIn - GasOlIna sCHWere arBeITen - DIesel PesaDO - GasOlIO TIPO PesaDO a1 = Low-Viscosity Oil for Friction Reduction...

  • Seite 45: Api/Mil Sequenzen - Secuencias Api/Mil - Sequências Api/Mil

    OIl ClassIFICaTIOns aPI/mIl - seQuenZe aPI/mIl - seQuenCes aPI/mIl aPI/mIl seQuenZen - seCuenCIas aPI/mIl - seQuÊnCIas aPI/mIl PeTrOl - BenZIna - essenCe DIesel BenZIn - GasOlIna CH-4 CG-4 CF-4 CF-2 CF Ce CD CC sC sD se sF sG l- 46152 D / e CurrenT - COrrenTI OBsOleTe - OBsOleTI sae Viscosity Grade - Gradazioni sae - Viscosité...

  • Seite 46: Schmieröle - Aceite Recomendado - Óleo Recomendado

    OIL RECOMMENDATIONS specifications OLIO PRESCRITTO specifiche aPI sJ/CF 4 HUILE INDIQUèE spécification aGIP sInT 2000 5W40 VORGESCHRIEBENE SCHMIERÖLE aCea a3-96 B3-96 spezifikation ACEITE RECOMENDADO mIl-l-46152 D/e especificado ÓLEO RECOMENDADO especificação - Using the proper type and weight of oil in the engine is extremely important, as is daily checking of oil level and changing oil regularly. Failure to use the correct oil, or using dirty oil, will cause premature engine wear, failure, and may void the warranty.

  • Seite 47: Oil Capacity - Capacitá Olio - Capacité Huile - Ölinhalt - Capacidad Aceite - Capacidade De Oleo

    OIl CaPaCITY - CaPaCITÁ OlIO mOTOrI - CaPaCITé HuIle mOTeurs - ÖlInHalT- mOTOren CaPaCIDaD aCeITe mOTOres - CaPaCIDaDe De OleO De mOTOres STANDARD Capacity Sheet Metal Oil Sump Coppa Olio STANDARD in Lamiera Carter Huile STD. en Tôle STANDARDÖLWANNE aus Blech Cárter ESTÁNDAR de Chapa Cárter Óleo PADRÃO de Chapa ENHANCED Aluminum Oil Sump...

  • Seite 48: Adding Oil - Rifornimento Olio Motore - Ravitaillement Huile Carter - Öl-Aufüllen - Suministración Aceite Cárter - Reabastecimento Óleo Carter

    adding Oil - make sure engine is stopped, level, and cool so oil has time to drain into sump. rifornimento Olio ravitaillement Huile moteur - Il rifornimento e il controllo livello olio deve essere effettuato con il motore in posizione orizzontale. nachfüllen von motoröl - le ravitaillement et le contrôle du niveau d’huile doit être fait avec le moteur sur une surface plane.

  • Seite 49: Air Cleaner - Rifornimento Olio Filtro Aria - Ravitaillement Huile Filtre À Air - Luftfilter Öl Einfüllen - Suministración Aceite Filtro Aire - Reabastecimento Óleo Filtro Ar

    - Respect the environment; dispose of oil in accordance with local ordinances. engines with Oil Bath air air Cleaner Filling Filter rifornimento Olio Filtro aria Per motori con Filtro aria a - Non disperdere l’olio esausto in ambiente in quanto altamente inquinante. ravitaillement Huile Filtre à...

  • Seite 50: Fuel Warning - Rifornimento Combustibile - Ravitailement Combustible - Krafstoff Einfüllen - Suministración Combustible - Reabastecimiento Combustivel

    Fuel Warning WarnInG: explosive fuel vapors can cause severe injury or death. Vaporized fuels are highly explosive. use extreme care when rifornimento Combustibile handling and storing fuels. store fuels in a well-ventilated area away from spark producing equipment and out of the reach of children. ravitaillement Combustible never add fuel to the tank while the engine is running because spilled fuel may ignite on contact with hot parts or from sparks.

  • Seite 51: Fuel - Combustibile - Combustible - Kraftstoff - Combustible - Combustivel

    DIesel Fuel Fuel reCOmmenDaTIOns Purchase diesel fuel in small quantities and store in clean, approved containers. Clean fuel prevents the diesel fuel injectors and pumps from clogging. Do not overfill the fuel tank. Leave room for the fuel to expand. Immediately clean up any spillage during refueling. Never store diesel fuel in galvanized containers;...
  • Seite 52 COmBusTIBIle sPeCIFICHe COmBusTIBIle Acquistare il combustibile in piccole quantità e conservarlo in contenitori adeguati e puliti. La pulizia del combustibile previene l’ostruzione degli iniettoril. Non riempire completamente il serbatoio combustibile. Lasciare spazio al combustibile per espandersi. Pulire immediatamente ogni fuoriuscita di combustibile durante il rifornimento. Non conservare mai il combustibile in contenitori galvanizzati;...
  • Seite 53 COmBusTIBle sPéCIFICaTIOns Du CarBuranT Acheter le carburant en petites quantités et le conserver dans des conteneurs propres et adéquats. Le nettoyage du carburant empêche les injecteurs de se boucher. Ne pas remplir complètement le réservoir à carburant. Laisser l’espace nécessaire au carburant pour s’étendre. Nettoyer immédiatement toute sortie de carburant pendant le ravitaillement. Ne jamais conserver le carburant dans des conteneurs galvanisés ;...

  • Seite 54: Kraftstoff

    KraFTsTOFF sPeZIFIKaTIOnen Für Den KraFTsTOFF Der Kraftstoff sollte in kleinen Mengen gekauft und in geeigneten und sauberen Behältern gelagert werden. Die Verwendung von gereinigtem Kraftstoff beugt der Verstopfung der Einspritzdüsen vor. Der Kraftstofftank sollte nicht vollständig gefüllt werden. Die Ausdehnung des Kraftstoffs sollte ermöglicht werden. Bei Kraftstoffaustritten während dem Betanken sollten diese unverzüglich entfernt werden.
  • Seite 55 COmBusTIBle esPeCIFICaCIOnes Del COmBusTIBle Comprar el combustible en pequeñas cantidades y guardarlo en recipientes adecuados y limpios. La limpieza del combustible previene la obstrucción de los inyectores. No llenar completamente el depósito de combustible. Dejar espacio para que el combustible pueda expandirse. Limpiar inmediatamente los derrames de combustible durante el rellenado. No conservar jamás el combustible en recipientes galvanizados;...
  • Seite 56 COmBusTÍVel esPeCIFICaÇões DO COmBusTÍVel Adquira combustível em pequenas quantidades e guarde-o em recipientes adequados e limpos. A limpeza do combustível evita a obstrução dos injectores. Não encha completamente o depósito do combustível. Deixe espaço para que o combustível se expanda. Limpe imediatamente sempre que ocorrer uma saída de combustível durante o abastecimento. Nunca guarde o combustível em recipientes galvanizados;...

  • Seite 57: Refueling - Rifornimento Combustibile - Ravitaillement Combustible - Kraftstoff

    - Do not overfill the fuel tank. leave room for the fuel to expand. Clean up any spills during refueling. refueling - non riempire completamente il serbatoio , ma tenersi a circa 1 cm dal livello massimo, onde permettere un certo movimento rifornimento Combustibile del carburante.

  • Seite 58: Air Bleeding - Disareazione - Deareation - Entlüftung - Purgado Del Circuito De Inyección - Disarejação

    - Unscrew the union bolt connected to the pipe coming from the injection pump overflow. air Bleeding Disareazione - Svitare e rimuovere il bullone raccordo collegato al tubo proveniente dal rifiuto pompa iniezione. Desareation entlüftung - Dévisser et enlever le boulon de raccord relié au tuyau de refoulement de la pompe à injection. Purgado del Circuito de Inyección - Die Anschlussschraube, die an das Rohr angeschlossen ist, das vom Rücklauf der Einspritzpumpe...
  • Seite 59 - Operate fuel pump with the lever on the mechanical fuel pump. - Do nOT manually operate the fuel pump with the engine running. - Pompare il combustibile manualmente con la leva sulla pompa - evitare tassativamente di azionare il comando manuale della pompa di alimentazione con il alimentazione.

  • Seite 60: Adding Coolant - Rifornimento Liquido Di Raffreddamento - Ravitaillement

    The fluid coolant circuit is pressurized. Inspections must only be made when the engine has cooled and even in this case, the radiator or adding Coolant expansion chamber plug must be unscrewed with the utmost caution. rifornimento liquido di If an electric fan is installed, do not approach a hot engine since the fan itself could start up even when the engine is at a standstill. raffreddamento Coolant fluid is polluting.

  • Seite 61: Bleeding The Cooling System - Disareazione Del Circuito Di Raffreddamento Dèsaèration Du Circuit De Refroidissement - Entlüftung Des Kühlkreislaufs Desaereación Del Cicuito De Refrigeración - Desgaseificação Do Circuito De Arrefecimento

    - If the engine does not have an overflow reservoir, add coolant up to bottom of - If coolant does not cover tubes, fill until they are covered by-a ~ 5 mm fluid layer. Put overflow tube. cap back on radiator. - Con motori provvisti di serbatoio compensatore separato, introdurre il liquido sino al - Il liquido deve ricoprire i tubi all’interno del radiatore di ~ 5 mm.

  • Seite 62: Starting - Avviamento - Demarrage - Anlassen - Arranque

    starting - Do not use starting fluids because vapors are flammable. avviamento - non usare liquidi per l’avvio, poiché i vapori sono infiammabili. Demarrage - ne pas utiliser de liquides de démarrage car les vapeurs sont inflammables. anlassen - Bitte verwenden sie aufgrund der brennbaren Dämpfe keine startflüssigkeiten. - no use fluidos de arranque, pues sus vapores son inflamables.

  • Seite 63: After Starting - Dopo L'avviamento - Apres Le Demarrage

    - Turn key to (1 ) - Warning - Turn key to (2 ) - Starting. Light On. - 2° scatto - Avviamento. - 1° Scatto - Accensione Spie. Position - Démarrage. Position - Eclairage des - Zweite Stellung - Starten. Témoins.

  • Seite 64: Indicator Lights - Descrizione Delle Spie - Description Des Voyants - Beschreibung Der Kontrolllampen - Descripción De Los Testigos - Descrição Dos Indicadores Luminosos

    InDICaTOr lIGHTs - DesCrIZIOne Delle sPIe - DesCrIPTIOn Des VOYanTs – BesCHreIBunG Der KOnTrOlllamPen - DesCrIPCIÓn De lOs TesTIGOs – DesCrIÇÃO DOs InDICaDOres lumInOsOs engine Protection Indicator light - spia Protezione motore - Voyant de Protection moteur - Kontrolllampe motorschutzschalter - Testigo de la Protección del motor - Indicador luminoso de Protecção do motor (Green Colour - Colore Verde - Couleur Vert - Farbe Grün - Color Verde - Cor Verde) - Lights up when the engine is running and all the other indicator lights are off.
  • Seite 65 - Acende-se quando o motor está a funcionar e todos os demais indicadores estão apagados. Se tudo funcionar regularmente, este ficará aceso durante o funcionamento do motor. Caso aconteça uma das três funções importantes para o motor como: a pressão de óleo baixa ( ), a temperatura do líquido refrigerante demasiado elevada ( );...
  • Seite 66 Oil Pressure Indicator - spia Pressione Olio -Voyant Pression de l’Huile - Kontrolllampe Öldruck - Testigo presión aceite - Indicador luminoso de pressão do óleo (red Colour - Colore rosso - Couleur rouge - Farbe rot - Color rojo - Cor Vernelha) - Turns on when oil pressure is low.
  • Seite 67 - When the indicator light remains fixed for 3 seconds, the engine stop takes place. - L‘arresto del motore avviene dopo che la spia rimane accesa in modo costante per 3 secondi. L’arrêt du moteur se produit lorsque le voyant demeure allumé fixe pendant 3 secondes. - Der Motor wird angehalten, wenn die Kontrolllampe für einen Zeitraum von 3 Sekunden dauerhaft aufleuchtet.
  • Seite 68 - Fica aceso durante o pré-aquecimento (o tempo de pré-aquecimento varia com a temp. ambiente; mais longo durante os períodos frios e mais curto durante os quentes). - Em quadros sem taquímetro o indicador luminoso das velas pisca quando falta a alimentação nas velas (fusível queimado ou relé avariado). - Em quadros com taquímetro o indicador luminoso de protecção do motor durante o pré-aquecimento torna-se verde quando falta a alimentação nas velas (fusível queimado ou relé...

  • Seite 69: Break-In Period - Rodaggio - Rodage - Einlaufen - Rodaje - Rodagem

    - During first 50 hours of operation, do not exceed 70% of - Run at idle speed for a few Break-In Period Before stopping minutes. max. rated power. - Au minimum pendant - Nelle prime 50 ore non superare il 70% della potenza max. rodaggio Prima Dell’arresto quelques minuts.

  • Seite 70: Maintenance Manutenzione Entretien Wartung Manutencion Manuntenação

    - as operações de manuntenção fazem-se com o motor frio. use only genuine Kohler repair parts. Failure to use the correct replacement parts could cause severe engine wear or damage, and may void the warranty. Follow all procedures and recommendations in this document.

  • Seite 71: Nach Den Erseten 50 Betriebsstunden - Después De Las Primeras 50 Horas

    after First 50 Hours of Operation Change Oil replace Oil Filter solo Dopo le Prime 50 Ore sostituzione Olio motore sostituzione Filtro Olio apres les 50 Premieres Heures remplacement Huile moteur remplacement Filtre à Huile nach den erseten 50 Betriebsstunden Öldaten-Wechsel.
  • Seite 72 The fluid coolant circuit is pressurized. Inspections must only be made when the engine has cooled and even in this case, the radiator or expansion Coolant level Check chamber plug must be unscrewed with the utmost caution. Controllo livello liquido di If an electric fan is installed, do not approach a hot engine since the fan itself could start up even when the engine is at a standstill.

  • Seite 73: Air Cleaner Check And Maintenance - Controllo E Pulizia Fltro - Contrôle Et Nettoyage Fltre À Air - Luftfilter-Kontrolle Und Reinigung - Comprobar Y Limpiar Fltre De Aire - Contrôle E Limpeza Filtro Ar

    engines With Oil Bath air - Open oil bath canister and air Cleaner Check and remove element. Cleaner maintenance Pulizia Filtro aria a Bagno - Aprire il coperchio e Controllo e Pulizia Filtro aria d’Olio Contrôle et nettoyage Filtre togliere la massa filtrante. nettoyage Filtre à...
  • Seite 74 - use únicamente piezas de repuesto originales Kohler. - Se a massa filtrante já foi limpada outras vezes , ou se for irremediavelmente entupida, jogá-la substitui-la. - utilize apenas peças de substituição originais da Kohler.
  • Seite 75 - Use only genuine Kohler repair parts. - Utilizzare esclusivamente ricambi Kohler. - Utiliser uniquement des pièces de rechange Kohler d’origine. - Nur Original-Ersatzteile von Kohler verwenden. - Use únicamente piezas de repuesto originales Kohler. - Utilize apenas peças de substituição originais da Kohler.

  • Seite 76: Check Fuel Lines - Controllo Tubi Carburante - Contròle Tuyaux Combustible - Kontrolle Der Kraftstoffleitungen - Control De Los Tubos Combustibles - Controlo Dos Tubos - Dos Combustíveis

    - Use only genuine Kohler repair parts. - Utilizzare solo ricambi originali Kohler. - Utiliser seulement des pièces de rechange d’origine Kohler. - Es sind nur original Kohler - Teile zu verwenden. - Utilizar sólo recambios originales Kohler. - Utilizar Só péças de origem Kohler.

  • Seite 77: Check Radiator Exchange Surface - Controllo Superficie Di Scambio Radiatore Contròle Surface D'échange Radiateur - Kontrolle Austauschfläche Des Kühlers - Comprobar Superficie De Intercambio Del Radiador - Contròle Superfície De Troca Do Radiador

    - If clogged, clean the radiator exchange surface with a brush and kerosene on both sides. Check radiator exchange - Se intasata, pulire la superficie di scambio radiatore con pennello e gasolio da entrambo i lati. surface Controllo superficie di - Nettoyer la surface d’échange du radiateur des deux côtés avec un pinceau et du gasoil si elle est engor- scambio radiatore gée.

  • Seite 78: Avec Carter D'huile Standard - Öl Wechsel Bei Motoren Mit Standardölwanne - Sostitución Aceite Cárter Para Motores Con Cárter De Aceite Estánder

    every 200 Hours Change Oil (standard Oil sump) - In case of low use: every year Ogni 200 Ore sostituzione Olio Carter per motori con Coppa olio standard Toutes les 200 Heures - In caso di scarso utilizzo: ogni 6 mesi. remplacement Huile Carter Pour les moteurs avec Carter alle 200 stunden D’Huile standard...
  • Seite 79 - In dusty or dirty conditions, change oil and oil filter every 150 hours. - Change the oil while the engine is still warm, the oil will flow more freely. - In ambienti sporchi o polverosi, l’olio e il filtro vanno cambiati ogni 150 - Onde ottenere il rapido e completo scarico dell’olio motore, si consiglia di ore.
  • Seite 80 - Remove oil fill cap. - Reinstall the drain plug, replace the copper seal, and torque to 50 N•m (37 in. lb.) - Svitare il tappo rifornimento - Riavvitare il tappo scarico olio, sostituire la guarnizione in rame e serrarla a 50 N•m. olio.

  • Seite 81: Ölfilter-Wechsel - Sostitución Filtro Aceite - Substituição Filtro Óleo

    Kohler. des autres déchets. - Wenn man den Ölfilter ersetzt, ist er getrennt von dem - es sind nur original Kohler Teile zu verwenden. anderen abfall aufzubewahren. - Cuando se cambia el filtro aceite, mantenerlo separado - utilizar sólo recambios originales Kohler.

  • Seite 82: Alternator Belt Stretch Control - Controllo Tensione Cinghia Alternatore

    - utiliser seulement des pièces de rechange d’origine - Démonter et jeter le filtre à gas-oil. Kohler. - Entfernen und ersetzen Sie - es sind nur original Kohler Teile zu verwenden. den Kraftstoffilter. - Quitar y botar el filtro - utilizar sólo recambios originales Kohler. combustible.
  • Seite 83 - If belt has more than 0.393 in. (1 cm) of slack, readjustment is necessary. - Se la flessione è superiore ad 1 cm, tendere la cinghia. - Si la flexion est supérieure à 1 cm. tendre la courroie. - Wenn die Biegung hohere als 1 cm. ist, den Riemen spannen. - Comprobar la tension de la correa;...

  • Seite 84: Check Radiator Hoses - Controllo Manicotti Circuito Di Raffreddamento - Contrôle Manchons Circuit De Refoidissement - Prüfung Des Kühlkreislaufes - Control Manguitos Circuito De Refrigeración - Contrôle Manguitos Circuito De Esfriamento

    - Torque the fastening bolts to between 25 N·m and 40 N·m (18 and - Recheck that belt tension is within the required parameters. 29 ft. lb.). - Ricontrollare che la tensione della cinghia sia entro i parametri - Con l’ausilio di una chiave dinamometrica serrare i bulloni di previsti.
  • Seite 85 - KühIflüssigkeit aus Kúler Kohler. ablassen. - Defekte Schlüche ersetzen. - Abrir el robinete del - es sind nur original Kohler - Teile zu verwenden. - Cambiar los manguitos radiator para quitar el liquido gastados. refrigerante. - utilizar sólo recambios originales Kohler.

  • Seite 86: Aspiração (Filtro Ar Colector De Aspiração)

    - En cas d’emploi limitè: tous les 12 mois. Kohler. - Im Falls einer niedrigen Benutzung: alle 12 Monate. - es sind nur original Kohler - Teile zu verwenden. - utilizar sólo recambios originales Kohler. - En caso de escasa utilización: cada 12 meses.

  • Seite 87: Replace Coolant - Sostituzione Liquido Di Raffreddamento

    replace Coolant every 1200 Hours - In case of low use: every two years. sostituzione liquido di Ogni 1200 Ore - In caso di scarso utilizzo: due anni. raffreddamento aux 1200 Heures remplacement liquide alle 1200 stunden - En cas d’emploi limitè: chaque 2 ans. réfrigérant Cada 1200 Horas ersetzen der...
  • Seite 88 - After engine has cooled, open radiator drain. - Close radiator outlet. - Richiudere lo scarico del - Scaricare il liquido di raffreddamento dal radiatore. radiatore. - Reboucher le tuyau - Déverser le liquide réfrigérant du radiateur. d’ecoulement du radiateur. - Ablaßschraube wieder - KühIflüssigkeit aus Kúhler ablassen.
  • Seite 89 - Remove cap and pour coolant into radiator. - Togliere il tappo radiatore e versare il liquido nel radiatore. - Enlever le bouchon et verser le liquide dans le radiateur. - Deckel öffnen und Kühlflüssigkeit einfüllen. - Quitar el tapón y poner el liquido en el radiator. - Tirar o tampa e deitar o liquido no radiador.

  • Seite 90: Replace Radiator Intake Hose - Sostituzione Tubo In Gomma - Tuyau D'admission En Caoutchouc - Ansauggummischlauch - Tubo De Goma De Admisión - Tubo De Borracha De Aspiração

    Hose replacement - Before starting engine, check that hoses, clamps, and plug are properly installed. - Prima del riavvio accertarsi che le fascette, i manicotti e il tappo sul radiatore siano montati in modo corretto onde evitare sostituzione manicotti fuoriuscite di liquido. remplacement manchons - avant de redémarrer s’assurer que les colliers, les manchons et le bouchon sur le radiateur ont été...
  • Seite 91 THe FOllOWInG PrOCeDures sHOulD Be PerFOrmeD BY auTHOrIZeD KOHler serVICe Dealers OnlY. Per le seGuenTI OPeraZIOnI rIVOlGersI alle sTaZIOnI DI serVIZIO auTOrIZZaTe KOHler. POur les OPéraTIOns suIVanTes VeuIlleZ VOus aDresser auX sTaTIOns De serVICe auTOrIsées KOHler. FOlGenDe WarTunGsarBeITen sOllen VOn FaCHWerKsTÄTTen DurCHGeFüHrT WerDen.

  • Seite 92: Every 1200 Hours - Ogni 1200 Ore - Toutes Les 1200 Heures

    every 1200 Hours Clean radiator replace Fuel lines set and Clean Injectors Ogni 1200 Ore sostituzione Tubi Carburante Pulizia Interno radiatore Taratura e Pulizia Iniettori Toutes les 1200 remplacement Tuyaux nettoyage Intérieur du Tarage et nettoyage Heures Combustible radiateur Injecteur alle 1200 stunden ersetzen der Innenreinigung des...

  • Seite 93: Nach 5000 Stunden - Después De 5000 Horas - Depois 5000 Horas

    after 5000 Hours ParTIal OVerHaul Dopo 5000 Hre après 5000 Heures reVIsIOne ParZIale nach 5000 stunden Después de 5000 Horas reVIsIOn ParTIelle Depois 5000 Horas TeIlüBerHOlunG 5000 Hours reVIsIOn ParCIal h 5000 reVIsÃO ParCIal - Partial Overhaul: Valve and Seat Lapping - Pump-Injector Checking - Injection Timing - Crankshaft - Alternator Check - Starting Motor Check - Fuel Hoses Replacement - Revisione Parziale: Smerigliatura Valvole e Sedi - Revisione Iniettori-Pompa - Controllo anticipo iniezione - Controllo gioco assiale di albero Motore - Controllo Alternatore - Controllo Motorino d’Avviamento - Sostituzione Tubi Carburante...

  • Seite 94: Nach 10000 Stunden - Después De 10000 Horas - Depois 10000 Hora

    after 10000 Hours COmPleTe OVerHaul Dopo 10000 Ore après 10000 Heures reVIsIOne Generale nach 10000 stunden Después de 10000 Horas reVIsIOn Générale Depois 10000 Horas General-üBerHOlunG 10000 Hours reVIsIOn General h 10000 reVIsÃO General Same as Partial Overhaul Plus: Cylinder Grinding/Boring Operations and Piston Replacement - Grinding/Boring Operations or replacement of valve Seats, Guides, Valves, Crankshaft, Main Bearing, if Necessary Revisione Generale, Comprende le Operazioni di Revisione Parziale Più: Rettifica Cilindri e sostituzione o Rettifica di Sedi, Guide e Valvole - Sostituzione o Rettifica dell’Albero Motore e Bronzine...

  • Seite 95: Storage - Stoccaggio - Stockage - Konservierung - Almacenaje - Almacemaje

    sTOraGe - storage sTOCCaGGIO - Conservazione sTOCKaGe - Conservation KOnserVIerunG - erhaltung almaCenaJe - almacemaje armaZenaGem - armazenagem - When engines are not in service for more than 6 months, they must be protected by performing the operations described in the following pages. - Quando i motori rimangono inutilizzati per oltre 6 mesi, devono essere protetti, attuando le operazioni descritte nelle pagine seguenti.
  • Seite 96 enGIne sTOraGe - If the engine is not to be used for extensive periods, check the storage area conditions PreParInG THe enGIne FOr OPeraTIOn aFTer PrOTeCTIVe TreaTmenT and the type of packaging to make sure they are suitable for correct storage. If necessary, cover the engine with a proper protective sheet.
  • Seite 97 sTOCCaGGIO mOTOre - In caso di inattività del motore, verificare le condizioni dell’ambiente, il tipo di imballaggio messa In serVIZIO Del mOTOre DOPO Il TraTTamenTO PrOTeTTIVO e controllare che tali condizioni ne assicurino un corretto mantenimento. Se necessario coprire il motore con un’adeguata copertura protettiva. Al termine del periodo di stoccaggio, prima di avviare il motore e metterlo in servizio, è...

  • Seite 98: Stockage Du Moteur

    sTOCKaGe Du mOTeur - En cas d’inactivité du moteur, vérifier les conditions de l’environnement, le type mIse en serVICe mOTeur aPrès le TraITemenT De PrOTeCTIOn d’emballage et contrôler que ces conditions en garantissent un maintien correct. Le cas échéant, couvrir le moteur avec une toile de protection adéquate. Au terme de la période de stockage, avant de démarrer le moteur et de le - Éviter le stockage du moteur en contact direct avec le sol et dans des lieux humides et mettre en service, il est nécessaire de procéder à...

  • Seite 99: Lagerung Des Motors

    laGerunG Des mOTOrs - Im Fall einer längeren Nichtbenutzung des Motors die Umgebungsbedingungen und das InBeTrIeBnaHme Des mOTOrs naCH Der sCHuTZBeHanDlunG Verpackungsmaterial prüfen und sicherstellen, dass diese Bedingungen eine korrekte Aufbewahrung gewährleisten. Vor dem Start und der Inbetriebnahme des Motors am Ende einer längeren Nichtbenutzung Gegebenenfalls den Motor mit einer geeigneten Schutzabdeckung abdecken.

  • Seite 100: Almacenaje Del Motor

    almaCenaJe Del mOTOr - En caso de inactividad del motor, comprobar las condiciones ambientales y el tipo de PuesTa en serVICIO Del mOTOr DesPués Del TraTamIenTO De PrOTeCCIÓn embalaje. Dichas condiciones deben asegurar el mantenimiento correcto del motor. De ser necesario, cubrir el motor con una funda de protección adecuada. Una vez finalizado el período de almacenaje, antes de poner en marcha el motor y de - Evitar almacenar el motor en contacto directo con el suelo, en ambientes húmedos y ponerlo en servicio, será...
  • Seite 101 armaZenaGem DO mOTOr - No caso de inactividade do motor, verifique as condições do ambiente, o tipo Pôr a FunCIOnar O mOTOr aPÓs O TraTamenTO PrOTeCTOr de embalagem e certifique-se de que estas condições asseguram uma correcta manutenção do próprio motor. No final do período de armazenagem, antes de ligar o motor e pôr a funcioná-lo, será...

  • Seite 102: Tableau Anomalies Probables En Fonction Des - Symptômes Tabelle Mit

    TrOuBlesHOOTInG TaBelle PrOBaBIlI anOmalIe In FunZIOne DeI sInTOmI TaBleau anOmalIes PrOBaBles en FOnCTIOn Des sYmPTômes TaBelle mIT mÖGlICHen sTÖrunGen auFGrunD BesTImmTer sYmPTOme TaBla De POsIBles anOmalÍas en FunCIÓn De lOs sÍnTOmas TaBela Das PrOVÁVeIs anOmalIas COnFOrme Os sInTOmas...
  • Seite 103 THe enGIne musT Be sTOPPeD ImmeDIaTelY WHen: QuanDO Il mOTOre DeVe essere ImmeDIaTamenTe arresTaTO: lOrsQu’Il FauT arrÊTer le mOTeur TOuT De suITe: Der mOTOr muss sOFOrT aBGesTellT WerDen, Wenn: el mOTOr se DeBe Parar InmeDIaTamenTe CuanDO: QuanDO é PreCIsO Parar ImeDIaTamenTe O mOTOr: 1) - The engine RPMs suddenly increase and decrease - I giri del motore aumentano e diminuiscono improvvisamente - Les tours du moteur augmentent et diminuent tout à...
  • Seite 104 PrOBlem - InCOnVenIenTI POssIBle FaulT - Causa PrOBaBIle - Cause PrOBaBle InCOnVenIenTs - BeTrIeBssTOerunGen mÖGlICHe ursaCHe - Causa PrOBaBle - Causa PrOVÁVel anOmalIas - InCOnVenIenTes - The engine Does not start - No fuel - Mancanza di combustibile - Manque de combustible - Kraftstoff fehlt - Falta de combustible - Falta de combustível - Il motore non si avvia - Discharged Battery - Batteria Scarica - Batterie à...
  • Seite 105 PrOBlem - InCOnVenIenTI POssIBle FaulT - Causa PrOBaBIle - Cause PrOBaBle InCOnVenIenTs - BeTrIeBssTOerunGen mÖGlICHe ursaCHe - Causa PrOBaBle - Causa PrOVÁVel anOmalIas - InCOnVenIenTes - The engine Does not start - Broken or Loose Supplementary Start-Up Spring - Molla Supplemento d’Avviamento Rotta o Sganciata - Ressort Supplément de Démarrage Cassé...
  • Seite 106 PrOBlem - InCOnVenIenTI POssIBle FaulT - Causa PrOBaBIle - Cause PrOBaBle InCOnVenIenTs - BeTrIeBssTOerunGen mÖGlICHe ursaCHe - Causa PrOBaBle - Causa PrOVÁVel anOmalIas - InCOnVenIenTes - starts and stops - Blocked Air Filter - Filtro Aria Intasato - Filtre à Air Encrassé - Luftfilter Verstopf - Filtro Aire Obstruido - Filtro ar Intubido - Parte e si Ferma - Engine Overloaded - Sovraccarico - Surchagé...
  • Seite 107 PrOBlem - InCOnVenIenTI POssIBle FaulT - Causa PrOBaBIle - Cause PrOBaBle InCOnVenIenTs - BeTrIeBssTOerunGen mÖGlICHe ursaCHe - Causa PrOBaBle - Causa PrOVÁVel anOmalIas - InCOnVenIenTes - Low Idle Speed - Minimo Basso - Ralanti Trop Bas - Leerlaufdrehzahl zu Niedrig - Ralenti Bajo - Minimo Baixo - unsteady speed - regime Incostante - Oil Level Too High - Livello Olio Alto - Niveau d’Huile Haut - Ölstand Zu Hoch - Nivel Aceite Alto - Nivel Óleo Alto...
  • Seite 108 PrOBlem - InCOnVenIenTI POssIBle FaulT - Causa PrOBaBIle - Cause PrOBaBle InCOnVenIenTs - BeTrIeBssTOerunGen mÖGlICHe ursaCHe - Causa PrOBaBle - Causa PrOVÁVel anOmalIas - InCOnVenIenTes - Overloaded - Sovraccarico - Surchagé - Überlastet - Sobrecardago - Sobrecargado - Black smoke - Fumo nero - Fumee noire - Injector Not Adjusted - Iniettore Non Tarato Correttamente - Injecteur Non Réglé...
  • Seite 109 PrOBlem - InCOnVenIenTI POssIBle FaulT - Causa PrOBaBIle - Cause PrOBaBle InCOnVenIenTs - BeTrIeBssTOerunGen mÖGlICHe ursaCHe - Causa PrOBaBle - Causa PrOVÁVel anOmalIas - InCOnVenIenTes - Injector Not Adjusted - Iniettore non Tarato Correttamente - Injecteur non Réglé - Einspitzdüse Falsch Eingellstellt - Inyector - White smoke Maltarado - Injetor Não Registrado - Fumo Bianco...
  • Seite 110 PrOBlem - InCOnVenIenTI POssIBle FaulT - Causa PrOBaBIle - Cause PrOBaBle InCOnVenIenTs - BeTrIeBssTOerunGen mÖGlICHe ursaCHe - Causa PrOBaBle - Causa PrOVÁVel anOmalIas - InCOnVenIenTes - The engine Overheats - Fault Fan, Radiator or Radiator Plug - Ventola, Radiatore o Tappo Radiatore Difettoso - Ventilateur, Radiateur ou Bouchon du Radiateur Défectueux - Lüfterrad, Kühler Oder Kühlerverschluss Defekt - Ventilador, Radiador o Tapón del Radiador Defectuoso - Il motore si surriscalda - Ventilador, Radiador ou Tampa do Radiador Defeituoso...
  • Seite 111 PrOBlem - InCOnVenIenTI POssIBle FaulT - Causa PrOBaBIle - Cause PrOBaBle InCOnVenIenTs - BeTrIeBssTOerunGen mÖGlICHe ursaCHe - Causa PrOBaBle - Causa PrOVÁVel anOmalIas - InCOnVenIenTes - Inadequate Performance - Air or Water Leaks in Fuel System - Aria Oppure Acqua nel Circuito combustibile - Air ou Eau Dans le Circuit du Combustible - Luft Oder Wasser im Kraftstoffkreislauf - Aire o Agua en el Circuito del Combustible - Ar ou Água no Circuito do Combustível - rendimento Insufficente - rendement Insuffisant...
  • Seite 112 PrOBlem - InCOnVenIenTI POssIBle FaulT - Causa PrOBaBIle - Cause PrOBaBle InCOnVenIenTs - BeTrIeBssTOerunGen mÖGlICHe ursaCHe - Causa PrOBaBle - Causa PrOVÁVel anOmalIas - InCOnVenIenTes - Inadequate Performance - rendimento Insufficente - Oil Sump Suction Line Clogged - Tubo Aspirazione Olio in Coppa Ostruito - Tuyau d’Aspiration de l’Huile Dans le Carter Bouché - lansaugleitung in die Wanne Verstopft - Tubo de Admisión del Aceite en el Cárter Obstruido - Tubo de Aspiração Óleo no Cárter Obstruído - rendement Insuffisant - leistung unzureichend...
  • Seite 113 PrOBlem - InCOnVenIenTI POssIBle FaulT - Causa PrOBaBIle - Cause PrOBaBle InCOnVenIenTs - BeTrIeBssTOerunGen mÖGlICHe ursaCHe - Causa PrOBaBle - Causa PrOVÁVel anOmalIas - InCOnVenIenTes - excessive Oil Consumption - Badly Sealed Intake Valve - Cattiva Tenuta Valvola-Soupape peu Étanche - Schlechte Ventildichtigkeit - Mala Estanqueidad de la Válvula - Má...

  • Seite 114: Systems - Circuiti - Circuits - Anlagen - Instalaciones - Circuitos

    Circuito eléctrico 45-65a esquema de montagem sinalizador de entupimento CIrCuITOs 2) lubricating system 6) Breather Connection Diagram for Turbo engines Circuito lubrificazione (not supplied by Kohler) Circuit de Graissage schema Collegamento sfiato motori Turbo schmierölkreislauf (non di Fornitura Kohler) Circuito de lubrificación schéma de Connexion échappement moteurs Turbo...

  • Seite 115: Electrical System - Circuito Elettrico - Circuit Electrique - Elektrische Anlage - Circuito Electrico - Circuito Eléctrico

    1) electrical system - Circuito elettrico - Circuit electrique - elektrische anlage - Circuito electrico - Circuito eléctrico 1. Alternator - Alternatore - Alternateur - Drehstromgenerator - Alternador - Alternador 2. Starter motor - Motorino Avviamento - Démarreur - Anlasser - Motor Arranque - Motor Avviamento 3.

  • Seite 116: Lubrication System - Circuito Lubrificazione - Circuit De Graissage - Schmierölkreislau - Circuito De Lubrificación - Circuito Lubrificação

    2) lubrication system - Circuito lubrificazione - Circuit de Graissage - schmierölkreislauf - Circuito de lubrificación - Circuito lubrifiação. Breather Oil Fill Hydraulic Tappets Turbocharger (KDW2004/T, 2204T) Sfiato Rifornimento Olio Punterie Idrauliche Turbo Compressore (KDW2004/T, 2204T) Reniflard Remplissage Huile Poussoirs Hydrauliques Turbocompresseur (KDW2004/T, 2204T) Entlüftung Oleinfüllung...

  • Seite 117: Cooling System - Circuito Di Raffreddamento - Circuit De Refroidissement - Kühlwasserkreislauf - Circuito De Refrigeración - Circuito De Esfriamento

    Cooling system - Circuito di raffreddamento - Circuit de refroidissement - Kühlwasserkreislauf - Circuito de refrigeración - Circuito de esfriamento Coolant Temperature Sensor Termostato Spia Temperatura Liquido Thermostat du Témoin de la Température de Liquide Temperature Sensor for Glow Plugs Relay Thermostat mit Varnlampe Für Die Radiator Cap Sensore Temperatura per Centralina Preriscaldo Candelette...

  • Seite 118: (Aquecimento Na Cabina)

    4) General system Diagram for Heat exchanger (Cab Heating) - schema Impianto Generale per scambiatore di Calore (riscaldamento in Cabina) - schéma Installation Générale pour échangeur de Chaleur (Chauffage en Cabine) - schaltplan der Hauptanlage Für den Wärmeaustauscher (Kabinenheizung) - esquema de la Instalación General del Intercambiador de Calor (Calentamiento en Cabina) - esquema Instalação Geral Para Permutador de Calor (aquecimento na Cabina).

  • Seite 119: Assembly Diagram For Air Filter Restriction Indicator - Schema Di Montaggio Segnalatore Di Intasamento - Schéma De Montage De L'indicateur De Bourrage - Montageschema Verstopfungsanzeiger - Esquema Para Montar Los Indicadores De Obturación - Esquema De Mo

    5) assembly Diagram for air Filter restriction Indicator - schema di montaggio segnalatore di Intasamento - schéma de montage de l’Indicateur de Bourrage - montageschema Verstopfungsanzeiger - esquema Para montar los Indicadores de Obturación - esquema de montagem sinalizador de entupimento - The pilot light must be fitted near the air filter - La spia deve essere montata in prossimità...

  • Seite 120: Pela Kohler)

    6) Breather Connection Diagram for Turbo engines (not supplied by Kohler) - schema Collegamento sfiato motori Turbo (non di Fornitura Kohler) - schéma de Connexion échappement moteurs Turbo (pas Fournis par Kohler) - anschlussplan entlüftung Turbomotoren (nicht von Kohler Geliefert) - esquema Conexión aireación motores turbo (no suministrado por Kohler) - esquema de ligação do respiradouro dos motores Turbo (não fornecido pela Kohler).

  • Seite 121: Battery - Batterie Consigliate - Batteries Conseillees - Empfohlene Batterie - Baterias Recommendadas - Baterίas Recommendadas

    Battery not supplied. Ground rubber mounted engines. Batteria non fornita. se il motore ha supporti in gomma collegare a massa. la batterie n’est pas livrée. si le moteur a des supports en caoutchouc, connecter à la masse. lieferung der Batterie nicht inbegriffen. Wird motor auf Gummielementen gelargert - masseband anbringen. sin incuir bateria.

  • Seite 122: Limited 3 Year Kohler Diesel Engine Warranty

    (3) years or 2000 hours whichever occurs first from the date of purchase, provided it is operated and maintained in accordance with Kohler Co.’s instructions and manuals. If no hour meter is installed as original equipment then 8 hours of use per day and 5 days per week will be used to calculate hours used.
  • Seite 123 The engine must be free of material or workmanship defects for the time period detailed in the manufacturer’s warranty coverage section of this document below. Kohler Co. must warrant the emission control system on the engine for the period of time listed in the section below, provided there has been no abuse, neglect or improper maintenance.
  • Seite 124 As the heavy-duty off-road engine owner, you should however be aware that Kohler may deny you warranty coverage if your heavy-duty off-road engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

  • Seite 125: California Emission Control Warranty Statement

    YOur WarranTY rIGHTs anD OBlIGaTIOns The California air resources Board and Kohler Co. are pleased to explain the emission control system warranty on your 2013 - 2014 engine. In California, new heavy-duty off-road engines must be designed, built and equipped to meet the State’s stringent anti-smog standards. Kohler Co. must warrant the emission control system on your engine for the time period listed below provided there has been no abuse, neglect or improper maintenance of your engine.

  • Seite 126: Garanzia Limitata Di 3 Anni, Motore Diesel Kohler

    (3) anni o 2.000 ore (la prima di queste eventualità a verificarsi) dalla data di acquisto, a condizione che il motore sia utilizzato e sottoposto a manutenzione come previsto dalle istruzioni e dai manuali di Kohler Co. Se non è istallato alcun contaore quale componente originale, le ore di utilizzo verranno calcolate considerando 8 ore di servizio al giorno per 5 giorni a settimana.
  • Seite 127 Stati Uniti. Il periodo di garanzia decorre dalla data in cui il motore o l’apparecchiatura vengono consegnati ad un acquirente finale. Il motore deve essere privo di difetti di materiali o di fabbricazione per il periodo indicato nella seguente sezione Copertura di garanzia del costruttore. Kohler Co. s’impegna a garantire il sistema di controllo delle emissioni del motore per il periodo di tempo indicato nella sezione sottostante, salvo abusi, negligenza o manutenzione non idonea.
  • Seite 128 è descritta di seguito. Il proprietario di un motore off-road per servizio gravoso deve tener presente che Kohler Co. si riserva la facoltà di negare la copertura in garanzia ove il motore o un suo componente abbiano riportato danneggiamenti in seguito ad abuso, negligenza, manutenzione non adeguata o modifiche non approvate. La copertura in garanzia del costruttore può...
  • Seite 129 Il proprietario del motori off-road per servizio gravoso deve in ogni caso considerare che Kohler Co. ha la facoltà di negare la copertura in garanzia se il motore o un suo componente hanno subito danneggiamenti in seguito ad abuso, negligenza, manutenzione non adeguata o modifiche non approvate.

  • Seite 130: Garantie Limitée De 3 Ans Moteurs Diesel Kohler

    (3) ans ou 2 000 heures (selon ce qui arrive en premier) à compter de la date d’achat, pourvu qu’il soit utilisé et entretenu en respectant les instructions et les manuels de Kohler Co. Si aucun compteur d’heures n’est installé de série, des périodes d’utilisation de 8 heures par jour et de 5 jours par semaine devront être considérées pour calculer les heures de fonctionnement.
  • Seite 131 Ce type de pièce ne réduira pas les obligations de garantie du constructeur de moteur. (b) Notez cependant que Kohler Co. est susceptible de réfuter la couverture de garantie si la défaillance du moteur ou d’une pièce est due à un abus, une négligence, une maintenance inappropriée ou des modifications non approuvées.
  • Seite 132 Le choix de réparer ou remplacer un défaut du système de contrôle des émissions et la responsabilité de cette décision reviendront entièrement à Kohler Co.
  • Seite 133 CalIFOrnIennes VOs DrOITs eT OBlIGaTIOns De GaranTIe La Commission californienne en charge de la qualité de l’air et Kohler Co. ont le plaisir de présenter la garantie du système de contrôle des émissions sur votre moteur 2013 - 2014 et ultérieur.

  • Seite 134: Eingeschränkte 3-Jährige Dieselmotorgarantie Von Kohler

    Unsere Haftung gemäß dieser Garantie ist ausdrücklich auf den Austausch oder die Reparatur nach unserer Entscheidung bei der Kohler Co., Kohler, Wisconsin 53044, oder bei einer von uns angegebenen Serviceeinrichtung beschränkt und gilt nur für Teile, bei denen eine Überprüfung ergeben hat, dass diese defekt sind.
  • Seite 135 Die US-Behörde zum Schutz der Umwelt (Environmental Protection Agency – EPA), die kalifornische Behörde zum Schutz der Luft (California Air Resources Board – CARB) und die Kohler Co. freuen sich, Ihnen die für Ihren 2013 - 2014 Offroad-(Diesel)-Motoren mit Kompressionszündung geltende Gewährleistung gemäß...

  • Seite 136: Wartungs Und Reparaturauflagen

    WarTunGs unD reParaTurauFlaGen Der Besitzer ist für den ordnungsgemäßen Einsatz und die Wartung des Motors verantwortlich. Die Kohler Co. empfiehlt, alle Quittungen und Protokolle in Bezug auf die Durchführung der regelmäßigen Wartung aufzubewahren, damit sie bei Bedarf zur Klärung von Fragen herangezogen werden können. Wenn der Motor im Verlauf des Garantiezeitraums verkauft wird, sind die Wartungsunterlagen dem jeweiligen Nachbesitzer zu übergeben.

  • Seite 137: Gewährleistung Gemäss Kalifornischem Emissionsregelsystem Garantiebedingungen Und -Verpflichtungen

    GaranTIeBeDInGunGen unD -VerPFlICHTunGen Die kalifornische Behörde zum Schutz der Luft (California Air Resources Board) und Kohler Co. freuen sich, Ihnen die für Ihren 2013 - 2014 Motoren geltende Gewährleistung gemäß Emissionsregelsystem zu erklären. In Kalifornien müssen neue Hochleistungs-Offroad-Motoren nach den strengen Antismog-Vorschriften des Bundesstaates konstruiert, gebaut und ausgerüstet werden.

  • Seite 138: Garantía Limitada De 3 Años Para Motor Diesel Kohler

    (3) años o 2.000 horas, lo que ocurra antes, a partir de la fecha de compra, a condición de que el motor se utilice y mantenga de conformidad con las instrucciones y manuales de Kohler Co. En caso de que no estuviera instalado un cuentahoras como equipamiento original, las horas de servicio se calcularán en relación a 8 horas de funcionamiento al día y 5 días a la semana.
  • Seite 139 Con todo, cabe remarcar que Kohler Co. puede anular la cobertura de la garantía si el motor o pieza de recambio se ha averiado a causa de un abuso, negligencia, mantenimiento inadecuado o modificación no aprobada.
  • Seite 140 No obstante, como propietario de un motor todoterreno de gran potencia, debe tener presente que Kohler puede anular la cobertura de la garantía si su motor todoterreno de gran potencia o alguna pieza se ha averiado a causa de un abuso, negligencia, mantenimiento inadecuado o modificación no aprobada. El fabricante podrá...
  • Seite 141 DereCHOs Y OBlIGaCIOnes BaJO esTa GaranTÍa La Junta de Recursos Aéreos de California (California Air Resources Board) y Kohler Co. se complacen en describirle la garantía del sistema de control de emisiones de su motor 2013 - 2014. En California, los motores todoterreno de gran potencia nuevos deben estar diseñados, fabricados y equipados para cumplir las normas anticontaminación más estrictas del Estado.

  • Seite 142: Garantia Limitada De 3 Anos Kohler Para Motor A Diesel

    ® A Kohler Co. garante ao cliente original que cada um dos novos motores a diesel KOHLER vendidos pela Kohler Co. estarão isentos de qualquer defeito de fabricação, no que diz respeito a materiais e manufactura, no caso de uma utilização normal, por um período de três (3) anos ou 2000 horas, o que ocorrer primeiro a partir da data da compra, desde que a operação e manutenção do motor sejam realizadas em conformidade com as instruções e manuais da Kohler...
  • Seite 143 A Kohler Co. deve garantir o sistema de controlo de emissões no motor durante o período de tempo indicado na secção em baixo, desde que não tenha ocorrido qualquer abuso, negligência ou manutenção inadequada.
  • Seite 144 Na qualidade de proprietário do motor para condução fora de estrada reforçado, deverá ter em atenção que a Kohler Co. pode negar a cobertura da garantia se a falha do seu motor para condução fora de estrada reforçado ou da peça danificada se dever a abuso, negligência, manutenção inadequada ou modificações não aprovadas.
  • Seite 145 Os DIreITOs e as OBrIGaÇões Da sua GaranTIa Administração dos Recursos Atmosféricos da Califórnia (CARB) e a Kohler Co. têm o prazer de explicar a garantia do sistema de controlo de emissões no seu motor de 2013 - 2014. Na Califórnia, os novos motores para condução fora de estrada reforçados têm que ser concebidos, construídos e equipados para satisfazerem as rigorosas normas estatais anti-nevoeiro.

  • Seite 146: Service Assistenza Service Service Asistenciapedidos Asistência

    Per assistenza e ricambi rivolgersi a Stazioni di Servizio Autorizzate Kohler. Pour toute exigence de service après vente et pièces détachées, s’adresser aux Stations du Service du Réseau Kohler. Für Service Kohler und Ersatzteile bitten wir, sich an autorisierte Werkstätte zu wenden.
  • Seite 147 nOTes - nOTe - BemerKunG - nOTas...
  • Seite 148 FOR SALES AND SERVICE INFORMATION IN U.S. AND CANADA, CALL 1-800-544-2444 FORM NO. ED0053028710 KohlerEngines.com ISSUED 3/09 ENGINE DIVISION, KOHLER CO., KOHLER, WISCONSIN 53044 REVISED DATE 28/01/2013...

Diese Anleitung auch für:

Kdw2204Kdw2204t

Inhaltsverzeichnis
