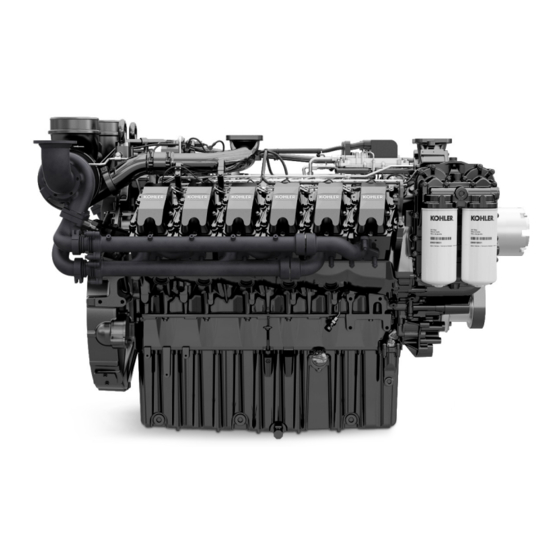

Kohler KD27V12 Servicehandbuch Und Reparaturanleitung

Dieselmotor

Vorschau ausblenden

Inhalt

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

Seite von 138

/ 138
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

Servicehandbuch und Reparaturanleitung

(Original Servicehandbuch und Reparaturanleitung)

Dieselmotor

KD27V12

Ab Seriennummer 2016 16 0001

33525087801_1_1

12-2016

Inhaltsverzeichnis

Inhaltszusammenfassung für Kohler KD27V12

Seite 1 Servicehandbuch und Reparaturanleitung (Original Servicehandbuch und Reparaturanleitung) Dieselmotor KD27V12 Ab Seriennummer 2016 16 0001 33525087801_1_1 12-2016...
Seite 2 California Proposition 65 Engine exhaust from this product contains chemicals known to the State of California to cause cancer, birth defects, or other reproductive harm. California Proposition 65 This product contains and/or emits chemicals known to the State of California to cause cancer, birth defects, or other reproductive harm.
Seite 3 Kohler wird sämtliche von Kohler und/oder seinen Händlern eingegangenen etwaigen Verpflichtungen wie Garantie- zusagen, Serviceverträge usw. ohne Vorankündigung annullieren, wenn andere als Original Kohler oder von Kohler gekaufte Ersatzteile zur Wartung und zur Reparatur verwendet werden. Bei extremen Bedingungen kann eine häufigere Wartung als im Inspektionsplan vorgesehen erforderlich sein.
Seite 4 Fax: (65) 6264-6455 Bangalore, Indien TEL.: (91) 80 3366208 (91) 80 3366231 Fax: (91) 80 3315972 Japan, Korea Nord Asien Regionalagentur Tokyo, Japan TEL.: (813) 3440-4515 Fax: (813) 3440-2727 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 7: Inhaltsverzeichnis
2.3.2 Hinweisschilder ....................... 2-30 2.3.3 Motor allgemein....................... 2-30 Kraftstoff-Schema.......................... 2-35 Schmieröl-Schema ........................2-36 Kühlmittel-Schema ........................2-38 2.6.1 Gesamtsystem - Motor mit Zusatz-Kühler............... 2-38 Motorelektrik ..........................2-40 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 1 - 5 KD27V12...
Seite 8 5.3.2 Einbauen ......................... 5-75 Rail aus-, einbauen ........................5-76 Druckrohrstutzen und Injektor aus-, einbauen ................5-77 5.5.1 Ausbauen ........................5-80 5.5.2 Einbauen ......................... 5-83 Hochdruckpumpe aus-, einbauen ....................5-86 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 9 Standard Drehmomente für Verschraubungen ............10-118 10.1.4 Standard Drehmomente für Schneidring-Verschraubungen ........10-122 10.1.5 Standard Drehmomente für Triple Lok®-Verschraubungen........10-123 10.1.6 Standard Drehmomente für VSTI-Verschluss-Schrauben .......... 10-124 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 1 - 7 KD27V12...
Seite 10 10.2 Reinigungs-, Sicherungsmittel und Fette ................... 10-125 10.3 Werkzeuge..........................10-126 10.3.1 Sonderwerkzeuge......................10-126 10.3.2 Sonderwekzeuge mit Bestellnummer ................10-128 10.4 Verwendete Begriffe (Glossar) ....................10-132 10.5 Verwendete Abkürzungen ......................10-133 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 11: Sicherheit
Voraussetzungen zur Vorbereitung der Hauptaufgaben veranlassten Aufgaben Für die SL1-Wartung von Stromerzeugungsmotoren: Wartungstechniker In Bezug auf ILO - Kraftwerk- oder Industriemaschinenmechanik - Einheitsgruppe 7233 / ISCED-97 Ebene 2) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 1 - 9...
Seite 12: Nicht Autorisiertes Personal
Bedienung und Steuerung von Stromerzeugungssystemen und Ausstattung • Steuerung des Ein- und Ausschaltens von Kraftwerkausstattung • Steuerung von Schaltvorgängen, Regulierung der Kühlmittelpegel • Kommunikation mit Systembedienern zur Regulierung und Koordinierung von Übertragungslasten, Frequenz und Netzspannung © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 13 Anlagenmitarbeitern zur Bewertung des Betriebsstatus der Ausstattung • Reinigung und Wartung der Ausstattung, wie etwa Alternatoren zur Batterieladung, Pumpen oder Kompresso- ren, um Defekte oder Beschädigungen der Ausstattung zu vermeiden © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 1 - 11 KD27V12...
Seite 14: Bestimmungsgemäße Verwendung
Veränderungen und Umbauten am Dieselmotor, die ohne Zustimmung von Kohler vorgenommen wurden • Betriebsstoffe und Hilfsstoffe, die nicht von Kohler freigegeben wurden • Verwendung von Nicht-Kohler Ersatzteilen, die nicht von Kohler freigegeben wurden, inklusive der daraus resul- tierenden Folgeschäden • Umgehung und Nicht-einhalten von Sicherheitsvorschriften •...
Seite 15: Allgemeine Sicherheitshinweise
Notfall-Telefonnummern bereithalten. • Sicherstellen, dass der Arbeitsplatz ausreichend beleuchtet ist. • Montagearbeiten nur bei gesichertem Dieselmotor durchführen. • Sicherstellen, dass der Dieselmotor nicht durch Unbefugte gestartet wird. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 1 - 13 KD27V12...
Seite 16: Personenschäden Vermeiden
• Einzelteile und größere Baugruppen beim Austausch sorgfältig an Hebezeugen befestigen und gleichzeitig sichern. • Kohler Hebemittel verwenden und gemäß der Reparaturanleitung einsetzen. • Bestimmungen zu den Hebepunkten einhalten. Weitere Informationen siehe 2-49. • Keine beschädigten oder in der Tragfähigkeit nicht ausreichende Lastaufnahmemittel verwenden.
Seite 17: Elektrische Energie
Personal untersagt, siehe 1-9. Muss sich jedoch ein Techniker zur Fehlersuche beim ungeschützten Motor aufhalten, muss er einen Gehörschutz tragen, welcher für die Lärmbelastung ausgelegt ist. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 1 - 15...
Seite 18: Persönliche Schutzausrüstung
Sicherheitsdatenblatt des Betriebsstoffs.) • Schutzbrille bei mechanischen Eingriffen tragen. (Zum Beispiel Verwendung von Druckluft) Gehörschutz Schutz vor Lärm • Gehörschutz in der Nähe des laufenden Motors tragen. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 19: Betriebs Und Wartungsbereiche
Persönliche Schutzausrüstung verwenden, siehe 1-16. Betriebsbereiche Fig. 1 Sicherheitszonen betriebsbereiter im Betrieb befindlicher Motor 142878 Pos. Benennung Sicherheitszone Aggregateträgerseite Sicherheitszone neben Motor Sicherheitszone Schwungradseite Sicherheitszone über Motor Sicherheitszone unter Motor © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 1 - 17 KD27V12...
Seite 20 Der Aufenthalt unter dem Motor ist für jegliches Personal untersagt, auch im nicht-betriebsbereiten Zustand. Wartungsbereiche Fig. 2 Sicherheitszonen bei Wartung und Instandsetzung 142877 Pos. Benennung Sicherheitszone Aggregateträgerseite Sicherheitszone neben Motor Sicherheitszone Schwungradseite © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 21: Dieselmotor Gegen Unerwarteten Anlauf Sichern Und Entsichern
• Alle Schutzeinrichtungen sind montiert und funktionieren. • Sicherstellen, dass sich keine Fremdpersonen in Gefahrenbereichen aufhalten. • Etikette der Elektrischen Energiezufuhr entfernen. • Elektrische Energiezufuhr herstellen. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 1 - 19 KD27V12...
Seite 22: Not-Halt
Die Schilder müssen den Umgebungsbedingungen standhalten. Der Endanwender muss sicherstellen, dass diese während des gesamten Lebenszyklus sichtbar und leserlich bleiben. Zusätzliche Warnsymbole oder Anpassung an Produktnormen (ISO 8528-13) sind möglich. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 23: Vermeidung Von Sachschäden
Sicherstellen, dass der Motor ausgeschaltet ist, um die elektrische Stromversorgung abzuklemmen. • Passende Prüfleistungen für Messungen an Steckverbindungen verwenden. • Wenn kein Gegenstecker aufgesteckt ist: Motorsteuergerät gegen Staub und Wasser schützen. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 1 - 21 KD27V12...
Seite 25: Allgemeine Informationen
In den Bildern und im Text dieser Anleitung werden verschiedene Symbole verwendet. Eine Erklärung der Symbole finden Sie auf den folgenden Seiten. Interaktive Querverweise und Verlinkungen sind mit blauem Text gekennzeichnet. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 23 KD27V12...
Seite 27: Benutzerführung
Verschraubungen ohne Anziehvorschrift: • Standarddrehmomente verwenden, siehe 10-115. Der Verwender wird durch die Angaben in diesem Datenblatt nicht von seiner Pflicht zu eigenen Beurteilungen und Prüfungen entbunden. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 25 KD27V12...
Seite 28: Motor-Darstellungen Und Motor-Bauteile
Fig. 2 Übersicht Aggregateträger-Seite 143151 Ladeluft-Verbindungsleitung von Ladeluftkühler Starter Motorsteuergerät Kühlmittelanschluss von Kühlmittelkühlung Ladeluft-Verbindungsleitung zu Ladeluftkühler Kühlmittelanschluss zu Kühlmittelkühlung Abgasstutzen Alternator zur Batterieladung Ansaugstutzen Kraftstofffilter Abgasturbolader Kurbelgehäuse-Entlüftung Abgaskrümmer Lüfterantrieb Zylinderkopfdeckel © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 29 Servicehandbuch und Reparaturanleitung Allgemeine Informationen Motor-Darstellungen und Motor-Bauteile Ansicht Schwungrad-Seite Fig. 3 Übersicht Schwungrad-Seite 143152 Ölkühler Befestigungspunkt für Handantrieb Ölfilter Schwungrad Öleinfüll-Stutzen Schwungradgehäuse Ölmessstab Sensor Schwungrad Ölablass © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 27 KD27V12...
Seite 30 Allgemeine Informationen Servicehandbuch und Reparaturanleitung Motor-Darstellungen und Motor-Bauteile Rädertrieb Fig. 4 Rädertrieb 143354 Taktscheibe Zahnrad Zahnrad - Nockenwelle Schwungrad Zahnrad Zahnrad - Kurbelwelle Antrieb Hochdruckpumpe Ölpumpe © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 31: Schilder
Anhängeetikette Dieselmotor anheben Korrekte Hebevorrichtung zum Anheben des Dieselmotors verwenden. Sicherheitshinweise und Vorgehensweise, siehe 2-49. Anhängeetikette bei Nichtverwendung mit der Gerätedokumentation aufbewahren. Fig. 5 Anhängeetikette Dieselmotor anheben © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 29 KD27V12...
Seite 32: Hinweisschilder
Motor-Typbezeichnung Kohler Dieselmotor Gesamthubraum: 27 l (1648 cubic inch) = V12 V-Motor Zylinderzahl: Motor-Typenschild Fig. 7 Motor-Typenschild Das Motor-Typenschild ist an der linken Kurbelgehäuse- seite angebracht, Fig. 8. CODE © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 33 DISPLACEMENT (LITRES) CODE ENGINE POWER (kW/min.-1 ) CONFIGURATION POWER CATEGORY Die Motor-Seriennummer ist in der Kurbelgehäuse-Trenn- Fig. 10 Motor-Seriennummer auf Kurbelgehäuse fläche zu den Zylinderköpfen eingeschlagen © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 31 KD27V12...
Seite 34 OT-Markierung Die Kerbe im Schwungrad muss mit der Spitze des Blechs im Schwungradgehäuse fluchten (Pfeile). Injektor-Code Fig. 13 Injektor-Code Der Injektor-Code ist in dem mit Pfeil gekennzeichneten Bereich angebracht. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 35 Allgemeine Informationen Schilder Hochdruckpumpen-Typenschild Fig. 14 Hochdruckpumpen-Typenschild Das Hockdruckpumpen-Typenschild ist am Gehäuse der Hockdruckpumpe angebracht. Abgasturbolader-Typenschild Fig. 15 Abgasturbolader-Typenschild Das Abgasturbolader-Typenschild ist am Gehäuse des Verdichters angebracht. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 33 KD27V12...
Seite 36: Motorsteuergerät-Typenschild
2016160000 ECU2 KD##V## ECU ID: 12345678 Certﬁcation ID: 12345678 Dataset ID: 12345678 DD.MM.YYYY Thermostat-Öffnungsbeginn Fig. 17 Thermostat Der Öffnungsbeginn des Thermostats ist in dem mit Pfeil gekennzeichneten Bereich eingraviert. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 37: Kraftstoff-Schema
Förderpumpe Filtereinsatz Kraftstoff Drucksensor Zumesseinheit (VCV) Hochdruckpumpe unten Hochdruckpumpe oben Hochdrucksensor Common Rail Kraftstoff Feinfilter Injektoren Verteilerblock Integriertes Druckbegrenzungsventil (PCV) Motorsteuergerät Drossel Geräteseitig Kraftstoff Luftkühler (Optional) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 35 KD27V12...
Seite 38: Schmieröl-Schema
Schmieröl-Schema Fig. 19 Schmieröl-Schema 143373 Ölmodul Ölfilter Ölwanne Filterumgehungsventil Ölmessstab Temperatursensor Siebeinsatz (doppelt oder einfach) Öldruckgeber Ölpumpe Nockenwelle Rücklaufsperrventil Kolbenkühlung Druckbegrenzungsventil (Kaltstart) Pleuel Druckbegrenzungsventil Kipphebelblock Ölkühler Hochdruckpumpe Druckbegrenzungsventil Turbolader © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 39 Servicehandbuch und Reparaturanleitung Allgemeine Informationen Schmieröl-Schema Fig. 20 Schmieröl-Schema Ölkühler Ölablass Zylinderkopf Kurbelgehäuseentlüftung Nockenwellenlager Ölansaugung Abgasturbolader Druckbegrenzungsventil (Kaltstart) Kurbelwellenlager Ölpumpe Zylinderkopfkühlung Druckbegrenzungsventil © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 37 KD27V12...
Seite 40: Kühlmittel-Schema
Gesamtsystem - Motor mit Zusatz-Kühler Fig. 21 Kühlmittel-Schema 143164 Motor Wasserpumpe Thermostatgehäuse mit zwei Thermostaten Ölkühler Kühlmittelkrümmer Temperatursensor Verengung an Kühlmittelkrümmer Zentrale Wasserrückführung Blende Kühlmittel erwärmt Temperatursensor Kühlmittel gekühlt Wasserkühler Entlüftung Külmittelentlüftung © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 41 Allgemeine Informationen Kühlmittel-Schema Fig. 22 Kühlmittel-Schema Kühlmittel erwärmt Ölkühler Kühlmittel gekühlt Dauerentlüftung Rücklauf von Zylinderkopf Kühlittelkrümmer Zylinderkopf Zulauf zu Zylinderkopf Zulauf von Wasserkühler Rücklauf von Wasserkühler Wasserpumpe © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 39 KD27V12...
Seite 42: Motorelektrik
Übersicht Sensoren Aktoren (mit Betriebsmittelkennzeichnung) B702 B708 B713 B701 B751 B709 Y737 Y731 Y738 Y732 Y739 Y733 Y740 Y734 Y741 Y735 Y742 Y736 Y707 Y705 Y704 Y708 Y703 B704 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 43: Funktion Alternator Zur Batterieladung
Feldregler ............Über DF wird die magnetische Feldstärke geregelt. Wechselstrom ..........Über die Frequenz des Wechselstromsignales kann die Ist- drehzahl ermittelt werden. Diese Funktion wird nicht ver- wendet. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 41 KD27V12...
Seite 44 Information Zulässiger Spannungsabfall zwischen Alternator zur Batterieladung und Batterie maximal 0.5 V, bei 140 A. • Möglichst kurze Kabel verwenden. • Alle Kabelkontakte Fett- und Lack-frei. Gegen Oxydation schützen. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 45 Option 2 ............Durch den Widerstand wird der Erregerstrom begrenzt. Die Spannungsüberwachung ist die Rückmeldung, dass eine Erregung vorhanden ist. Alternator zur Batterieladung Zündung Batterie plus Masse © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 43 KD27V12...
Seite 46: Starter Funktion
Motorelektrik 2.7.3 Starter Funktion Fig. 26 Starter Übersicht 24V DC 24V DC 143315 Pos. Benennung Starter Relais Kolben Haltewicklung Einzugswicklung Ritzel Schieber Getriebe mit Überdrehzahl-Kupplung Starter-Statorwicklung Starter-Rotorwicklung Kollektor Starter-Zahnkranz © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 47: Dieselmotor Starten
Dieselmotor ist gestartet Signal am Starterrelais (1) weg. • Die Haltewicklung (3) kriegt keinen Strom mehr. • Das Ritzel (5) wird aus dem Starter-Zahnkranz (11) gezogen. 143317 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 45 KD27V12...
Seite 48: Aufschlüsselung Kabelbezeichnung Gemäß Schaltplan
Steckerbezeichnung mit Pinanschlüssen Beispiel: B707X: Definition um welche Elementart es sich handelt Referenz im Schaltplan Stecker Referenzkennzeichen gemäß Standard: Steuergerät, Baugruppen Sensor Heizkörper Sicherung Generator (Alternator zur Batterieladung) Relais © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 49 Ziel - gemäß Schaltplan Herkunft - gemäß Schaltplan Ziel - Stecker Herkunft - Stecker Ziel - Pin auf Stecker Herkunft - Pin auf Stecker Crimpkontakt Ziel (Betriebsmittel-Kennzeichen) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 47 KD27V12...
Seite 50: Zuordnung Der Kanäle Im Kurbelgehäuse Und Im Zylinderkopf
Zuordnung der Kanäle im Kurbelgehäuse und im Zylinderkopf Zuordnung der Kanäle im Kurbelgehäuse und im Zylinderkopf Fig. 33 Zuordnung Kanäle Kurbelgehäuse und Zylinderkopf 140653 Luftansaugrohr-Seite Stößelstange Abgasrohr-Seite Öl-Zulauf (Drucköl) Zylinderkopfschraube Brennraum Kühlmittel-Rücklauf Zylinderstift Kühlmittel-Zulauf Öl-Rücklauf © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 51: Transportvorrichtung Und Befestigungsteile
Sicherheitsanweisungen / Warnzeichen aus der Betriebsanleitung der Hebetraverse berücksichtigen. • Nationale und internationale Richtlinien zum Heben von schweren Lasten beachten. Fig. 34 Hebevorrichtung max.10° max.10° max.6° max.6° 142532 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 49 KD27V12...
Seite 52: Befestigungsteile Aus-, Einbauen
Toleranz maximale Abweichung von Horizontalen 2.10.1 Befestigungsteile aus-, einbauen Fig. 35 Befestigungsteile 142870 Pos. Benennung Arbeitshinweise Ringschraube Hebehaken Sechskantschraube M12x80, 10.9 ....siehe Anziehvorschrift Sechskantschraube M12x200, 10.9 ....siehe Anziehvorschrift © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 53 Zylinderschraube M16x35, 10.9 Befestigungsteile Befestigungsteile Anziehvorschrift Hebevorrichtung Sechskantschraube M12-10.9 Fig. 36 Hebehaken Schmiermittel Sicherungsmittel Bauteil-Kontaktflächen entfettet Schrauben wiederverwendbar? Stufe Drehmoment 104 ±20 Nm (76.7 ±14.7 ft lb) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 51 KD27V12...
Seite 54: Transportieren Des Dieselmotors
Transportieren des Dieselmotors GEFAHR Fehlende Standfestigkeit beim Transport des Dieselmotors. Todesgefahr. • Originalen Transportvorrichtungen verwenden, welche bei der Lieferung von Kohler Co verwendet wurden. • Transportvorrichtung mit befestigtem Motor bei Transport auf einem Fahrzeug gegen Verrutschen und Umfallen sichern. GEFAHR Schutzatmosphäre gegen Oxydationsschäden innerhalb der Schutzfolie.
Seite 55: Transportbefestigung
• Sicherstellen, dass Krane oder Gabelstapler für das anzuhebende Gewicht ausgelegt sind. • Wenn ein Kran verwendet wird: Kohler Co Hebetraverse verwenden, siehe 2-49. • Sicherstellen, dass sich keine Personen während des Beladens oder Entladens in den Gefahrenbe- reichen aufhalten.
Seite 56: Transportvorrichtung Stahl
Transportvorrichtung Stahl 142866 GEFAHR Fehlende Standfestigkeit beim Transport des Dieselmotors. Todesgefahr. • Der Dieselmotor muss fest mit der Transportvorrichtung verschraubt sein. Information Transportvorrichtungen aus Stahl an Kohler Co zurücksenden. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 57: Transportvorrichtung Holz
Todesgefahr. • Der Dieselmotor muss fest mit der Transportvorrichtung verschraubt sein. Information Transportvorrichtungen aus Holz müssen nicht an Kohler Co zurück gesendet werden. Für spätere Verwendung aufbewahren. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 55...
Seite 58: Motor Starten
Für jeden weiteren Versuch mindestens fünf Minuten warten. • Der Motor startet nach mehrmaligem Startversuch nicht: Sicherstellen, dass Anschlüsse richtig angebracht und Betriebsmittel ausreichend vorhanden sind. Fehlersuche mit Diagnoseprogramm KODIA. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 59: Schlusskontrolle
Füllstand der Kühlmittelflüssigkeit kontrollieren. • Optisch sicherstellen, dass keine Leckagen auf den Leitungen zu finden sind. • Störmeldungen kontrollieren in Diagnoseprogramm KODIA. • Störmeldungen geräteseitig kontrollieren. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 2 - 57 KD27V12...
Seite 61: Zylinderkopf, Motorsteuerung Und Ventile
Kabeldurchführung mit Optimol White T ein- streichen. • Kabel am Injektor festschrauben, Nm siehe Anziehvorschrift. • Kabelführung mittels Noppen (4) an den beiden Zylinderschrauben des Kipphebel- bocks fixieren. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 3 - 59 KD27V12...
Seite 62 Der Injektor wird zerstört. • Anziehdrehmoment entsprechend Anziehvorschrift verwenden! Sechskantmutter M4 (5) Schmiermittel Sicherungsmittel Bauteil-Kontaktflächen Schrauben wiederverwendbar? Stufe Drehmoment 1,2 +0,2/0 Nm (0.88 +0.15/0 ft lb) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 63: Ventilspiel Prüfen Und Einstellen
Zylinderkopf, Motorsteuerung und Ventile Ventilspiel prüfen und einstellen Ventilspiel prüfen und einstellen Vorausgegangene Arbeit: Siehe Bemerkungen Zylinderkopfdeckel ausgebaut......3-59 Fig. 42 Ventileinstellung 143333 Pos. Benennung Inbusschlüssel Drehmomentschlüssel Fühlerlehre Sonderwerkzeug © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 3 - 61 KD27V12...
Seite 64: Einstellposition
2 - 3 - 10 - 11 - 12 5 - 6 - 7 - 10 OT +540° 5 - 6 - 7 4 - 8 Einstellposition „OT“ • Drehvorrichtung [10123791] einbauen. Fig. 44 Drehvorrichtung © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 65 - Kontermutter mit 45 Nm (33 ft lb) festziehen, dabei Einstellschraube mit Inbusschlüssel gegen halten. • Einstellung nochmals prüfen. • Nach Überprüfung und oder Einstellung aller Ventile, Zylinderkopfhauben mit überprüften nicht beschädigten Dichtungen anbauen. • Drehvorrichtung demontieren, siehe Fig. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 3 - 63 KD27V12...
Seite 67: Triebwerk
4-66 HINWEIS Beschädigung der Nockenwellendichtung. • Zwei Montagebolzen, Sonderwerkzeug [0528470] verwenden. • Beim entfernen des Viskosedämpfers darauf achten, dass sich die dahinter-liegenden Teile nicht mit- bewegen. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 4 - 65 KD27V12...
Seite 68 Pos. 1, 2, 5, 6, 7, 8 einbauen und handfest anziehen. • Sonderwerkzeuge [0528470] Fig. 47 Pos. 3, 4 herausnehmen. • Restliche Sechsrundschrauben einbauen und handfest anziehen. • Alle Sechsrundschrauben gemäß Anziehvorschrift anziehen. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 69: Kraftstoff- Und Einspritz-System
„Neu“-Teile erst kurz vor dem Einbau aus der Original-Verpackung entnehmen und auf ihre Verwendbarkeit prü- fen. • Bei Arbeiten an ausgebauten Komponenten auf Sauberkeit achten. • Ungenutzte Reinigungsflüssigkeiten verwenden. • Falls ausgebaute Komponenten verschickt werden: Original-Verpackung des „Neu“-Teils verwenden. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 67 KD27V12...
Seite 70: Kraftstoff-Leitungen Aus-, Einbauen
Kraftstoff-Leitungen - Saugdruck und Niederdruck Fig. 48 Kraftstoffleitungen Pos. Benennung Arbeitshinweise Kraftstoffleitung vor Kraftstoff-Feinfilter Kraftstoffleitung nach Kraftstoff-Feinfilter Verbindung Kraftstoff-Feinfilter zu Motorsteuer- gerät Verbindung Motorsteuergerät zu Förderpumpe Verbindung Förderpumpe zu Verteilerblock © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 71 Benennung Arbeitshinweise Verbindung Verteilerblock zu Hochdruckpumpe Verbindung Motorsteuergerät zu Förderpumpe Kraftstoff Zufuhr Information Nach dem Einbau der jeweiligen Kraftstoff-Leitung: Kraftstoffsystem entlüften, siehe Betriebs- und War- tungsanleitung. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 69 KD27V12...
Seite 72: Kraftstoff-Leitungen - Rücklauf Und Dauerentlüftung
Benennung Arbeitshinweise Gummimuffe Kraftstoff-Rücklaufleitung Hohlschraube 10-3 ........... Dichtring erneuern Kraftstoff-Rücklaufleitung Hohlschraube 10-3 ........... Dichtring erneuern Schelle Kraftstoff-Rücklaufleitung Doppelohlschraube 10-6 ........Dichtring erneuern Kraftstoff-Rücklaufleitung Hohlschraube 10-6 ........... Dichtring erneuern Kraftstoff-Rücklaufleitung © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 73 Gummimuffe Schlauchschelle Hohlschraube ..........Dichtring erneuern Hohlschraube ..........Dichtring erneuern Zwischenstück Kraftstoff-Rücklaufleitung Information Nach dem Einbau der jeweiligen Kraftstoff-Leitung: Kraftstoffsystem entlüften, siehe Betriebs- und War- tungsanleitung. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 71 KD27V12...
Seite 74: Einspritzleitung Aus-, Einbauen
Nm, siehe Anziehvorschrift Einspritzleitung Überwurfmutter Schlüsselweite 19 ....Nm, siehe Anziehvorschrift Druckrohr Rail Schelle Sechskantschraube M8x45 8.8 Kennzeichnung an Überwurfmutter ....siehe Anziehvorschrift Überwurfmutter Schlüsselweite 17 ....Nm, siehe Anziehvorschrift © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 75: Sonderwerkzeug
Ja, max. 2x wiederverwendbar? Stufe Drehmoment handfest 30 Nm (22 ft lb) Sechskantschrauben M8x16-8.8 (3) Schmiermittel Sicherungsmittel Bauteil-Kontaktflächen Schrauben wiederverwendbar? Stufe Drehmoment handfest 23 Nm (17 ft lb) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 73 KD27V12...
Seite 76: Ausbauen
Fig. 51 Markierung mit Körnerschlag markieren. Überwurfmuttern, die bereits zwei Markierungen haben, sind zu ersetzen. • Überwurfmutter lösen und Einspritzleitung abnehmen. • Bei alle offenen Anschlüssen sofort eine Schutzkappe anbringen. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 77: Einbauen
• Überwurfmutter (1) mittel Steckschlüssel t Fig. 53 Endanzug [10020852] (Schlüsselweite 17 mm) bzw. t [10289118] (Schlüsselweite 19 mm) mit Endanzug anziehen, siehe Anziehvorschrift 2. Stufe. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 75 KD27V12...
Seite 78: Rail Aus-, Einbauen
Einspritz-System beachten. Einspritzleitungen ausgebaut ......5-72 Fig. 54 Rail Pos. Benennung Arbeitshinweise Druckrohr Rail Sechskantschraube M8x45 8.8 Information Die Anfräsungen der Rails müssen gemäß Pfeilen ausgerichtet sein. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 79: Druckrohrstutzen Und Injektor Aus-, Einbauen
[12440945] ausgebaut werden muss. Zylinderkopfdeckel .......... 3-59 Fig. 55 Druckrohrstutzen und Injektor Pos. Benennung Arbeitshinweise Zylinderschraube M8x55-10.9 Kugelscheibe Pratze O-Ring Injektor Dichtscheibe Druckrohrstutzen O-Ring Überwurfmutter M24x1,5 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 77 KD27V12...
Seite 80 28 Nm (21 ft lb) Überwurfmutter M24x1,5 (9) Schmiermittel Motoröl Sicherungsmittel Bauteil-Kontaktflächen Schrauben Nein wiederverwendbar? Stufe Drehmoment 1. (B) 5 Nm (3.7 ft lb) 2. (D) 35 Nm (26 ft lb) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 81 Der Injektor wird zerstört. • Anziehdrehmoment entsprechend Anziehvorschrift verwenden. Sechskantmutter M4 (5) Schmiermittel Sicherungsmittel Bauteil-Kontaktflächen Schrauben wiederverwendbar? Stufe Drehmoment 1,2 + 0,2/0 Nm (0.88 +0.15/0 ft lb) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 79 KD27V12...
Seite 82: Ausbauen
Schlagauszieher Druckrohrstutzen [12440945] und Schlagauszieher (11) [0524072] am Druckrohrstutzen montieren. • Druckrohrstutzen (7) aus dem Zylinderkopf herauszie- Fig. 60 Bohrung verschließen hen. • Bohrung umgehend mit entsprechender Schutzkappe verschließen. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 83 Injektor (5) und Pratze (3) mit Adapter aus dem Zylin- Fig. 62 Injektor mit Pratze derkopf herausziehen und ablegen. HINWEIS Beschädigung der Düsenkuppe. • Vorsichtig die Dichtscheibe abnehmen. Information Bei Festsitzender Dichtscheibe Injektor-Hülse erneuern. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 81 KD27V12...
Seite 84 O-Ring (4) von Injektor (5) abnehmen. Fig. 63 Dichtungen Injektor • Dichtscheibe (6) vom Injektor abnehmen. • Injektor umgehend mit Schutzkappen verschließen. Fig. 64 Schutzklappen für Injektor • Bohrung für Injektor im Zylinderkopf abdecken. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 85: Einbauen
Injektor (5) mit aufgesetzter Pratze (3) in den Zylinder- Fig. 66 Injektor mit Pratze kopf einsetzen und ausrichten. • Injektor von Hand in den Zylinderkopf drücken. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 83 KD27V12...
Seite 86 Neuen O-Ring (8) des Druckrohrstutzens (7) einfetten. Fig. 69 Druckrohrstutzen einbauen • Druckrohrstutzen (7) so einbauen, dass die Zentrierna- sen am Druckrohrstutzen und die Aussparungen im Zylinderkopf fluchten (Pfeile). © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 87 Fig. 71 Anziehen 2. Stufe schrift 2. Stufe. • Überwurfmutter (9) festschrauben, siehe Anziehvor- schrift 2. Stufe. • Kabel an Injektor anklemmen, siehe Einbau- und Anziehvorschrift. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 85 KD27V12...
Seite 88: Hochdruckpumpe Aus-, Einbauen
Benennung Arbeitshinweise Hochdruckpumpe unten ........Grundeinstellung Ölbohrung waagerecht, J Siehe, 5-88 Hochdruckpumpe oben ........Grundeinstellung Ölbohrung waagerecht, J Siehe, 5-88 Zylinderschraube M10x25-10.9......festschrauben, 0 siehe Anziehvorschrift. Rei- henfolge beachten. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 89: Hochdruckpumpe Ausbauen
Beschädigung demontierter Komponenten vermeiden (spätere Analyse). • Geöffnete Leitungen sofort mit Schutzkappen verschließen. • Öffnungen der Hochdruckpumpe sofort mit Schutzkappen verschließen. • Bei Nichteinhalten der Montagevorschrift verfällt Garantie. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 87 KD27V12...
Seite 90: Hochdruckpumpe Einbauen
Welle (Fig. 75) zu verdrehen. • Schutzkappen in den Kraftstoff Zu,- Abläufen entfer- nen. • O-Ringe (1) und (7) erneuern • Verschraubung (2) erneuern • Anschlussleitungen anschließen © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 91 [10023839] (2) mit passendem Aufsatz (3) montieren. • Dieselmotor in Gegendrehrichtung des Dieselmotors Fig. 79 Zahnradverdrehung 135°, gemessen an Drehwinkelvorrichtung [10023839], drehen. 135° • Drehwinkelvorrichtung [10023839] mit Aufsatz entfer- nen. 143292 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 5 - 89 KD27V12...
Seite 92 Kraftstoff- und Einspritz-System Servicehandbuch und Reparaturanleitung Hochdruckpumpe aus-, einbauen • Zahnrad (1) einbauen Fig. 80 Zwischenzahnrad einlegen • Deckel Antrieb Hochdruckpumpen einbauen. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 93: Ladeluft- Und Abgas-System
Arbeitshinweise O-Ring 100x5 ..........mit NBU 30 einfetten Ansaugstutzen Anbau O-Ring 12x2 ............ mit NBU 30 einfetten Deckel Verschlussschraube M30x1,5 Sechskantschraube M6x50 8.8 Sechskantschraube M6x16 8.8 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 6 - 91 KD27V12...
Seite 94: Ladeluftleitung Aus-, Einbauen
Fig. 91 Pos. 11 ausgebaut Fig. 82 Ladeluftleitung aus-, einbauen 143405 Pos. Benennung Arbeitshinweise Sechskantschraube M8x100 8.8 Sechskantschraube M8x120 8.8 Spannschelle O-Ring 132,94x3,53 ........erneuern, mit NBU 30 einfetten © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 95: Ladeluftleitung Auseinander-, Zusammenbauen
Ladeluftleitung auseinander-, zusammenbauen Fig. 83 Ladeluftleitung zerlegen, zusammenbauen 143411 Pos. Benennung Arbeitshinweise Spannschelle O-Ring 78x3 ............ erneuern, mit NBU 30 einfetten Rohrstutzen links Schlauchschelle Gummimuffe Ladeluftleitung Rohrstutzen rechts © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 6 - 93 KD27V12...
Seite 96: Verbindungsleitung Aus-, Einbauen
Fig. 87 Pos. 10 ausgebaut Sensoren an Verbindungsleitung elektrisch ab- gehängt BWA = Betriebs- und Wartungsanleitung Fig. 84 Verbindungsleitung 143176 Pos. Benennung Arbeitshinweise Sechskantschraube M8x40 10.9 Dichtung ............erneuern Verbindungsleitung © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 97: Luftansaugrohr Aus-, Einbauen
Entlüftungsleitung ..........Fig. 92 Pos. 6, 7, 14 ausgebaut Fig. 85 Luftansaugrohr 143177 Pos. Benennung Arbeitshinweise Dichtung Sechskantschraube M10x25 10.9 Sechskantschraube M10x100 10.9 Luftansaugung rechts Luftansaugung links © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 6 - 95 KD27V12...
Seite 98: Abgasstutzen Aus-, Einbauen
Nur bei 1500 UpM Maschinen, erneuern Dichtung ............erneuern Stiftschraube M10x35 Hochwarmfest ....mit Kupferpaste einfetten Spannschelle ........... Nur bei 1800 UpM Maschinen Sechskantschraube M8x25 Hochwarmfest ..Nur bei 1500 UpM Maschinen Abgaskrümmer © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 99: Ladedruckregelung Aus-, Einbauen (Nur 1800 Upm)
Ladeluftleitung ausgebaut ....... 6-92 Motorsteuergerät ausgebaut ......9-113 Fig. 87 Ladedruckregelung 143182 Pos. Benennung Arbeitshinweise Schlauchschelle Schelle Verschraubung Schlauchschelle Gummimuffe Rohrleitung Schelle Schelle Schelle Rohrleitung Schelle Verschraubung Schlauchschelle © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 6 - 97 KD27V12...
Seite 100 Ladeluft- und Abgas-System Servicehandbuch und Reparaturanleitung Ladedruckregelung aus-, einbauen (nur 1800 UpM) Pos. Benennung Arbeitshinweise Tacktventil Gummimuffe Gummimuffe © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 101: Abgasturbolader Aus-, Einbauen
Arbeitshinweise Abgasturbolader Abgasturbolader Dichtring ............erneuern Hohlschraube 12-3 Schelle Schmierölleitung Verschraubung Mutter .............. Anziehvorschrift, siehe 6-100 Scheibe ............Reparaturanleitung, siehe 6-100 Stiftschraube ........... mit Kupferpaste einfetten © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 6 - 99 KD27V12...
Seite 102 Gewinde gelöst wird. Kugel-Sechskantmutter M10 Fig. 90 Kugel-Sechskantmutter Schmiermittel Sicherungsmittel Bauteil-Kontaktflächen Schrauben Nein wiederverwendbar? Stufe Drehmoment 20 Nm (14.8 ft lb) 44 +3/0 Nm (32 +2.2/0 ft lb) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 103: Schmier-System
Arbeitshinweise Sechskantschraube M6x16 8.8 Sechskantschraube M8x80 8.8 Schelle Distanzstück Sechskantschraube M8x30 8.8 Schlauchschelle Gummimuffe Schlauchnippel mit O-Ring Sechskantschraube M8x60 8.8 Distanzstück Rohrleitung Distanzstück Kurbelgehäuseentlüftung Sechskantschraube Riemen © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 7 - 101 KD27V12...
Seite 105: Kühl-System
BWA = Betriebs- und Wartungsanleitung Fig. 92 Entlüftungsleitung 143217 Pos. Benennung Arbeitshinweise Entlüftungsleitung Verschraubung Sechskantschraube M8x60 8.8, Distanzstück, Schelle Entlüftungsleitung Hohlschraube ..........Dichtringe erneuern Entlüftungsleitung Hohlschraube ..........Dichtringe erneuern Halter © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 8 - 103 KD27V12...
Seite 106 Kühl-System Servicehandbuch und Reparaturanleitung Entlüftungsleitung aus-, einbauen Pos. Benennung Arbeitshinweise Sechskantschraube M8x20 8.8, Distanzstück, Schelle Doppelhohlschraube Dichtring ............erneuern Entlüftungsleitung Entlüftungsleitung Entlüftungsleitung © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 107: Kühlmittelpumpe Aus-, Einbauen
Siehe Bemerkungen Kühlmittel abgelassen ........BWA Riementriebe ausgebaut ......... BWA BWA = Betriebs- und Wartungsanleitung Fig. 93 Kühlmittelpumpe 143219 Pos. Benennung Arbeitshinweise Sechskantschraube M10x30 8.8 Wasserpumpe © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 8 - 105 KD27V12...
Seite 108: Thermostatgehäuse Aus-, Einbauen
O-Ring ............. erneuern, mit NBU 30 einfetten Thermostat O-Ring ............. erneuern, mit NBU 30 einfetten O-Ring ............. erneuern, mit NBU 30 einfetten Thermostatgehäuse O-Ring ............. erneuern, mit NBU 30 einfetten © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 109 Pos. 1, 2, 3, 4, 5, 13, 14 ausgebaut Fig. 95 Thermostat einbauen Pos. Benennung Arbeitshinweise Optische Ausrichtung ........Muss nach oben ausgerichtet sein. Thermostat Mechanische Ausrichtung ....... Entsprechend der Nute im Aggregateträger ausrichten. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 8 - 107 KD27V12...
Seite 110: Thermostat Prüfen
Öffnungsbeginn ist eingraviert (Pfeil) Technische Daten Thermostat Temperatur bei 82 °C (179.6 °F) Öffnungsbeginn Temperatur bei 90 °C (194 °F) Vollöffnung  15 mm (0.6 in) Hub (A) bei Vollöff- nung © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 111: Elektro-System
BWA = Betriebs- und Wartungsanleitung Fig. 97 Alternator zur Batterieladung einbauen 143202 Pos. Benennung Arbeitshinweise Sechskantschraube M10x30 8.8 Sechskantschraube M10x120 8.8 Halter Sechskantschraube M10x40 8.8 Alternator zur Batterieladung © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 9 - 109 KD27V12...
Seite 112: Alternator Zur Batterieladung Anschließen
(B-) Masseanschluss 5.1 ±0.9 Nm (3.8 ±0.7 ft lb) Fig. 98 wird nicht verwendet (D+) Diagnoseanschluss, 2 +0.3/-0.4 Nm (8.8 +0.22/-0.3 ft lb) (B+) Batteriespannung, 11 ±2 Nm (8.1 ±0.15 ft lb) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 113: Starter Aus-, Einbauen
Siehe Bemerkungen Elektrische Energiezufuhr unterbrochen ..1-19 Kabel am Starter abgeklemmt Fig. 99 Starter 143203 Pos. Benennung Arbeitshinweise Sechskantschraube M12x35 10.9 ....Anziehvorschrift, siehe 9-112 Starter © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 9 - 111 KD27V12...
Seite 114 Stufe Drehmoment 24 ±4 Nm (18 ±0.3 ft lb) Sechskantbundmutter M6 Fig. 102 Elektrischer Anschluss Schmiermittel Sicherungsmittel Bauteil-Kontaktflächen Schrauben wiederverwendbar? Stufe Drehmoment 4 +0,6/-0,3 Nm (3 +0.44/-022 ft lb) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 115: Motorsteuergerät Inklusive Motorsteuergerät Anbau Aus-, Einbauen
Benennung Arbeitshinweise Sechskantschraube M8x50 8.8 ....... Anziehvorschrift, siehe 9-114 Schraube M8x30x12,6 Scheibe Befestigungsschelle Gummipuffer Motorsteuergerät Steuergerät Anbau Sechskantschraube M8x20 8.8 Sechskantschraube M10x20 8.8 Sechskantschraube M8x50 8.8 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 9 - 113 KD27V12...
Seite 116: Ausbauvorschrift Motorsteuergerät
• Motor Starten und auf korrekte Funktionalität prüfen. Anziehvorschrift Motorsteuergerät-Anbau Sechskantschraube M8-8.8 Fig. 104 Befestigung Motorsteuergerät Schmiermittel Sicherungsmittel Loctite 243 Bauteil-Kontaktflächen Schrauben wiederverwendbar? Stufe Drehmoment 10 Nm(7.4 ft lb) © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 KD27V12...
Seite 117: 10 Anhang
3300 / 2430 3900 / 2880 M 16 195 / 140 280 / 210 330 / 240 M 39 3000 / 2210 4300 / 3170 5100 / 3770 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 10 - 115 KD27V12...
Seite 119: Standard Drehmomente Für Verschluss- Und Hohl-Schrauben
M 30 x 1,5 M 64 x 2 M 30 x 2 M 65 x 2 M 33 x 2 Information Gewinde und Dichtflächen mit Motoröl einölen. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 10 - 117 KD27V12...
Seite 120: Standard Drehmomente Für Verschraubungen
Fig. 105 Übersicht Verschraubungen Information Anziehdrehmomente gelten für Gegenwerkstoff: Stahl. Toleranz der in der Tabelle genannten Anziehdrehmomente: + 10 %. Einschraubgewinde vor dem Einschrauben mit Motoröl einölen. © 2016 by Kohler Co. All rights reserved. 10 - 33525087801_1_1 12-2016 KD27V12...
Seite 121: Form A Form B Form E Mit Dich- Mit Mit Flach Tring Dicht
540 / 400 540 / 400 M 48 x 2,0 290 / 210 700 / 520 540 / 400 420 / 310 700 / 520 700 / 520 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 10 - 119 KD27V12...
Seite 124: Standard Drehmomente Für Schneidring-Verschraubungen
M 52 × 2 Information • Einschraubstutzen mit vorgegebenem Drehmoment festschrauben. • Einschraubstutzen gegenhalten. • Überwurfmutter bis zum deutlich spürbaren Kraftanstieg aufschrauben (ohne Schlüsselverlängerung). • Überwurfmutter auf o.g. Drehmoment anziehen. © 2016 by Kohler Co. All rights reserved. 10 - 33525087801_1_1 12-2016 KD27V12...
Seite 125: Standard Drehmomente Für Triple Lok®-Verschraubungen
Information • Einschraubstutzen mit vorgegebenem Drehmoment festschrauben. • Einschraubstutzen gegenhalten. • Überwurfmutter bis zum deutlich spürbaren Kraftanstieg aufschrauben (ohne Schlüsselverlängerung). • Überwurfmutter auf o.g. Drehmoment anziehen. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 10 - 123 KD27V12...
Seite 126: Standard Drehmomente Für Vsti-Verschluss-Schrauben
M 38 X1,5 M 20 x 1,5 M 42 x 2 M 22 x 1,5 M 48 x 2 M 24 x 1,5 M 26 X 1,5 © 2016 by Kohler Co. All rights reserved. 10 - 33525087801_1_1 12-2016 KD27V12...
Seite 127: Reinigungs-, Sicherungsmittel Und Fette
250 ml LOCTITE Fette Bezeichnung Menge Bezugsquelle Staburags NBU 30 1,20 kg Klüber Kupferpaste; 0,85 kg MOTOREX Motorex 14 Hochtemperaturspray; 400 ml WEICON Anti Seize ASW © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 10 - 125 KD27V12...
Seite 128: Werkzeuge
Anhang Servicehandbuch und Reparaturanleitung Werkzeuge 10.3 Werkzeuge 10.3.1 Sonderwerkzeuge Hebevorrichtung Fig. 106 Vierpunktanordnung 142057 Pos. Benennung Bemerkung T-Schiebestück aus Basisumfang 10815480 T-Aufnahmerohr Zusatz für Vier-Punkt-Aufnahme 11213360 © 2016 by Kohler Co. All rights reserved. 10 - 33525087801_1_1 12-2016 KD27V12...
Seite 129 Sicherheitsanweisungen / Warnzeichen aus der Betriebsanleitung der Hebevorrichtung berücksichti- gen. Den Zusatz für die Vier-Punkt-Aufnahme [11213360] ist Fig. 107 Hebeösen Vier-Punkt-Aufnahme nicht im Lieferumfang der Hebevorrichtung [10815480] enthalten. © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 10 - 127 KD27V12...
Seite 130: Sonderwekzeuge Mit Bestellnummer
Anzahl Ident Bestell- nummer Handantrieb 10123791 230610006 Montagebolzen M8x160 0524059 230610007 Montagebolzen M10x105 0528472 230610008 Montagebolzen M12x85 0524054 230610009 Montagebolzen M12x130 0528471 230610010 Montagebolzen M14x200 0524055 230610011 © 2016 by Kohler Co. All rights reserved. 10 - 33525087801_1_1 12-2016 KD27V12...
Seite 131: Beschreibung
0528470 230610012 Montagebolzen M18x150 10118882 230610013 Drehwinkelvorrichtung für 1/2“-Antrieb 0524062 230610014 Drehwinkelvorrichtung für 3/4“-Antrieb 10023839 230610015 Torx Werkzeuge 7014716 230610016 Montagewerkzeug für Hochdruckleitungen, Schlüsselweite 10020852 230610017 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 10 - 129 KD27V12...
Seite 132 Montagewerkzeug für Hochdruckleitungen, Schlüsselweite 11171015 230610019 22 / 3/8" Demontagewerkzeug 0524072 230610020 Adapter für Druckrohrstutzen 12440945 230610021 Demontagewerkzeug für Injektor 11355589 230610022 142535 11355589 Montagewerkzeug für Injektor 10153847 230610023 © 2016 by Kohler Co. All rights reserved. 10 - 33525087801_1_1 12-2016 KD27V12...
Seite 133 Anhang Werkzeuge Beschreibung Ident Bestell- nummer Ersatzspitze zu Montagerwerkzeug für Injeltor [10153847] nach Be- 10148425 230610024 darf Hebevorrichtung 10815480 230610025 T-Schiebestück zu Hebevorrichtung [10815480] 11213360 230610026 © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 10 - 131 KD27V12...
Seite 134: Verwendete Begriffe (Glossar)
Nicht gestattet, wenn die Sicherheit von Personen nicht gewähr- leistet ist. Sicherheitszone Ausgewiesener Bereich um den Motor, dessen Zugänglichkeit in den verschiedenen Be- triebsarten im Kapitel "Betriebs und Wartungsbereiche". auf Seite 1-17 beschrieben ist. © 2016 by Kohler Co. All rights reserved. 10 - 33525087801_1_1 12-2016 KD27V12...
Seite 135: Verwendete Abkürzungen
Electronic control unit Elektronische Steuerung (Steuergerät) Elektromagnetische Verträglichkeit Electrostatic discharge Elektrostatische Entladung Gegebenenfalls Oberer Totpunkt Pressure control valve Druckregelventil Pumpe-Verteilergetriebe Unterer Totpunkt Volume control valve Volumenstromregelventil Zumesseinheit © 2016 by Kohler Co. All rights reserved. 33525087801_1_1 12-2016 10 - 133 KD27V12...
