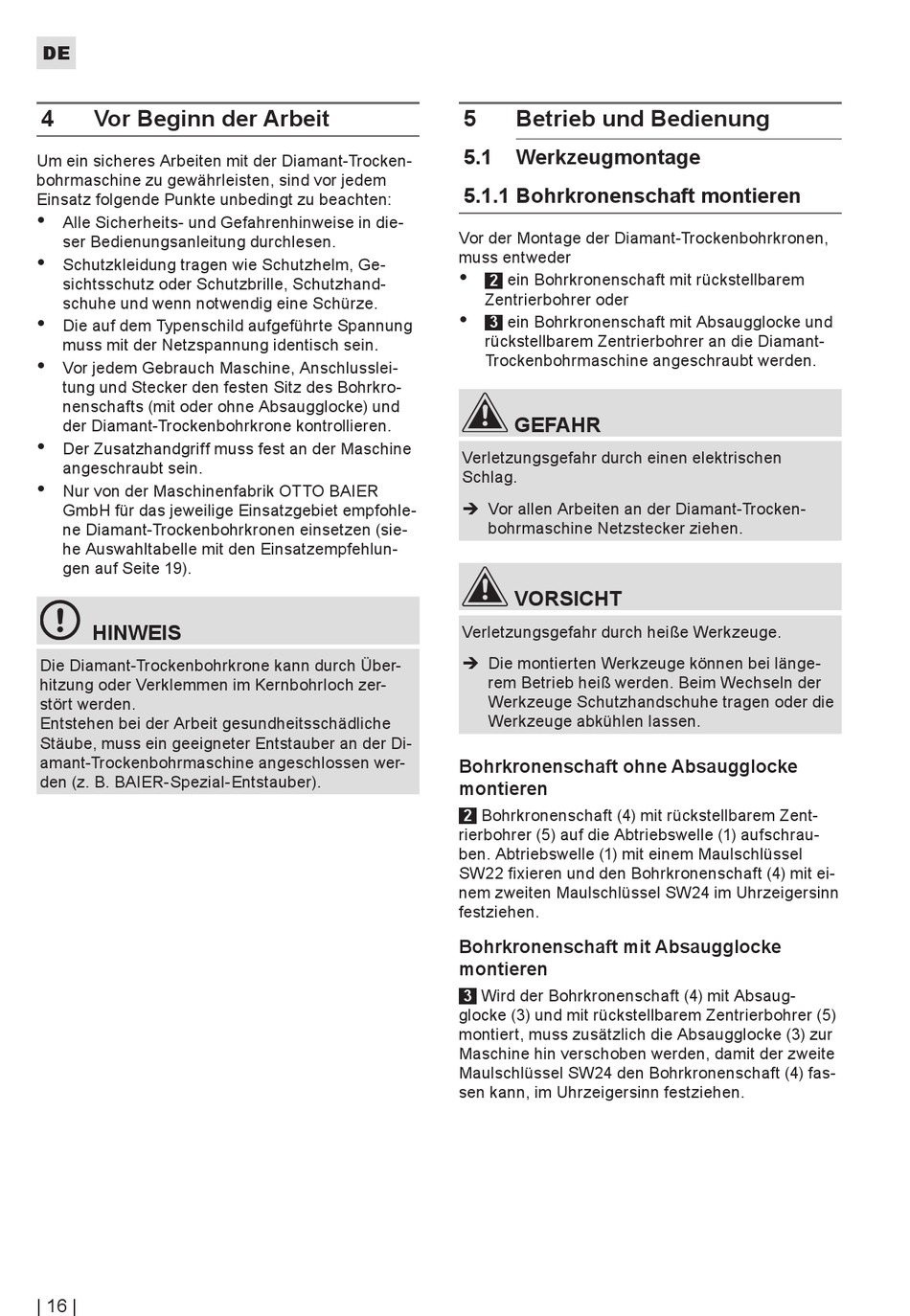

Vor Beginn der Arbeit
Um ein sicheres Arbeiten mit der Diamant-Trocken-
bohrmaschine zu gewährleisten, sind vor jedem
Einsatz folgende Punkte unbedingt zu beachten:
•
Alle Sicherheits- und Gefahrenhinweise in die-
ser Bedienungsanleitung durchlesen.
•
Schutzkleidung tragen wie Schutzhelm, Ge-
sichtsschutz oder Schutzbrille, Schutzhand-
schuhe und wenn notwendig eine Schürze.
•
Die auf dem Typenschild aufgeführte Spannung
muss mit der Netzspannung identisch sein.
•
Vor jedem Gebrauch Maschine, Anschlusslei-
tung und Stecker den festen Sitz des Bohrkro-
nenschafts (mit oder ohne Absaugglocke) und
der Diamant-Trockenbohrkrone kontrollieren.
•
Der Zusatzhandgriff muss fest an der Maschine
angeschraubt sein.
•
Nur von der Maschinenfabrik OTTO BAIER
GmbH für das jeweilige Einsatzgebiet empfohle-
ne Diamant-Trockenbohrkronen einsetzen (sie-
he Auswahltabelle mit den Einsatzempfehlun-
gen auf Seite 19).
HINWEIS
Die Diamant-Trockenbohrkrone kann durch Über-
hitzung oder Verklemmen im Kernbohrloch zer-
stört werden.
Entstehen bei der Arbeit gesundheitsschädliche
Stäube, muss ein geeigneter Entstauber an der Di-
amant-Trockenbohrmaschine angeschlossen wer-
den (z. B. BAIER-Spezial-Entstauber).
| 16 |
5
Betrieb und Bedienung
5.1
Werkzeugmontage
5.1.1 Bohrkronenschaft montieren
Vor der Montage der Diamant-Trockenbohrkronen,
muss entweder
•
2
ein Bohrkronenschaft mit rückstellbarem
Zentrierbohrer oder
•
3
ein Bohrkronenschaft mit Absaugglocke und
rückstellbarem Zentrierbohrer an die Diamant-
Trockenbohrmaschine angeschraubt werden.
GEFAHR
Verletzungsgefahr durch einen elektrischen
Schlag.
Î Vor allen Arbeiten an der Diamant-Trocken-
bohrmaschine Netzstecker ziehen.
VORSICHT
Verletzungsgefahr durch heiße Werkzeuge.
Î Die montierten Werkzeuge können bei länge-
rem Betrieb heiß werden. Beim Wechseln der
Werkzeuge Schutzhandschuhe tragen oder die
Werkzeuge abkühlen lassen.
Bohrkronenschaft ohne Absaugglocke
montieren
2
Bohrkronenschaft (4) mit rückstellbarem Zent-
rierbohrer (5) auf die Abtriebswelle (1) aufschrau-
ben. Abtriebswelle (1) mit einem Maulschlüssel
SW22 fixieren und den Bohrkronenschaft (4) mit ei-
nem zweiten Maulschlüssel SW24 im Uhrzeigersinn
festziehen.
Bohrkronenschaft mit Absaugglocke
montieren
3
Wird der Bohrkronenschaft (4) mit Absaug-
glocke (3) und mit rückstellbarem Zentrierbohrer (5)
montiert, muss zusätzlich die Absaug glocke (3) zur
Maschine hin verschoben werden, damit der zweite
Maulschlüssel SW24 den Bohrkronenschaft (4) fas-
sen kann, im Uhrzeigersinn festziehen.
