Inhaltszusammenfassung für Baier BDB 825

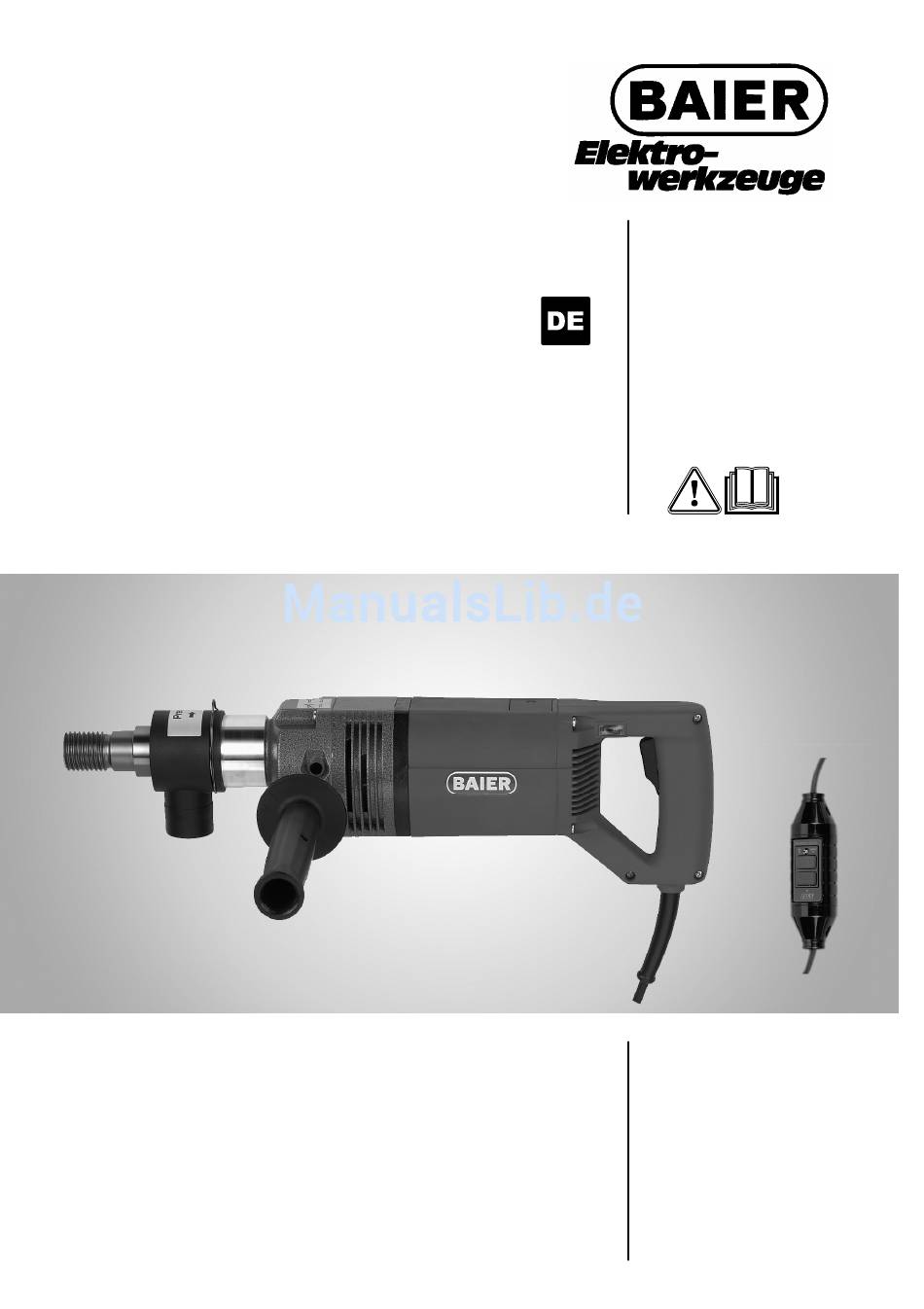

- Seite 1 BAIER BAIER Diamant-Trockenbohrmaschine BDB 82 2 2 2 5 5 5 5 BDB 8 BDB 8 BDB 8 Maschinenfabrik OTTO BAIER GmbH Heckenwiesen 26 D-71679 Asperg Tel. +49 (0) 7141 30 32-0 Fax +49 (0) 7141 30 32-43 info@baier-tools.com www.baier-tools.com...
-
Seite 2: Inhaltsverzeichnis
Diamantbohrmaschine einschalten und bohren ............... 18 Zentrierloch bohren ...................... 18 Loch fertigbohren......................19 Bohrvorgang beenden ....................19 Bohrkern entfernen....................... 20 Freihand-Nassbohren ......................21 Wasserzufuhr am BAIER-Nass-Adapter anschließen ............21 Einsatz der Zentriersaugplatte (Zubehör).................21 Diamantbohrmaschine einschalten und bohren ............... 22 Bohrvorgang beenden...................... 23 Umgang mit Diamantbohrkronen ..................24 Reinigung..........................24 Wartung...........................24... -
Seite 3: Piktogramme
Piktogramme Erklärung der Piktogramme auf der Diamantbohrmaschine Die CE-Kennzeichnung an einem Produkt bedeutet, dass das Produkt allen geltenden europäischen Vorschriften entspricht und es den vorgeschriebenen Konformitätsbewer- tungsverfahren unterzogen wurde. Altgeräte umweltgerecht entsorgen Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zuge- führt werden sollten. -
Seite 4: Anforderungen An Das Bedienpersonal
Abtrocknen die gebundenen Stäube wieder freigesetzt. Beim Boh- ren von quarzhaltigen Materialien ist die Gefahr der Silikose dadurch sehr groß, deshalb ist die Maschine grundsätzlich nur zusammen mit dem Baier-Nass- Adapter, der Zentriersaugplatte und einem geeigneten Wassersauger (z. B. -
Seite 5: Arbeitsumgebung
Entladungen) kann die Maschine automatisch abschalten. In diesem Fall aus- und wieder einschalten. • Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss von einer autorisierten Fachwerkstatt der Maschinenfabrik OTTO BAIER GmbH repariert werden. -
Seite 6: Gefahren Durch Die Maschine
Teile gebrochen oder so beschädigt sind, dass die Funktion der Maschine beein- trächtigt ist. • Eine regelmäßige Wartung durch die Maschinenfabrik OTTO BAIER GmbH oder einem von uns autorisierten Wartungs- und Reparaturbetrieb ist vorgeschrieben. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. -
Seite 7: Technische Merkmale
Technische Merkmale Technische Daten Diamantbohrmaschine BDB 825 Betriebsspannung (V / Hz) ~230 / 50/60 Leistungsaufnahme (W) 1800 Drehmoment (Nm) Drehzahl (min 1150 Schlagfrequenz (Spm) 28000 Bohrkronendurchmesser min. / max. (mm) 60 / 200 Werkzeugaufnahme (Zoll) 1¼ UNC und G½ Gewicht (kg) -
Seite 8: Maschinen- Und Bedienteile
Maschinen- und Bedienteile... - Seite 9 Maschinen- und Bedienteile Die Nummerierung der Maschinen und Bedienteile bezieht sich auf die Abbildung der Diamantbohrmaschine auf Seite 8. 1 Grüne LED 2 Rote LED 3 Arretierung für Schalter EIN / AUS 4 Schalter EIN / AUS 5 Handgriff 6 Anschlussleitung 7 Zusatzhandgriff (für Links- und Rechtshänder montierbar) 8 Maulschlüssel SW36 9 Maulschlüssel SW41...
-
Seite 10: Werkzeuge Und Zubehör
• BAIER SDS Bohrer Ø 15 mm (Id.-Nr. 66720) • BAIER Schnellgewindestange kpl. (Id.-Nr. 52126) • BAIER Metall-Transportkoffer (Id.-Nr. 13771) • BAIER O-Ringe, Ersatz O-Ringe für Getriebehals (Id.-Nr. 63073) (Id.-Nr. 68510) • BAIER Schärfplatte (Id.-Nr. 15453) • BAIER Spezial-Entstauber BSS (siehe BAIER-Katalog) BAIER Bohrständer und Zubehör:... -
Seite 11: Bestimmungsgemäßer Gebrauch
Die Diamantbohrmaschine ist im Nassbetrieb nicht zum Überkopf-Bohren geeignet. Beim Freihandbohren ist die Zentriersaugplatte und ein geeigneter Wassersauger (z. B. BAIER-Spezial-Entstauber BSS 407M) zu verwenden. Die Diamantbohrmaschine ist für Bohrungen und zum Dosensenken in mineralischen Werkstoffen wie Beton, Stahlbeton, Ziegel, Kalksandstein oder Bruchstein bestimmt. -
Seite 12: Vor Beginn Der Arbeit
− Ein Betrieb der Diamantbohrmaschine mit einem defekten Personenschutz- schalter PRCD ist nicht zulässig – Lebensgefahr. • Verwenden Sie nur die von der Maschinenfabrik OTTO BAIER GmbH empfohlenen Diamant-Bohrkronen. • Den verantwortlichen Statiker, Architekt oder die zuständige Bauleitung über geplan- te Bohrungen informieren und zu Rate ziehen. -
Seite 13: Absaugrohr Demontieren
• Absaugrohr bzw. Nass-Adapter montieren/demontieren (Bild 2 und 3) Beim Trockenbohren (Bild 2) ist das Absaugrohr zu montieren, um einen geeigne- ten Entstauber anschließen zu können. Zum Nassbohren (Bild 3) wird das Absaug- rohr gegen den BAIER-Nass-Adapter ausgetauscht. Gefahr! Lebensgefahr durch einen elektrischen Schlag. -
Seite 14: Softschlag Ein- Und Ausschalten
– Den O-Ring (6) am Getriebehals (7) auf Beschädigungen kontrollieren und gege- benenfalls ersetzen. – Die Federklammer (5) am BAIER-Nass-Adapter (4) in Pfeilrichtung (A) drücken bis die Klammerschenkel aus der Nut des BAIER-Nass-Adapters (4) ausrasten. – Den BAIER-Nass-Adapter (4) bis zum Anschlag auf den Getriebehals (7) auf- schieben. -
Seite 15: Betrieb Und Bedienung
Betrieb und Bedienung Diamant-Bohrkrone montieren bzw. wechseln (Bild 6) Die Diamant-Bohrkrone (Trocken- bzw. Nassbohrkrone) wird entsprechend dem ge- wünschten Bohrdurchmesser auswählt und auf das G½″ Innengewinde bzw. 1¼″ UNC- Außengewinde aufgeschraubt. Bitte beachten! Wird die Diamantbohrmaschine in einem Bohrständer eingesetzt, muss die Maschine erst in der Motorhalsaufnahme fixiert sein, bevor die Diamant-Bohrkrone montiert wird. -
Seite 16: Freihand-Trockenbohren
Der Zentrierdorn lässt sich nur mit Diamant-Bohrkronen einsetzen, die auf das 1¼″ UNC Außengewinde der Antriebswelle aufgeschraubt werden. Bild 7 Bild 8 • BAIER Zentrierflügel (2) entsprechend dem Diamant-Bohrkronendurchmesser aus- wählen und auf den Zentrierdorn (1) bis zur Sicherungsscheibe (3) aufstecken. Bild 9 Bild 10 •... -
Seite 17: Staubabsaugung Am Absaugrohr Anschließen
Bild 11 • Die Entstauberfunktion überprüfen und anschließend den Entstauberschlauch (3) fest auf den Stutzen (2) des Absaugrohrs (1) aufstecken. Der Stutzen (2) ist passend für den Absaugschlauch aller BAIER Spezial-Entstauber ausgelegt. Bitte beachten! Um bei kalten Umgebungstemperaturen den Saugschlauch aufzustecken, kann es... -
Seite 18: Diamantbohrmaschine Einschalten Und Bohren
• Achtung! Die Diamant-Bohrkrone kann durch Überhitzung oder Verklemmen im Kernbohrloch zerstört werden. ► Es ist ein geeigneter Entstauber an die Diamantbohrmaschine anzuschließen (z. B. BAIER-Spezial-Entstauber BSS 407M). Bild 12 Bild 13 • Lochmitte markieren. • Den am Absaugrohr angeschlossenen Entstauber einschalten. -
Seite 19: Loch Fertigbohren
Betrieb und Bedienung Loch fertigbohren • Achtung! Die Schneiden der Diamant-Bohrkrone werden durch Überhitzung oder Verkanten im Kernbohrloch leicht zerstört. ► Der Vorschub kann nur so groß sein, wie die Diamant-Bohrkrone das Material ab- schleifen kann. Deshalb keinen zu starken Druck auf die Diamant-Bohrkrone aus- üben und ein Verkanten vermeiden. -
Seite 20: Bohrkern Entfernen
Achtung! Bruchgefahr der Schneidsegmente der Diamant-Bohrkrone bzw. Beschädigung der Maschine! ► Niemals mit der Diamant-Nassbohrkrone den Bohrkern ausbrechen. Den Bohrkern im Stein mit einem geeigneten Werkzeug (z. B. Meißel, BAIER Meißel- hammer BMH 622 oder BAIER Ausbrechwerkzeug) herausbrechen. Bild 14... -
Seite 21: Freihand-Nassbohren
„Vor Beginn der Arbeit“ (siehe Seite 12 bis 14) beschrieben sind. • PRCD-Schalter einschalten (siehe Seite 12). • Zum Nassbohren den BAIER-Nass-Adapter (4) montieren (Bild 3, siehe Seite 13). • Freihand-Nassbohrungen nur mit der BAIER Zentriersaugplatte (Zubehör, siehe Seite 10) und einem geeigneten Wassersauger (z. B. BAIER-Spezial-Entstauber BSS 407M) durchführen. -
Seite 22: Diamantbohrmaschine Einschalten Und Bohren
Betrieb und Bedienung Bild 16 Bild 17 • Zentrierscheibe (2) und Gummidichtscheibe (3) entsprechend dem Durchmesser der Nassbohrkrone auswählen. • Gummidichtscheibe (3) und Zentrierscheibe (2) gemäß Bild 5 auf die Zentriersaug- platte (4) aufschrauben. Schraubenmaterial je 3x Innensechskantschraube M6 (1), Unterlegscheibe M6 (5) und Sechskantmutter M6 (6). -
Seite 23: Bohrvorgang Beenden
Betrieb und Bedienung Bitte beachten! Bei Freihandbohrungen darf der Schalter EIN / AUS nicht arretiert werden. • Diamantbohrmaschine durch Drücken des Schalters EIN / AUS (3) einschalten und warten, bis Arbeitsdrehzahl erreicht ist – grüne LED (5) leuchtet auf (Bild 19, Seite 22). -
Seite 24: Umgang Mit Diamant-Nassbohrkronen
Die Wartung der Diamantbohrmaschine ist mindestens einmal jährlich vorgeschrieben. Ferner ist jeweils nach dem Verschleiß der Kohlebürsten eine Wartung nötig. Nur durch die Maschinenfabrik OTTO BAIER GmbH autorisierte Wartungs- und Repa- raturbetriebe dürfen für die Instandhaltung der Maschine beauftragt werden. Dabei ist sicherzustellen, dass nur Original-BAIER-Ersatzteile und Original-BAIER-Zubehör... -
Seite 25: Konformitätserklärung
EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 61029-2-6 gemäß den Bestimmungen der Richtlinien 73/23/EWG, 93/68/EWG. Geräuschwerte: BDB 825 Lpa (Schalldruck) dB (A) Lwa (Schallleistung) dB (A) Vibration: BDB 825 Arm-Hand-Vibrationen Auslösewert A (8) m/s Maschinenfabrik OTTO BAIER GmbH Heckenwiesen 26 D-71679 Asperg... -
Seite 26: Garantie
Garantie Bei den von der Maschinenfabrik OTTO BAIER GmbH in Verkehr gebrachten Elek- trowerkzeugen sind die Vorschriften des zum Schutz gegen Gefahren für Leben und Gesundheit dienenden Gesetzes über technische Arbeitsmittel berücksichtigt. Wir garantieren eine einwandfreie Qualität unserer Produkte und übernehmen die Kosten einer Nachbesserung durch Auswechseln der schadhaften Teile oder Aus- tausch durch ein Neugerät im Falle von Konstruktions-, Material- und / oder Herstel-... - Seite 28 Maschinenfabrik OTTO BAIER GmbH Heckenwiesen 26, D-71679 Asperg Tel. +49 (0) 7141 30 32-0 Fax +49 (0) 7141 30 32-43 info@baier-tools.com www.baier-tools.com BAIER S.A.R.L. OTTO BAIER Italiana S.r.l. BAIER Scandinavia Aps 48, rue du Docteur Léonce Basset Via della Liberazione 21 Hammerbakken 12 –...
