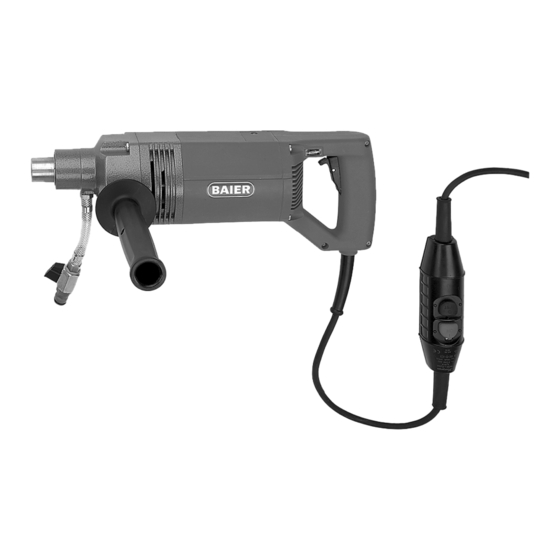

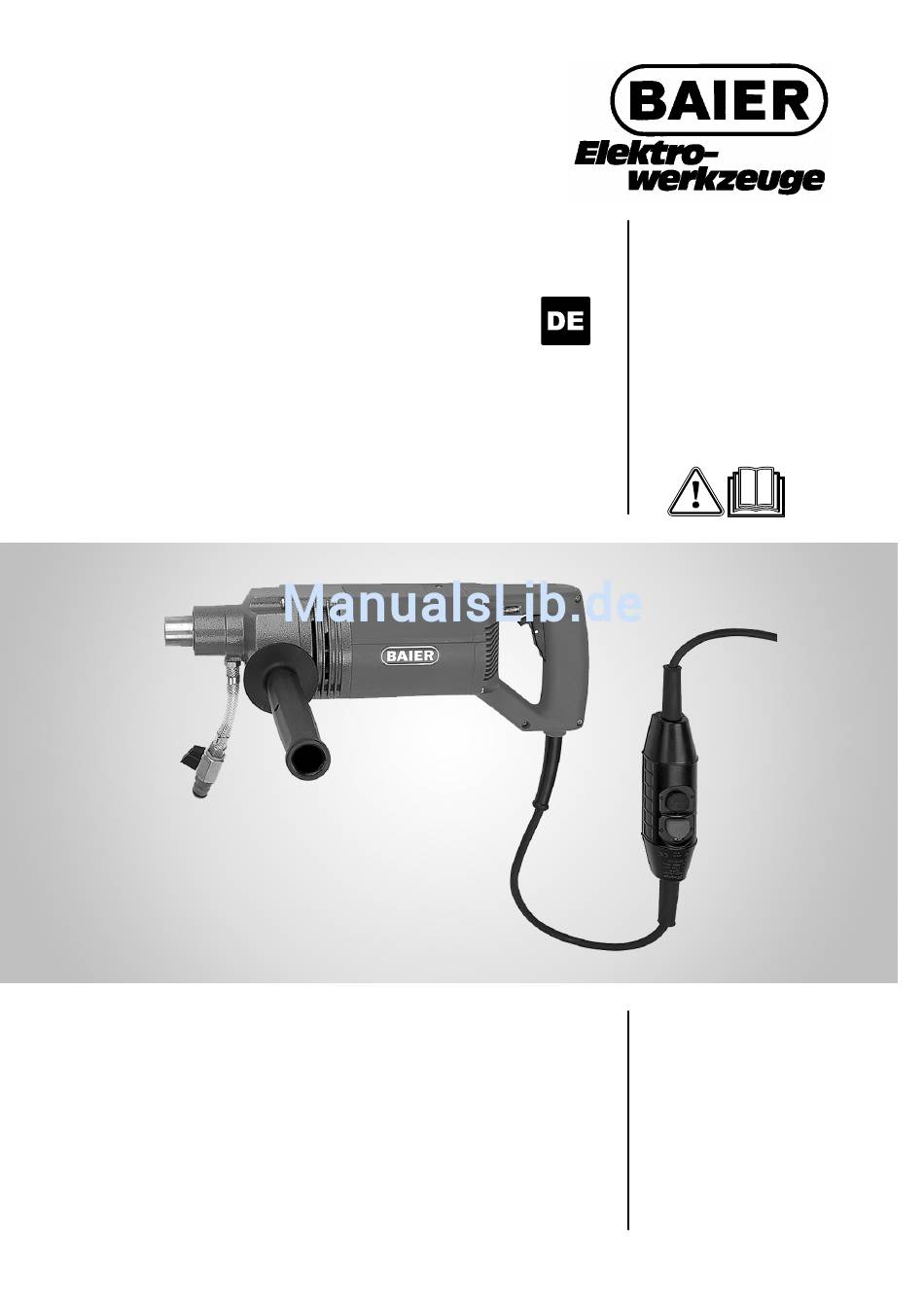

- Seite 1 Bedienungsanleitung BAIER BAIER BAIER BAIER Diamant-Nassbohrmaschine BDB 801 BDB 8 BDB 8 BDB 8 Maschinenfabrik OTTO BAIER GmbH Heckenwiesen 26 D-71679 Asperg Tel. +49 (0) 7141 30 32-0 Fax +49 (0) 7141 30 32-43 info@baier-tools.com www.baier-tools.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt............................2 Wichtige Information........................2 Piktogramme..........................3 Erklärung der Piktogramme auf der Diamant-Nassbohrmaschine .........3 Erklärung der im Text verwendeten Piktogramme ..............3 Zu Ihrer Sicherheit........................4 Allgemeine Sicherheits- und Gefahrenhinweise..............4 Anforderungen an das Bedienpersonal..................4 Persönliche Schutzausrüstung und Sicherheit von Personen..........4 Arbeitsumgebung ........................5 Elektrische Sicherheit......................5 Gefahren durch die Maschine ....................6 Maschine und Zubehör, Pflege, Wartung und Lagerung............6 Technische Merkmale ......................7... -
Seite 3: Piktogramme
Piktogramme Erklärung der Piktogramme auf der Diamant-Nassbohrmaschine Die CE-Kennzeichnung an einem Produkt bedeutet, dass das Produkt allen geltenden europäischen Vorschriften entspricht und es den vorgeschriebenen Konformitätsbewer- tungsverfahren unterzogen wurde. Gerät der Schutzklasse II Die Maschine hat durch entsprechende Isolationen keine berührbaren Metallteile, die im Fehlerfall Spannung führen können. -
Seite 4: Zu Ihrer Sicherheit
Materialien ist die Gefahr der Silikose dadurch sehr groß, deshalb ist die Maschine grundsätzlich nur zusammen mit der Zentriersaugplatte und einem ge- eigneten Wassersauger (z. B. BAIER-Spezial-Entstauber BSS 407M) zu betrei- ben. Zusätzlich sollte eine geeignete Mund-Nase-Filtermaske getragen werden. -
Seite 5: Arbeitsumgebung
Entladungen) kann die Maschine automatisch abschalten. In diesem Fall aus- und wieder einschalten. • Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss von einer autorisierten Fachwerkstatt der Maschinenfabrik OTTO BAIER GmbH repariert werden. -
Seite 6: Gefahren Durch Die Maschine
Teile gebrochen oder so beschädigt sind, dass die Funktion der Maschine beein- trächtigt ist. • Eine regelmäßige Wartung durch die Maschinenfabrik OTTO BAIER GmbH oder einem von uns autorisierten Wartungs- und Reparaturbetrieb ist vorgeschrieben. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. -
Seite 7: Technische Merkmale
Technische Merkmale Technische Daten Diamant-Nassbohrmaschine BDB 801 Betriebsspannung (V / Hz) ~230 / 50 Leistungsaufnahme (W) 1400 Drehmoment (Nm) Drehzahl (min 1650 Bohrdurchmesser (handgeführt) min. / max. (mm) 10 / 90 Werkzeugaufnahme (Zoll) G½ Gewicht (kg) Drehzahlelektronik Lpa (Schalldruck) dB (A) -
Seite 8: Maschinen- Und Bedienteile
Maschinen- und Bedienteile... -
Seite 9: Werkzeuge Und Zubehör
Bohrdurchmessern und Bohrlängen (siehe BAIER Katalog) • BAIER SDS Bohrer Ø 15 mm (Id.-Nr. 66720) • BAIER Reduzierhülse (Ø 60 mm / 48 mm) zur Fixierung der BDB 801 im Bohrständer (Id.-Nr. 56846) • BAIER Bohrständer für BDB 801 (Id.-Nr. 42622) •... -
Seite 10: Vor Beginn Der Arbeit
− Ein Betrieb der Diamant-Nassbohrmaschine mit einem defekten Personen- schutzschalter PRCD ist nicht zulässig – Lebensgefahr. • Verwenden Sie nur die von der Maschinenfabrik OTTO BAIER GmbH empfohlenen Diamant-Nassbohrkronen. • Den verantwortlichen Statiker, Architekt oder die zuständige Bauleitung über geplan- te Bohrungen informieren und zu Rate ziehen. -
Seite 11: Bestimmungsgemäßer Gebrauch
Bitte beachten! Beschädigte Diamant-Nassbohrkronen dürfen nicht verwendet und müssen sofort ersetzt werden. • Schließen Sie eine geeignete Wasserversorgung an (z. B. BAIER Wasserdruckbe- hälter, siehe „Werkzeuge und Zubehör“, Seite 9). • Schließen Sie eine geeignete Wasserabsaugung an (siehe „Werkzeuge und Zube- hör“, Seite 9). -
Seite 12: Betrieb Und Bedienung
Betrieb und Bedienung Diamant-Nassbohrkrone montieren bzw. wechseln (Bild 2) BAIER-Diamant-Nassbohrkronen werden entsprechend dem Bohrdurchmesser in das G½’’ Innengewinde aufgeschraubt. Gefahr! Lebensgefahr durch einen elektrischen Schlag. ► Vor allen Arbeiten an der Diamant-Nassbohrmaschine Netzstecker ziehen. Gefahr! Verletzungsgefahr durch heiße Diamant-Nassbohrkrone. ► Die Diamant-Nassbohrkrone kann bei längerem Betrieb heiß werden. Beim Wech- seln der heißen Diamant-Nassbohrkrone Schutzhandschuhe tragen oder die Dia-... -
Seite 13: Einsatz Der Zentriersaugplatte
• Den Wasserdurchfluss möglichst sparsam einstellen um Spritzgefahr zu vermeiden. Einsatz der Zentriersaugplatte (Zubehör) (Bild 4 und Bild 5) Freihandbohrungen nur mit der BAIER Zentriersaugplatte und einem geeigneten Was- sersauger (z. B. BAIER-Spezial-Entstauber BSS 407M) durchführen. Vor dem Einsatz der Zentriersaugplatte, muss die passende Gummidichtscheibe und Zentrierscheibe entsprechend dem Diamant-Bohrkronendurchmesser montiert werden. -
Seite 14: Diamant-Nassbohrmaschine Einschalten Und Bohren
Betrieb und Bedienung Diamant-Nassbohrmaschine einschalten und bohren (Bild 6 und Bild 7) Vor der Inbetriebnahme der Diamant-Nassbohrmaschine alle Punkte prüfen, die im Kapitel „Vor Beginn der Arbeit“ (siehe Seite 10 und 11) beschrieben sind. • PRCD-Schalter einschalten. Bild 6 Bild 7 •... -
Seite 15: Bohrvorgang Beenden
Bruchgefahr der Schneidsegmente der Diamant-Nassbohrkrone bzw. Beschädigung der Maschine! ► Niemals mit der Diamant-Nassbohrkrone den Bohrkern ausbrechen. • Den Bohrkern im Stein mit einem geeigneten Werkzeug (z. B. Meißel, BAIER Mei- ßelhammer BMH 621 oder BAIER Ausbrechwerkzeug) herausbrechen (Bild 8). Bild 8... -
Seite 16: Umgang Mit Diamant-Nassbohrkronen
Ferner ist jeweils nach dem Verschleiß der Kohlebürsten eine Wartung nötig. Nur durch die Maschinenfabrik OTTO BAIER GmbH autorisierte Wartungs- und Repa- raturbetriebe dürfen für die Instandhaltung der Maschine beauftragt werden. Dabei ist sicherzustellen, dass nur Original-BAIER-Ersatzteile und Original-BAIER-Zubehör... -
Seite 17: Konformitätserklärung
EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 61029-2-6 gemäß den Bestimmungen der Richtlinien 73/23/EWG, 93/68/EWG. Geräuschwerte: BDB 801 Lpa (Schalldruck) dB (A) Lwa (Schallleistung) dB (A) Vibration: BDB 801 Arm-Hand-Vibrationen Auslösewert A (8) m/s Maschinenfabrik OTTO BAIER GmbH Heckenwiesen 26 D-71679 Asperg... -
Seite 18: Garantie
Garantie Bei den von der Maschinenfabrik OTTO BAIER GmbH in Verkehr gebrachten Elektrowerkzeugen sind die Vorschriften des zum Schutz gegen Gefahren für Leben und Gesundheit dienenden Gesetzes über technische Arbeitsmittel berücksichtigt. Wir garantieren eine einwandfreie Qualität unserer Produkte und übernehmen die Kosten einer Nachbesserung durch Auswechseln der schadhaften Teile oder Aus- tausch durch ein Neugerät im Falle von Konstruktions-, Material- und / oder Herstel-... - Seite 20 Maschinenfabrik OTTO BAIER GmbH Heckenwiesen 26, D-71679 Asperg Tel. +49 (0) 7141 30 32-0 Fax +49 (0) 7141 30 32-43 info@baier-tools.com www.baier-tools.com BAIER S.A.R.L. OTTO BAIER Italiana S.r.l. BAIER Scandinavia Aps 48, rue du Docteur Léonce Basset Via della Liberazione 21 Hammerbakken 12 –...
