7.5.2 So schließen Sie das
Kommunikationskabel zwischen
Gasboiler und Innengerät an

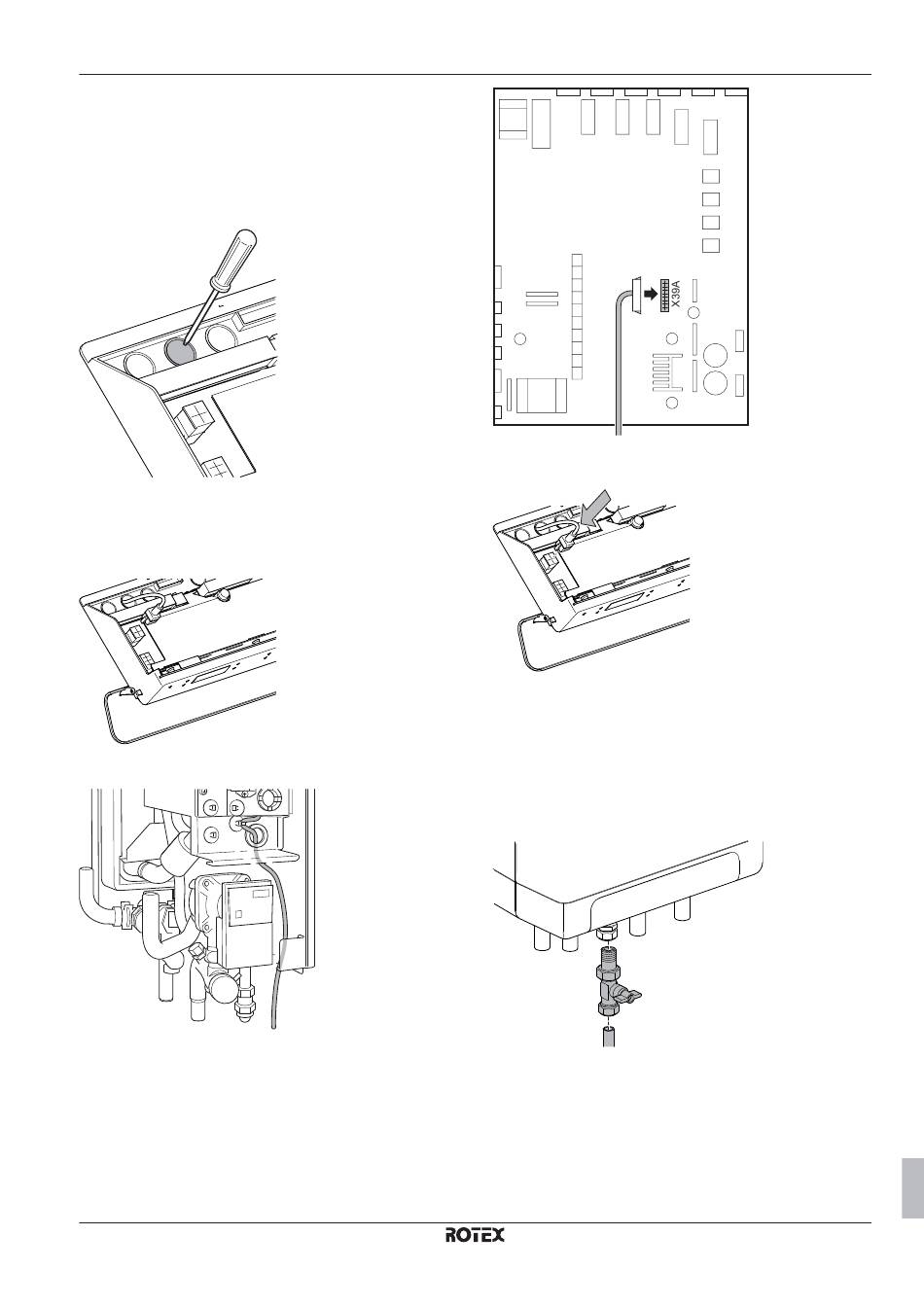

1 Öffnen Sie den Gasboiler.
2 Öffnen Sie die Schaltkastenabdeckung des Gasboilers.
3 Entfernen Sie eine Durchbruch-Öffnung im Schaltkasten des
Gasboilers.
4 Der (größere) Boileranschluss des Kabels ist zu groß, um durch
die Durchbruch-Öffnung geführt werden zu können. Stecken
Sie deshalb den (kleineren) Innengerätanschluss von hinten
durch die Durchbruch-Öffnung und schieben Sie das Kabel
ganz durch, sodass der Gasboileranschluss in der Nähe der
Platine des Gasboilers ist.
5 Führen Sie das Kommunikationskabel vom Gasboiler zum
Innengerät, wie in der Abbildung unten gezeigt.
6 Öffnen Sie die Schaltkastenabdeckung des Innengeräts.
7 Stecken Sie den Innengerätstecker in den Anschluss X39A der
Innengerätplatine.
RHYKOMB33AA
ROTEX HPU Hybrid-Gasboilermodul
4P353068-1 – 2013.07
8 Schließen Sie die Schaltkastenabdeckung des Innengeräts.
9 Stecken Sie den Gasboilerstecker in die Gasboilerplatine.
10 Schließen Sie die Schaltkastenabdeckung des Gasboilers.
11 Schließen Sie den Gasboiler.
7.6 Anschließen der Gasleitung
7.6.1 So schließen Sie die Gasleitung an
1 Installieren Sie ein Gasventil zwischen der Gaszufuhr und dem
Gasboiler. Verwenden Sie einen Ø22-mm-Anschluss.
2 Installieren Sie einen Gassiebfilter im Gasanschluss, wenn das
Gas kontaminiert sein kann.
3 Verbinden Sie den Gasboiler mit der Gaszufuhr.
4 Prüfen Sie alle Teile bei einem Druck von maximal 50 mbar
(500 mm H O) auf Gasundichtigkeiten. Der Gaszufuhranschluss
2
darf keiner Spannung ausgesetzt sein.
