7 Installation
7.7 Anschließen des Boilers an das
Rauchgassystem
Der Gasboiler darf NUR unabhängig von der Raumluft betrieben
werden.
Der Gasboiler wird mit einem konzentrischen 60/100-Rauchgas-/
Lufteinlassanschluss geliefert.
konzentrischer Anschluss, ist ebenfalls verfügbar.
Die Luftzufuhr und das Rauchabzugsrohr können auch separat als
Doppelrohranschluss angeschlossen werden. Eine Option zum
Ändern des Gasboilers von einem konzentrischen zu einem
Doppelrohranschluss ist verfügbar.
HINWEIS
Berücksichtigen Sie beim Installieren des Gasabzugs die
Installation des Außengeräts. Stellen Sie sicher, dass die
Austrittsgase nicht in den Verdampfer gesaugt werden.

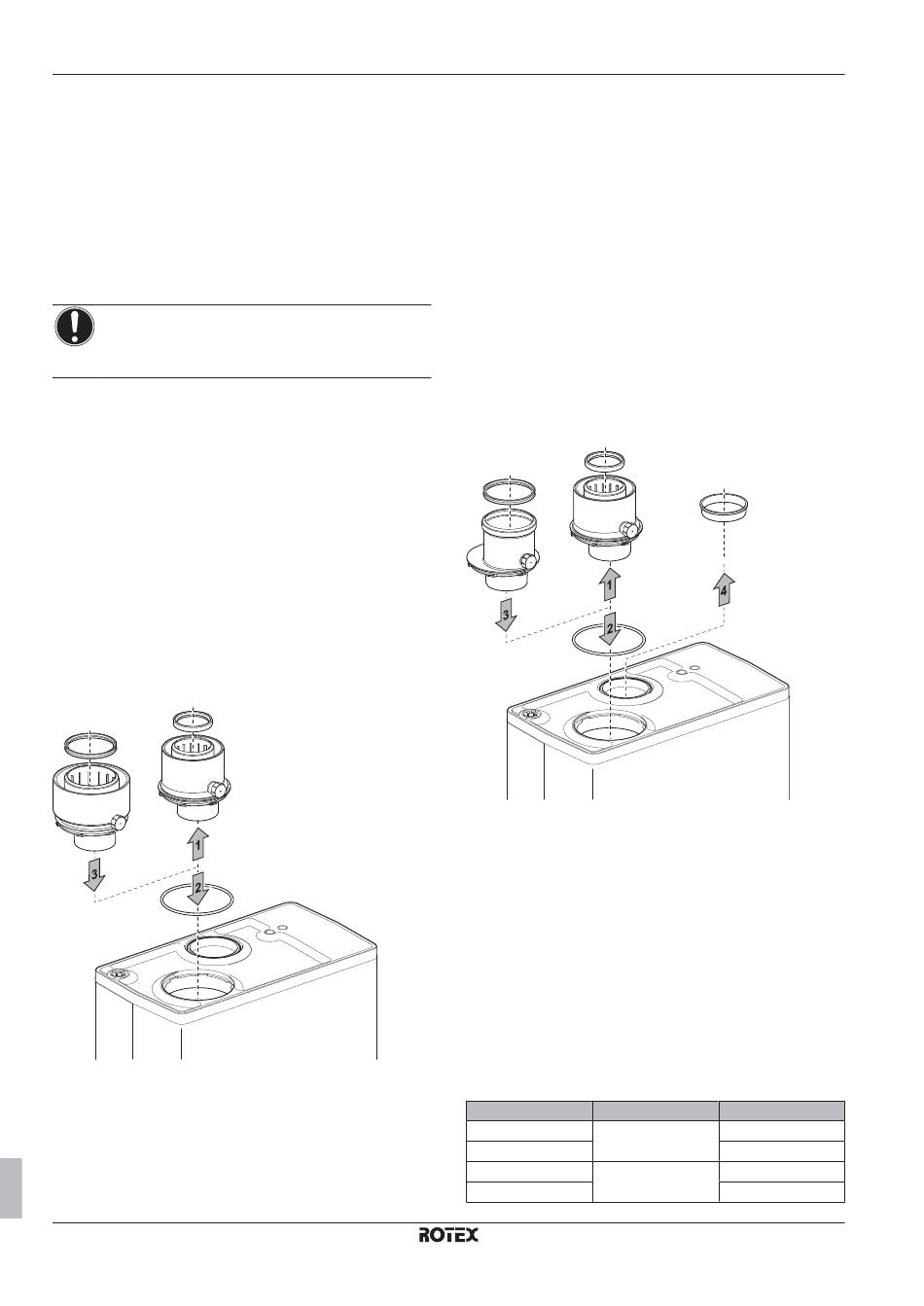

7.7.1 So ändern Sie den Gasboiler zu einem
konzentrischen 80/125-Anschluss
Der konzentrische Anschluss kann mit einem Adaptersatz von
Ø60/100 zu Ø80/125 geändert werden.
1 Entfernen Sie das konzentrische Rohr von der Luftzufuhr und
der Verbrennungsgasleitung am oberen Ende des Gasboilers,
indem Sie es gegen den Uhrzeigersinn drehen.
2 Entfernen Sie den O-Ring vom konzentrischen Rohr und setzen
Sie ihn auf den Flansch des konzentrischen Adapters Ø80/125.
3 Setzen Sie den konzentrischen Adapter auf das obere Ende
des Geräts und drehen Sie ihn im Uhrzeigersinn, sodass der
Messanschlussstutzen gerade nach vorne zeigt.
4 Montieren Sie das konzentrische Rohr für die Luftzufuhr und
den Verbrennungsgasabzug in den Adapter. Der integrierte
Dichtungsring gewährleistet einen luftdichten Anschluss.
5 Prüfen Sie den Anschluss des internen Rauchabzugsrohrs und
des Kondensatkollektors.
ordnungsgemäß angeschlossen ist.
Installations- und Bedienungsanleitung
16
Ein Adapterstück 80/125,
Stellen Sie sicher, dass
7.7.2 Ändern des konzentrischen 60/100-
Anschlusses zu einem
Doppelrohranschluss
Der konzentrische Anschluss kann mit einem Adaptersatz von
Ø60/100 zu Ø80/125 geändert werden.
1 Entfernen Sie das konzentrische Rohr von der Luftzufuhr und
der Verbrennungsgasleitung am oberen Ende des Gasboilers,
indem Sie es gegen den Uhrzeigersinn drehen.
2 Entfernen Sie den O-Ring vom konzentrischen Rohr und setzen
Sie ihn auf den Flansch des Doppelrohradapters Ø80.
3 Setzen Sie den Verbrennungsgasanschluss (Ø80) auf das
obere Ende des Geräts und drehen Sie ihn im Uhrzeigersinn,
sodass der Messanschlussstutzen gerade nach vorne zeigt.
Der integrierte Dichtungsring gewährleistet einen luftdichten
Anschluss.
4 Entfernen Sie den Deckel vom Luftzufuhranschluss. Stellen Sie
sicher, dass der Lufteinlass ordnungsgemäß angeschlossen ist.
Eine raumluftabhängige Installation ist NICHT zulässig.
5 Prüfen Sie den Anschluss des internen Rauchabzugsrohrs und
des Kondensatkollektors.
ordnungsgemäß angeschlossen ist.
er
7.7.3 Berechnen der Gesamtleitungslänge
Wenn der Widerstand
Luftzufuhrrohrs zunimmt, nimmt die Geräteleistung ab. Die maximal
zulässige Leistungsabnahme beträgt 5%.
Der Widerstand
Verbrennungsgasabzugsrohrs hängt ab von:
▪ der Länge,
▪ dem Durchmesser,
▪ allen Komponenten (Biegungen, Rohrbogen,...).
Die zulässige Gesamtrohrlänge
Verbrennungsgasabzugs ist unten für die jeweilige Gerätekategorie
angegeben. Für einen Doppelrohranschluss basiert die angegebene
Rohrlänge auf Ø80 mm.
Äquivalente Länge
Bogen 90°
Bogen 45°
Bogenstück 90°
Bogenstück 45°
Stellen Sie sicher,
des Rauchabzugsrohrs
des Luftzufuhrrohrs
der Luftzufuhr
Länge
R/D=1 2 m
1 m
R/D=0,5 4 m
2 m
RHYKOMB33AA
ROTEX HPU Hybrid-Gasboilermodul
4P353068-1 – 2013.07
