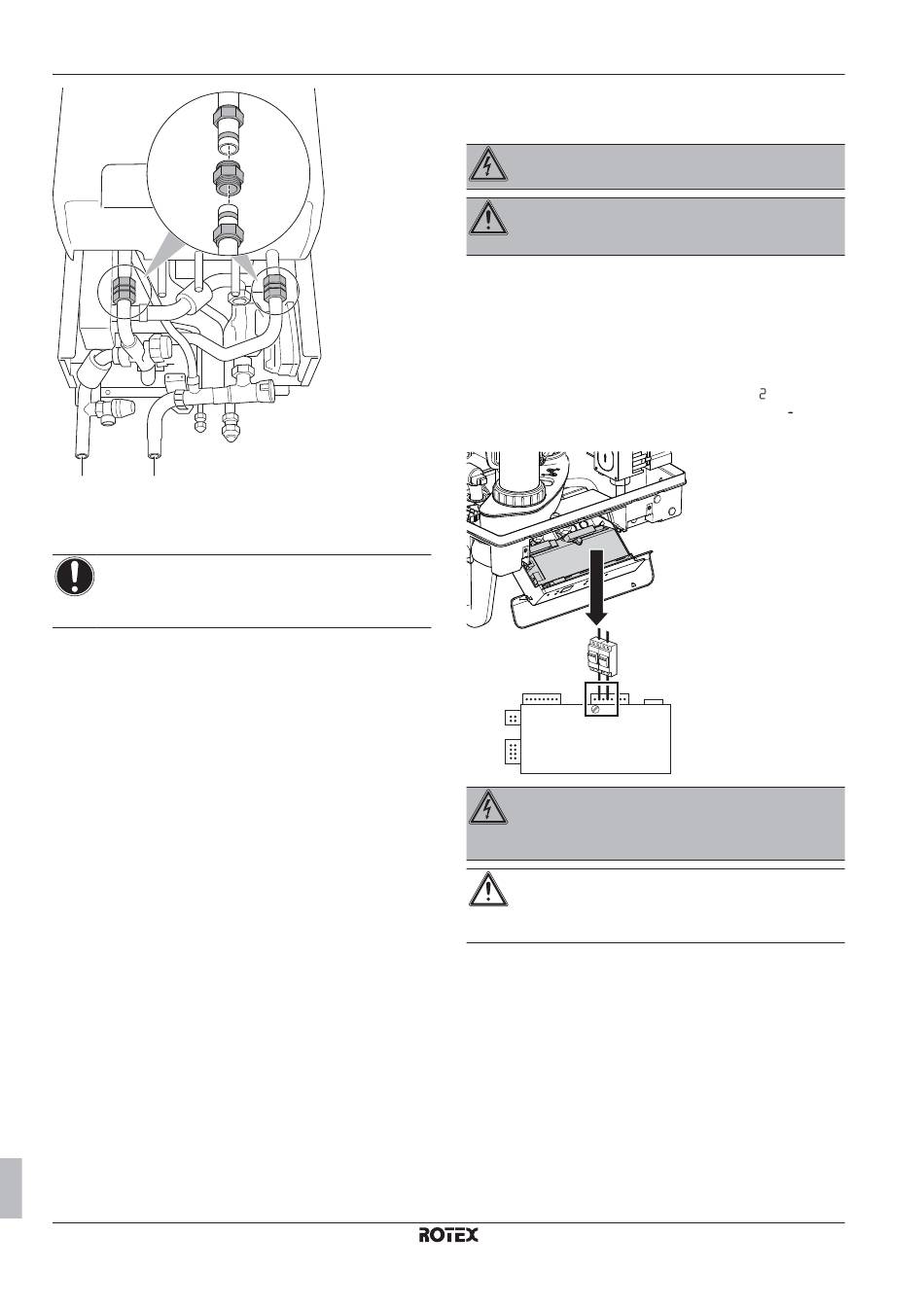

7 Installation
a b
Auslass für Raumheizung
a
Einlass für Raumheizung
b
HINWEIS
Stellen Sie sicher,
Messingarmaturverbindungen gut festgedreht sind, um
Lecks zu verhindern. Maximales Drehmoment: 30 N∙m.
So füllen Sie den Brauchwasserkreislauf des
Gasboilers
1 Öffnen Sie den Hauptwasserhahn, um den Druck im
Warmwasserabschnitt zu erhöhen.
2 Entlüften Sie den Wärmetauscher und das Leitungssystem,
indem Sie einen Warmwasserhahn öffnen.
3 Lassen Sie den Wasserhahn geöffnet, bis alle Luft aus dem
System entwichen ist.
4 Prüfen Sie alle Verbindungen
Verbindungen auf Undichtigkeiten.
7.4.2 So füllen Sie den Raumheizungskreislauf
1 Spülen Sie die Anlage gründlich zum Säubern des Kreislaufs.
2 Schließen Sie den Wasserzufuhrschlauch an den Abflusspunkt
(bauseitig) an.
3 Schalten Sie den Gasboiler ein und betrachten Sie die
Druckanzeige am Boiler.
4 Vergewissern Sie sich, dass die Entlüftungsventile des
Gasboilers und des Wärmepumpenmoduls geöffnet sind
(mindestens um 2 Umdrehungen).
5 Füllen Sie den Kreislauf mit Wasser auf, bis der Druck an der
Boileranzeige den Wert ±2 bar (Minimum 0,5 bar) erreicht hat.
6 Entlüften Sie den Wasserkreislauf so gut wie möglich.
7 Trennen Sie den Wasserversorgungsschlauch
Abflusspunkt.
Installations- und Bedienungsanleitung
14
dass die geraden
einschließlich interner
vom
7.5 Anschließen der elektrischen
Leitungen
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
7.5.1 So schließen Sie die
Hauptstromversorgung des Gasboilers an
1 Schließen Sie das Stromversorgungskabel des Gasboilers an
eine Sicherung an (a) (L: X2-2 (BRN), N: X2-4 (BLU)).
2 Schließen Sie die Erdungsleitung des Gasboilers an eine
Erdungsklemme an.
Ergebnis: Der Gasboiler führt einen Test durch.
Wartungsanzeige eingeblendet. Nach dem Test wird
Wartungsanzeige eingeblendet (Wartemodus). Der Druck in bar wird
auf der Hauptanzeige eingeblendet.
a
X2
GEFAHR: STROMSCHLAGGEFAHR
Eine abgesicherte Stichleitung oder eine ungeschaltete
Steckdose MUSS sich im Abstand von maximal 1 m vom
Gerät befinden.
ACHTUNG
Für die Installation in feuchten Räumen ist ein fester
Anschluss obligatorisch. Beim Arbeiten am Stromkreis
MÜSSEN Sie die Stromversorgung IMMER abtrennen.
wird auf der
auf der
RHYKOMB33AA
ROTEX HPU Hybrid-Gasboilermodul
4P353068-1 – 2013.07
